Механизм натяжения — HITACHI UH103

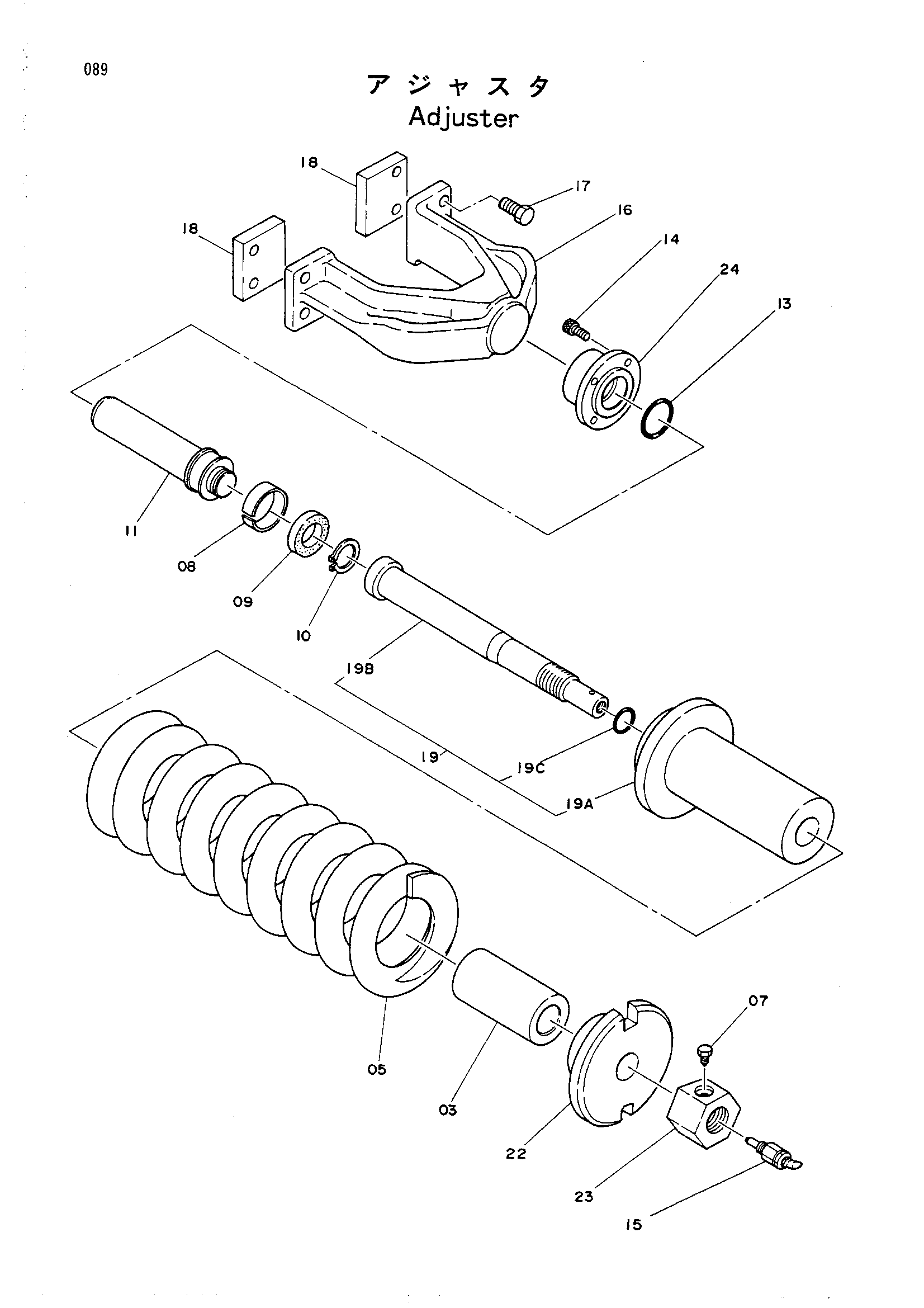

Заводская схема «Механизм натяжения» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9047063 замена: 9071882 | Механизм натяжения в сборе | 2 | |
| 9071882 замена: 9071882 | Механизм натяжения в сборе | 2 | |
| 03 | 4137387 | Проставка | 1 |
| 05 | 3025122 | Пружина | 1 |
| 07 | 4081259 | Болт | 1 |
| 08 | 446648 | Поршневое кольцо | 1 |
| 09 | 931296 | Манжета | 1 |
| 10 | 962002 | Стопорное кольцо | 1 |
| 11 | 3022182 | Шток поршня | 1 |
| 13 | A811055 | Уплотнительное кольцо G55 | 1 |
| 14 | M341025 | Болт с внутренним шестигранником | 4 |
| 15 | 9048035 | Клапан | 1 |
| 16 | 1005809 | Вилка | 1 |
| 17 | J901650 | Болт | 4 |
| 18 | 4137386 | Проставка | 2 |
| 19 | 9056394 замена: 9070949 | Гидроцилиндр.в сборе | 1 |
| 19 | 9070949 замена: 9070949 | Гидроцилиндр.в сборе | 1 |
| 19A | 3029683 | Гидроцилиндр | 1 |
| 19A | 3036989 | Гидроцилиндр | 1 |
| 19B | 3029679 | Шток | 1 |
| 19B | 3036991 | Шток | 1 |
| 19C | 4069900 | Уплотнительное кольцо | 1 |
| 19C | 992444 | Уплотнительное кольцо | 1 |
| 22 | 3029685 | Шайба | 1 |
| 23 | 4160344 | Гайка | 1 |
| 24 | 3029699 | Франге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
