Реконстрактион детали — HITACHI UH103

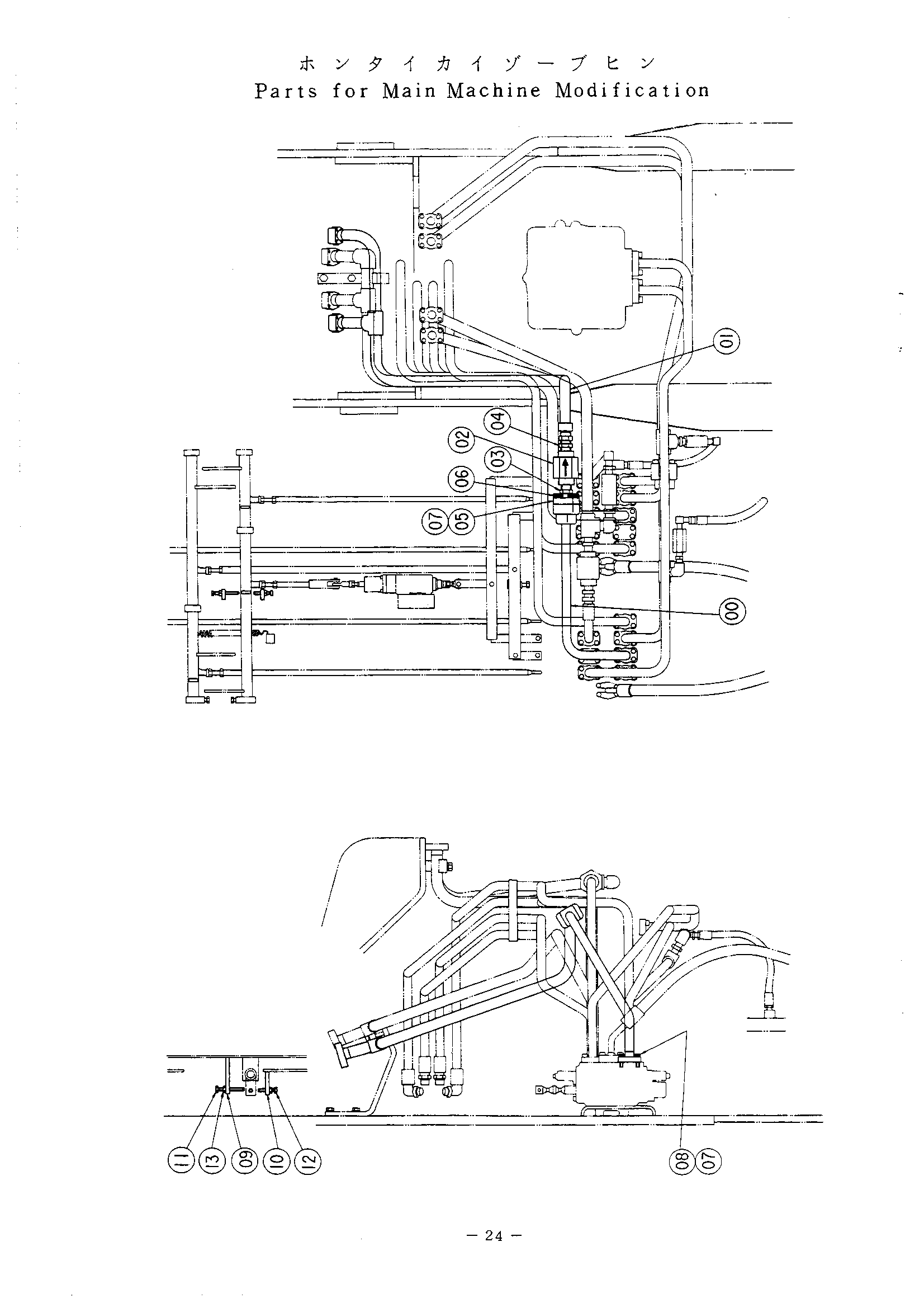

Заводская схема «Реконстрактион детали» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8036896 | Трубка | 1 |
| 01 | 7017476 | Трубка | 1 |
| 02 | 4096187 | Клапан | 1 |
| 03 | 94-1904 | Адаптер | 1 |
| 04 | 94-1305 | Адаптер | 1 |
| 05 | 4071900 | Фланец | 2 |
| 06 | M341240 | Болт с внутренним шестигранником | 4 |
| 07 | A811035 | Уплотнительное кольцо | 3 |
| 08 | M341032 | Болт с внутренним шестигранником | 8 |
| 09 | 4167588 | Пластина | 1 |
| 10 | 4167589 | Пластина | 1 |
| 11 | M261080 | Болт | 1 |
| 12 | M261050 | Болт | 1 |
| 13 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
