Стрела — HITACHI UH103

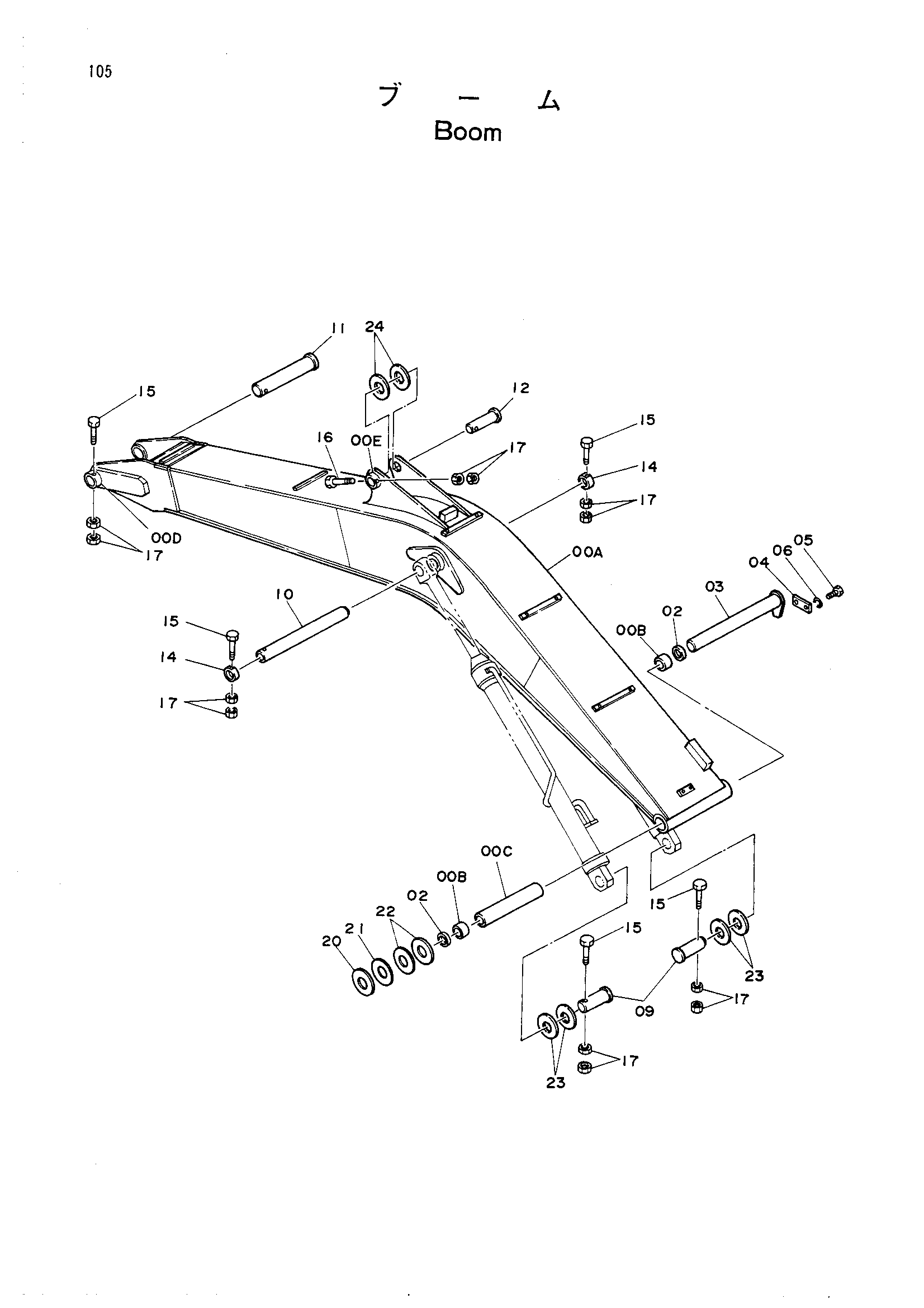

Заводская схема «Стрела» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5001442 | Стрела | 1 |
| 00A-E | 9049626 | Стрела в сборе | 1 |
| 00B | 3026299 замена: 3032588 | Втулка | 2 |
| 00B | 3032588 замена: 3026299 | Втулка | 2 |
| 00C | 4144319 | Проставка (стрела) | 1 |
| 00D | 4067720 | Ограничитель | 1 |
| 00E | 4067719 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 03 | 8026514 замена: 8032840 | Палец | 1 |
| 03 | 8032840 замена: 8026514 | Палец | 1 |
| 04 | 4143695 | Пластина | 1 |
| 05 | J932045 | Болт | 2 |
| 06 | A590920 | Пружинная шайба | 2 |
| 09 | 3026304 | Палец | 2 |
| 10 | 3026303 | Палец | 1 |
| 11 | 3026300 замена: 3034643 | Палец | 1 |
| 11 | 3026300 замена: 3034643 | Палец | 1 |
| 11 | 3034643 замена: 3026300 | Палец | 1 |
| 11 | 3034643 замена: 3026300 | Палец | 1 |
| 12 | 3026301 | Палец | 1 |
| 14 | 4067720 | Ограничитель | 2 |
| 15 | J932011 замена: M222004 | Болт | 5 |
| 15 | M222004 замена: M222004 | Болт | 5 |
| 16 | J932010 замена: M222004 | Болт | 1 |
| 16 | M222004 замена: M222004 | Болт | 1 |
| 17 | J951020 | Гайка | 12 |
| 20 | 4144511 | Регулировочная шайба 3.2 | 1 |
| 21 | 4144512 | Регулировочная шайба 2.3 | 1 |
| 22 | 4144513 | Регулировочная шайба 1.2 | 2 |
| 23 | 4101281 | Регулировочная шайба 1.2 | 4 |
| 24 | 4114817 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
