Трубопроводы системы смазки <сверхдлинный удлинённый> — HITACHI UH103

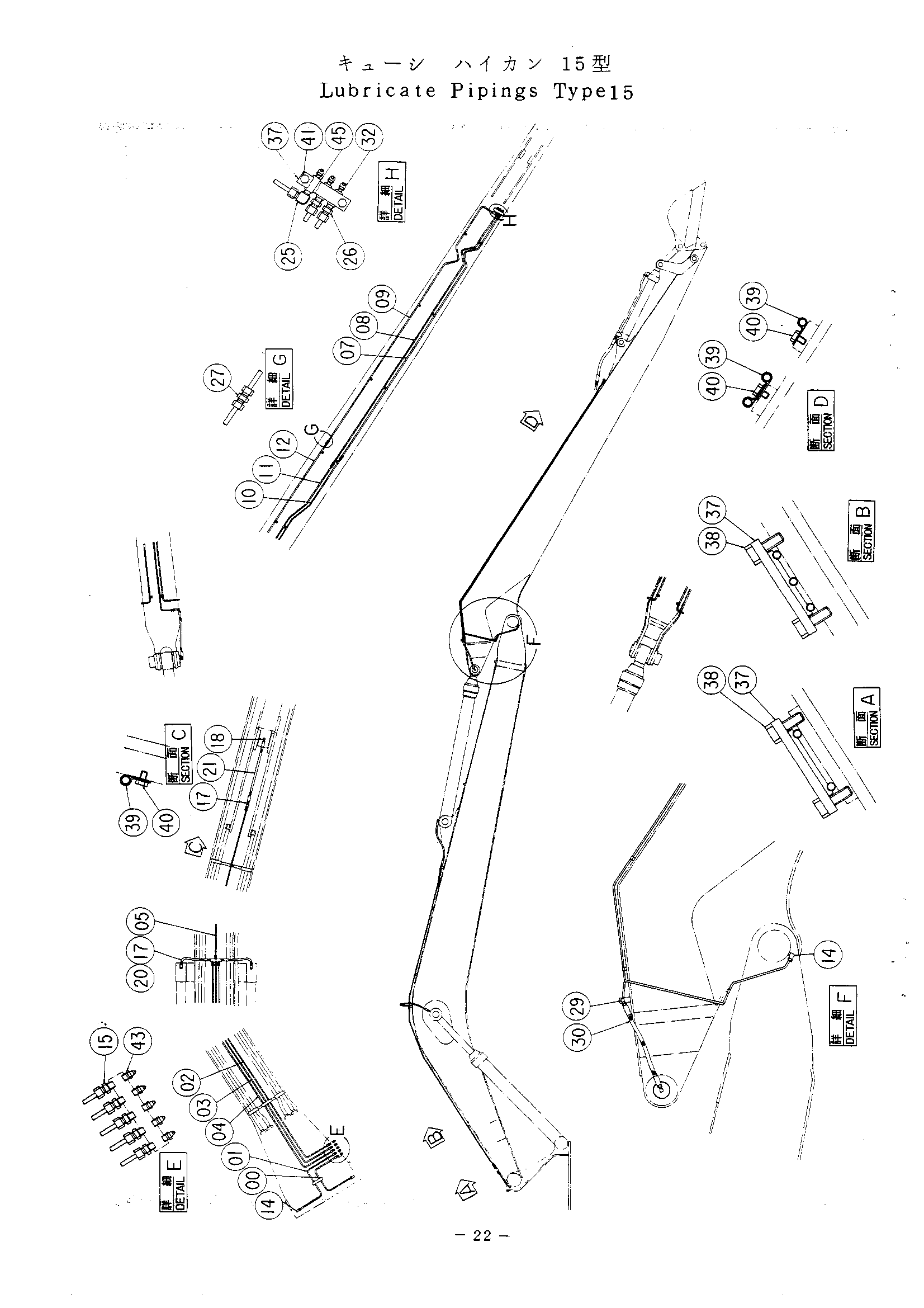

Заводская схема «Трубопроводы системы смазки <сверхдлинный удлинённый>» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4144509 | Трубка | 1 |
| 01 | 4144510 | Трубка | 1 |
| 02 | 3035719 | Трубка | 1 |
| 03 | 3035718 | Трубка | 1 |
| 04 | 3035720 | Трубка | 1 |
| 05 | 4190581 | Трубка | 1 |
| 07 | 3035725 | Трубка | 1 |
| 08 | 3035724 | Трубка | 1 |
| 09 | 3035723 | Трубка | 1 |
| 10 | 3035722 | Трубка | 1 |
| 11 | 4190582 | Трубка | 1 |
| 12 | 3035721 | Трубка | 1 |
| 14 | 4130174 | Штуцер трубки | 4 |
| 15 | 4130169 | Штуцер трубки | 10 |
| 17 | 94-1301 | Адаптер | 5 |
| 18 | 94-1401 | Угловой штуцер | 1 |
| 20 | 4512113 | Шланг | 2 |
| 21 | 4058740 | Шланг | 1 |
| 25 | 4130175 | Штуцер трубки | 1 |
| 26 | 4130169 | Штуцер трубки | 3 |
| 27 | 4130192 | Штуцер трубки | 3 |
| 29 | 94-1401 | Угловой штуцер | 2 |
| 30 | 4022547 | Шланг | 1 |
| 32 | J75581 | Штуцер | 3 |
| 37 | 4054024 | Хомут | 4 |
| 38 | J901030 | Болт | 6 |
| 39 | 4000854 | Хомут | 22 |
| 40 | J900610 | Болт | 16 |
| 41 | J901040 | Болт | 2 |
| 43 | J75482 | Штуцер 1/4 | 5 |
| 45 | 4060162 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
