Топливный бак — HITACHI UH103

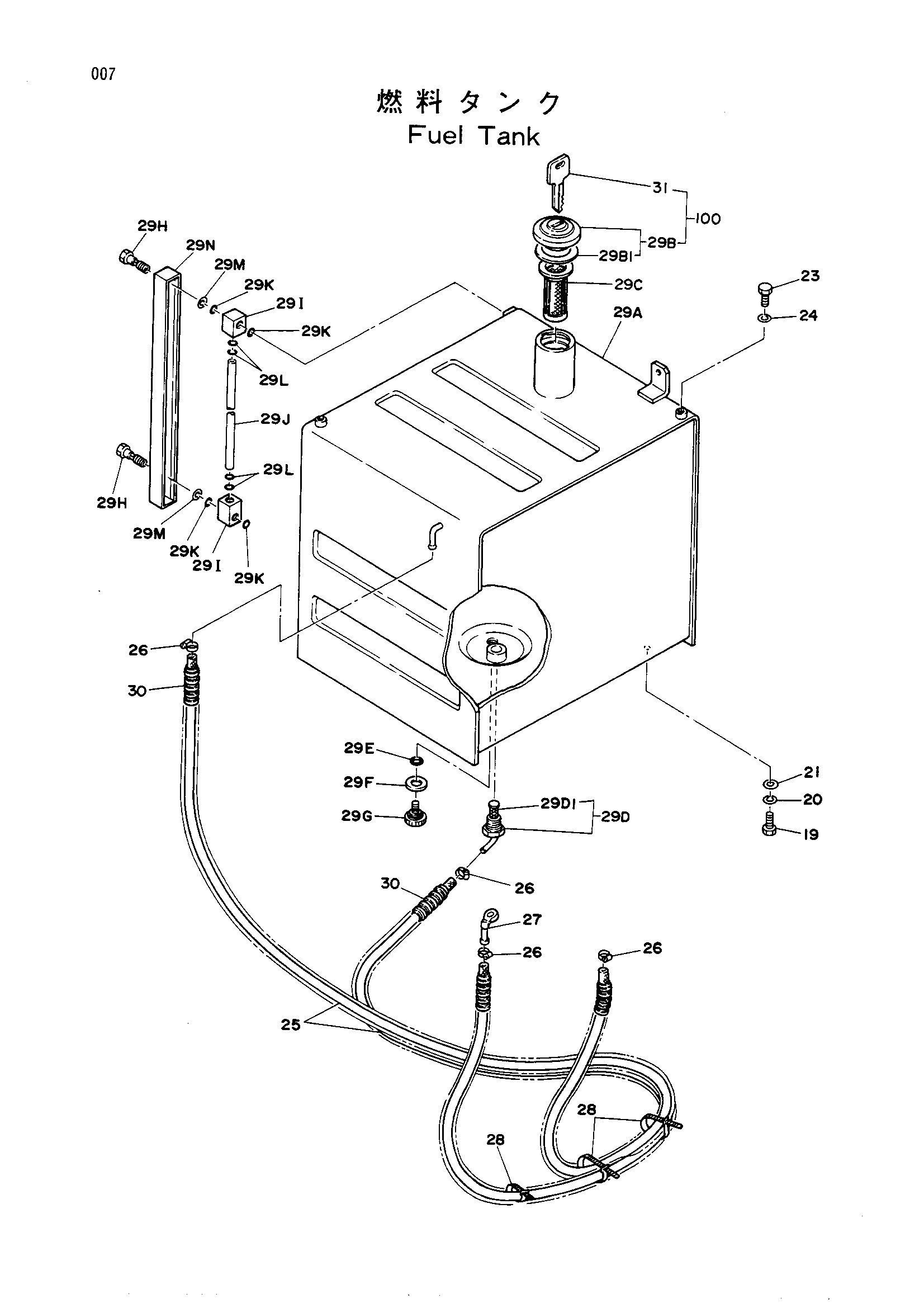

Заводская схема «Топливный бак» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | J901640 | Болт | 4 |
| 20 | A590916 | Пружинная шайба | 4 |
| 21 | 4114405 | Шайба | 4 |
| 23 | J901216 | Болт | 1 |
| 23 | J901216 | Болт | 1 |
| 23 | J901216 | Болт | 2 |
| 23 | J901216 | Болт | 2 |
| 24 | A590112 | Шайба | 1 |
| 24 | A590112 | Шайба | 1 |
| 24 | A590112 | Шайба | 2 |
| 24 | A590112 | Шайба | 2 |
| 25 | 4137970 | Топливный шланг (2700) | 2 |
| 26 | 4514700 | Зажим шланг (T) | 4 |
| 27 | 4053152 | Трубка топливный | 1 |
| 28 | 4055312 | Зажим 250 | 3 |
| 29A-N | 9055824 | Бак топливный в сборе | 1 |
| 29A | 6005722 | Топливный бак | 1 |
| 29B | 4150563 замена: 4168822 | Колпачок(без шпонка) | 1 |
| 29B | 4168822 замена: 4168822 | Колпачок(без шпонка) | 1 |
| 29B1 | 4168820 | Манжета резиновый | 1 |
| 29C | 4121496 | Фильтр | 1 |
| 29D | 4165868 замена: 4194154 | Всасывающий фильтр | 1 |
| 29D | 4165868 замена: 4194154 | Всасывающий фильтр | 1 |
| 29D | 4194154 замена: 4194154 | Всасывающий фильтр | 1 |
| 29D | 4194154 замена: 4194154 | Всасывающий фильтр | 1 |
| 29D1 | 4194155 | Фильтр | 1 |
| 29D1 | 4194155 | Фильтр | 1 |
| 29E | 954495 | Уплотнительное кольцо | 1 |
| 29F | 453143 | Манжета резиновый (UH04) | 1 |
| 29G | 453142 | Пробка дренажный | 1 |
| 29H | 4081816 | Болт | 2 |
| 29I | 4081814 | Блок | 2 |
| 29J | 4145158 | Гаге | 1 |
| 29K | 984618 | Уплотнительное кольцо | 4 |
| 29L | 954493 | Уплотнительное кольцо | 4 |
| 29M | A590110 | Шайба | 2 |
| 29N | 8023112 | Крышка | 1 |
| 30 | 4188525 | Трубка 2700 | 2 |
| 31 | 971306 | Шпонка(NO.600) | 1 |
| 100 | 4172179 | Колпачок(с шпонка) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
