Поворот трансмиссия — HITACHI UH103

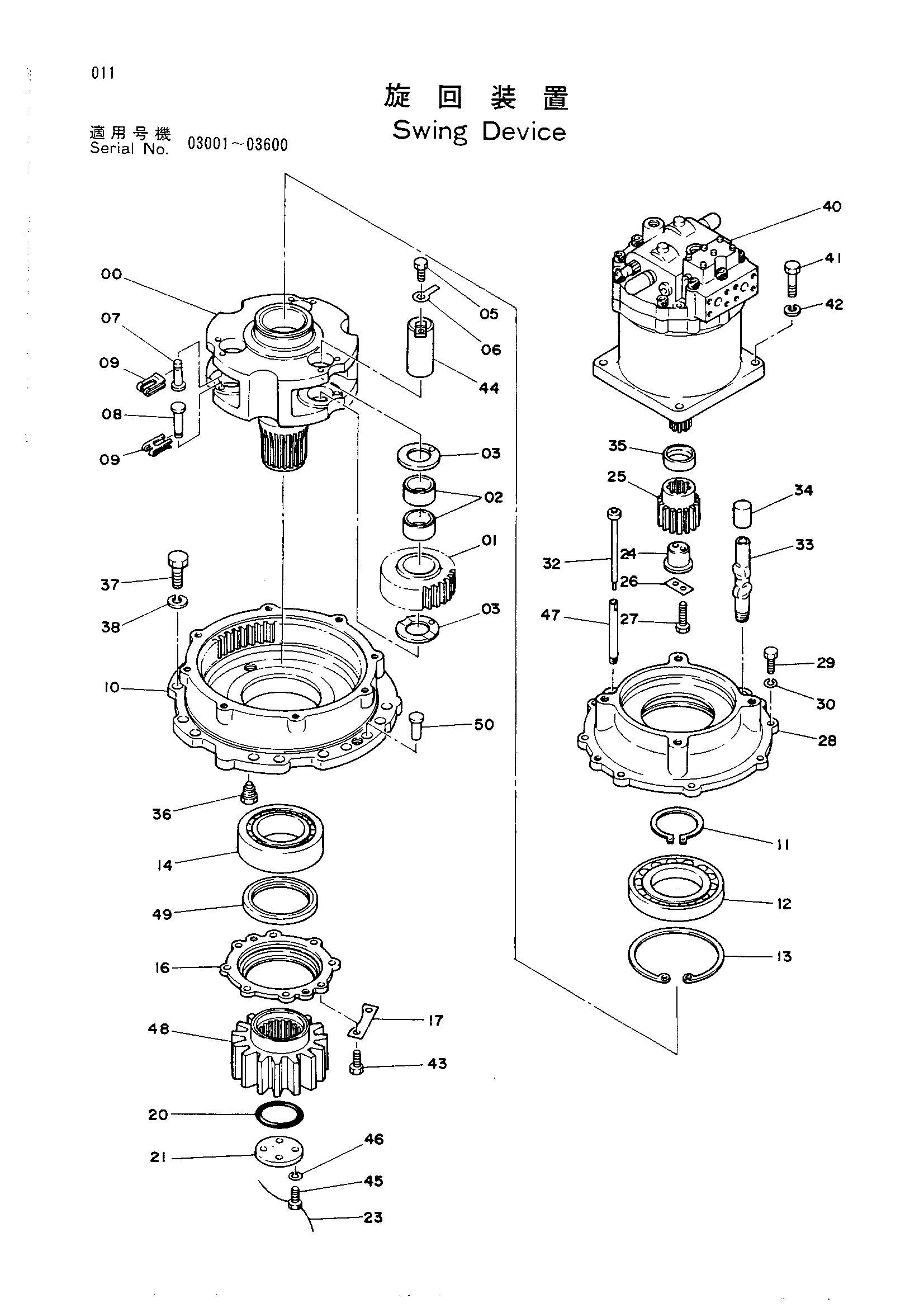

Заводская схема «Поворот трансмиссия» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1006796 замена: 1008691 | Водило | 1 |
| 00 | 1008691 | Водило | 1 |
| 01 | 3013126 | Планетарная шестерня | 3 |
| 02 | 4511577 | Игольчатый подшипник | 6 |
| 03 | 4109225 | Упорная пластина | 6 |
| 05 | M111225 | Болт | 3 |
| 06 | A590412 | Шайба тонгуед | 3 |
| 07 | 4109226 | Палец | 3 |
| 08 | 4109227 | Палец | 3 |
| 09 | 4139024 | Зажим | 6 |
| 10 | 1006865 | Корпус | 1 |
| 11 | 4511549 | Стопорное кольцо | 1 |
| 12 | 4067055 | Роликовый подшипник | 1 |
| 13 | 4081167 | Стопорное кольцо | 1 |
| 14 | 4067056 | Роликовый подшипник | 1 |
| 16 | 3502316 | Крышка | 1 |
| 17 | 4511578 | Стопорная шайба | 4 |
| 20 | 4508195 | Уплотнительное кольцо (20) | 1 |
| 21 | 4102365 | Крышка | 1 |
| 23 | 4501973 | Провод | 2 |
| 24 | 4067032 | Бобышка | 1 |
| 25 | 3010412 | Солнечная шестерня | 1 |
| 26 | 488044 | Стопорная пластина | 1 |
| 27 | M111065 | Болт | 2 |
| 28 | 2017508 | Крышка | 1 |
| 29 | J931645 | Болт | 8 |
| 30 | A590916 | Пружинная шайба | 8 |
| 32 | 9703989 | Указатель уровня | 1 |
| 33 | 4078071 | Трубка | 1 |
| 34 | 4078070 | Колпачок | 1 |
| 35 | 4144712 | Проставка | 1 |
| 36 | 960339 | Фильтр | 1 |
| 37 | J932270 | Болт | 16 |
| 38 | A590922 | Пружинная шайба | 16 |
| 40 | 4144536 | Гидромотор | 1 |
| 41 | J932070 | Болт | 4 |
| 42 | A590920 | Пружинная шайба | 4 |
| 43 | J901435 | Болт | 8 |
| 44 | 8027004 | Палец | 3 |
| 45 | 4147469 | Болт | 4 |
| 46 | A590918 | Пружинная шайба | 4 |
| 47 | 4114040 | Трубка | 1 |
| 48 | 3028731 | Шестерня | 1 |
| 49 | 4144554 | Масляное уплотнение | 1 |
| 50 | 4080398 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
