Гидроцилиндр ковша — HITACHI UH103

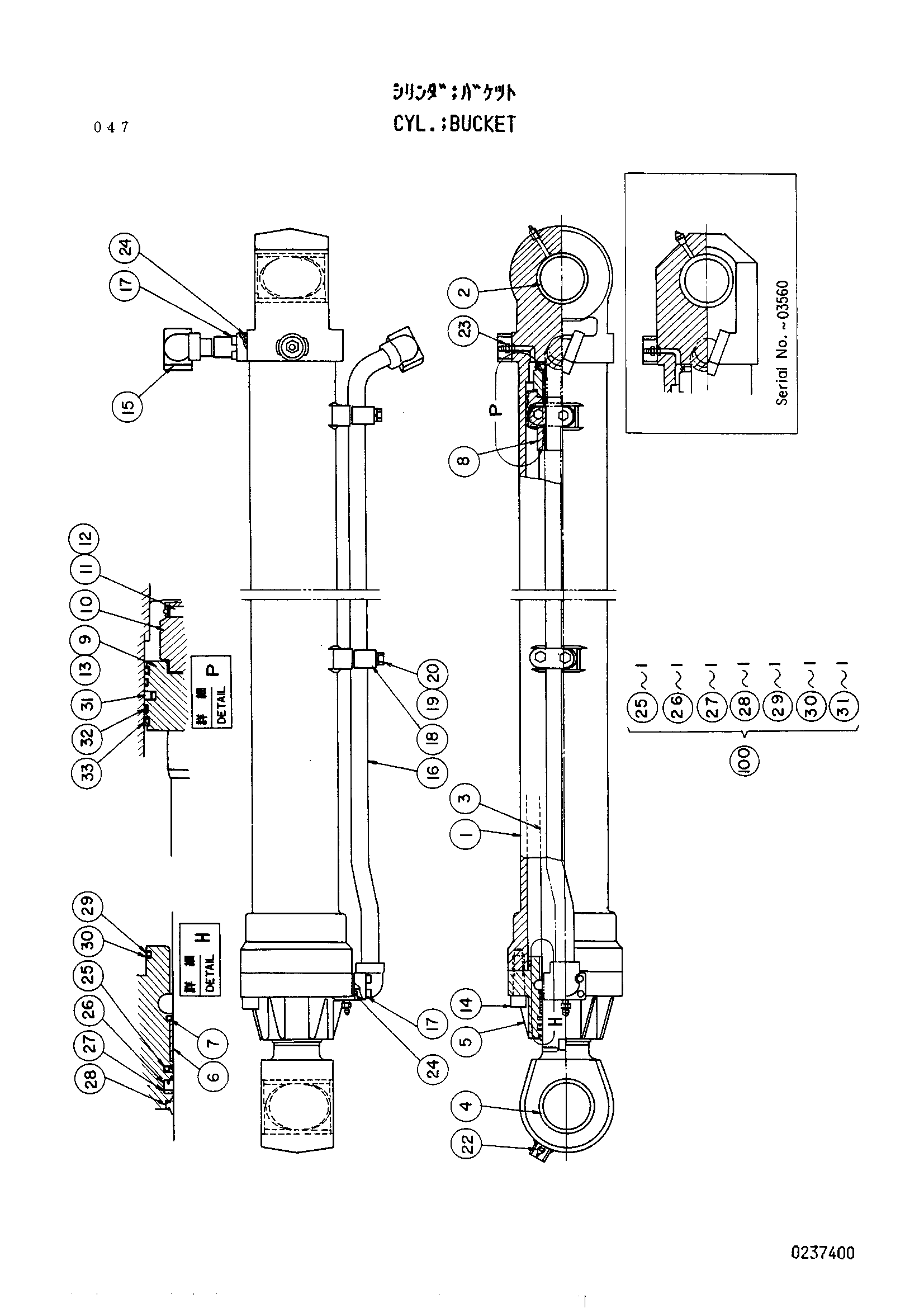

Заводская схема «Гидроцилиндр ковша» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4145004 | Гидроцилиндр. баккет | 1 | |
| 1 | 0237401 замена: 0237421 | Труба гидроцилиндра(B.K) | 1 |
| 1 | 0237421 замена: 0237401 | Труба гидроцилиндра(B.K) | 1 |
| 2 | 0237402 | Втулка пальца | 1 |
| 3 | 0237403 | Шток поршня (B.K) | 1 |
| 4 | 0237404 | Втулка пальца | 1 |
| 5 | 0237405 | Головка гидроцилиндра | 1 |
| 6 | 0237406 | Втулка | 1 |
| 7 | 0237407 | Кольцо | 1 |
| 8 | 0237408 | Амортизирующий подшипник | 1 |
| 9 | 0237409 | Поршень (B.K гидроцилиндр.) | 1 |
| 10 | 0237410 | Гайка (B.K гидроцилиндр.) | 1 |
| 11 | 0237411 | Палец | 1 |
| 12 | 0237412 | Кольцо | 1 |
| 13 | 0237413 | Регулировочная шайба | 1 |
| 14 | 0224117 | Болт с внутренним шестигранником | 8 |
| 15 | 0237414 | Соединение | 1 |
| 16 | 0237415 | Трубка (B.K гидроцилиндр.) | 1 |
| 17 | 0150616 | Болт с внутренним шестигранником | 8 |
| 18 | 0237416 | Держатель | 2 |
| 19 | 0237417 | Болт | 4 |
| 20 | 0208516 | Пружинная шайба | 4 |
| 22 | 4009445 замена: J75481 | Штуцер | 2 |
| 23 | 0237418 | Бреедер воздушный | 2 |
| 24 | 984614 | Уплотнительное кольцо | 2 |
| 25 | 4103704 | Кольцо | 1 |
| 26 | 0105301 | U-образная манжета | 1 |
| 27 | 0237419 | Опорное кольцо | 1 |
| 28 | 0237420 | Грязесъёмное кольцо | 1 |
| 29 | 4031027 | Уплотнительное кольцо | 1 |
| 30 | 0208508 | Опорное кольцо | 1 |
| 31 | 0224106 | Уплотнительное кольцо | 1 |
| 32 | 0224107 | Кольцо | 2 |
| 33 | 0224108 | Кольцо | 2 |
| 100 | 4163570 | Комплект уплотнение (B.K) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
