Управление двигателем — HITACHI UH103

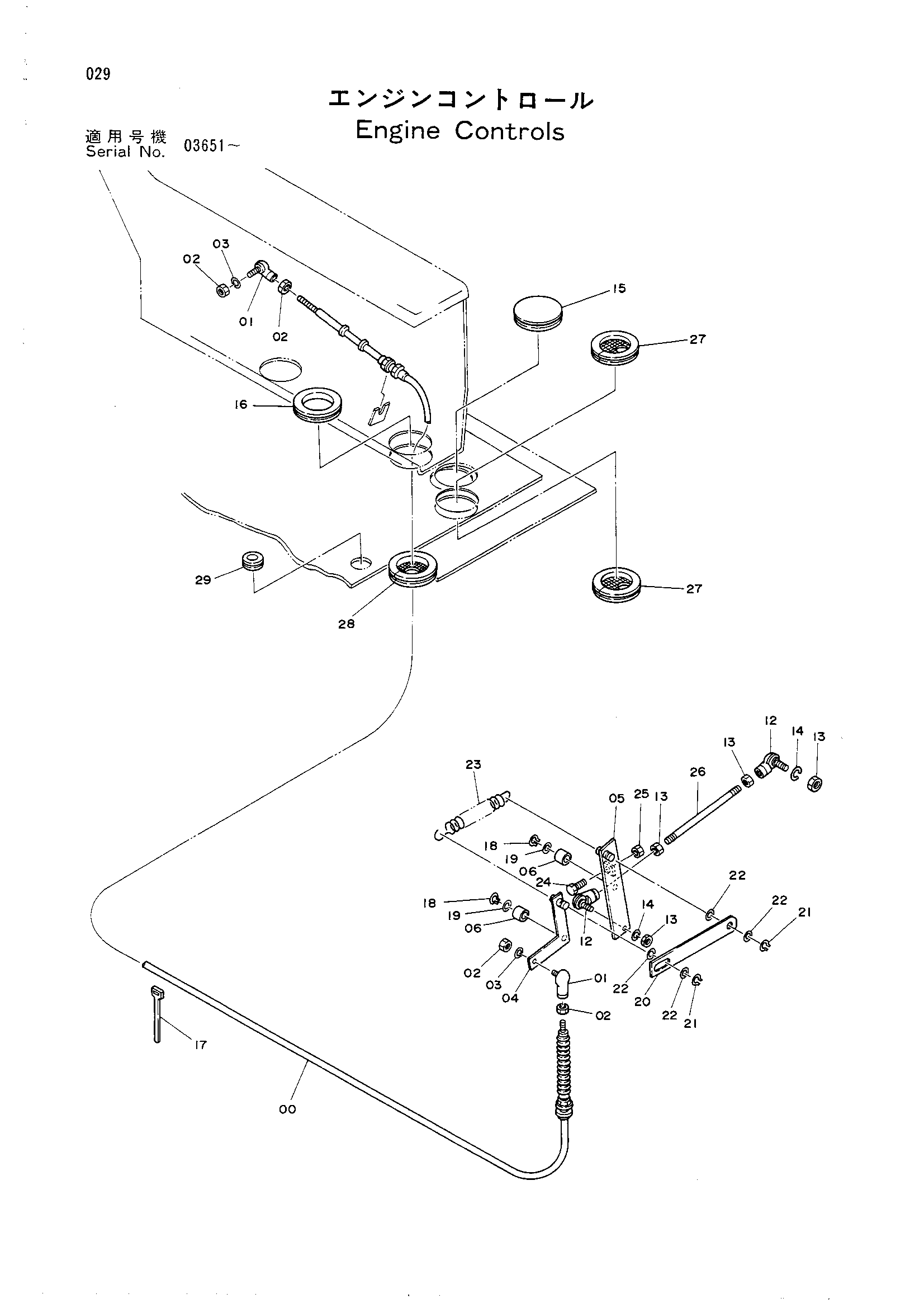

Заводская схема «Управление двигателем» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4093764 | Трос управления | 1 |
| 01 | 4056016 | Шарнир | 2 |
| 02 | M500504 | Гайка | 4 |
| 03 | A590905 | Пружинная шайба | 2 |
| 04 | 8032454 | Рычаг | 1 |
| 05 | 8032455 | Рычаг | 1 |
| 06 | 4173387 | Втулка | 2 |
| 12 | 4056017 | Шарнир | 2 |
| 13 | M500605 | Гайка | 4 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | 4150707 | Резиновая прокладка | 1 |
| 16 | 4509404 | Резиновая втулка | 1 |
| 17 | 4055312 | Зажим 250 | 5 |
| 18 | 991337 | Стопорное кольцо | 2 |
| 19 | A590114 | Шайба | 2 |
| 20 | 4177460 | Шток | 1 |
| 21 | 991336 | Кольцо фиксатор | 2 |
| 22 | A590112 | Шайба | 4 |
| 23 | 4177432 | Пружина растяжения | 1 |
| 24 | 4179041 | Механизм натяжения | 1 |
| 25 | 4122395 | Гайка | 1 |
| 26 | 4173467 | Шток | 1 |
| 27 | 4161993 | Резиновая втулка | 2 |
| 28 | 4161992 | Резиновая втулка | 1 |
| 29 | 4176549 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
