Гидролинии рабочего оборудования — HITACHI UH103

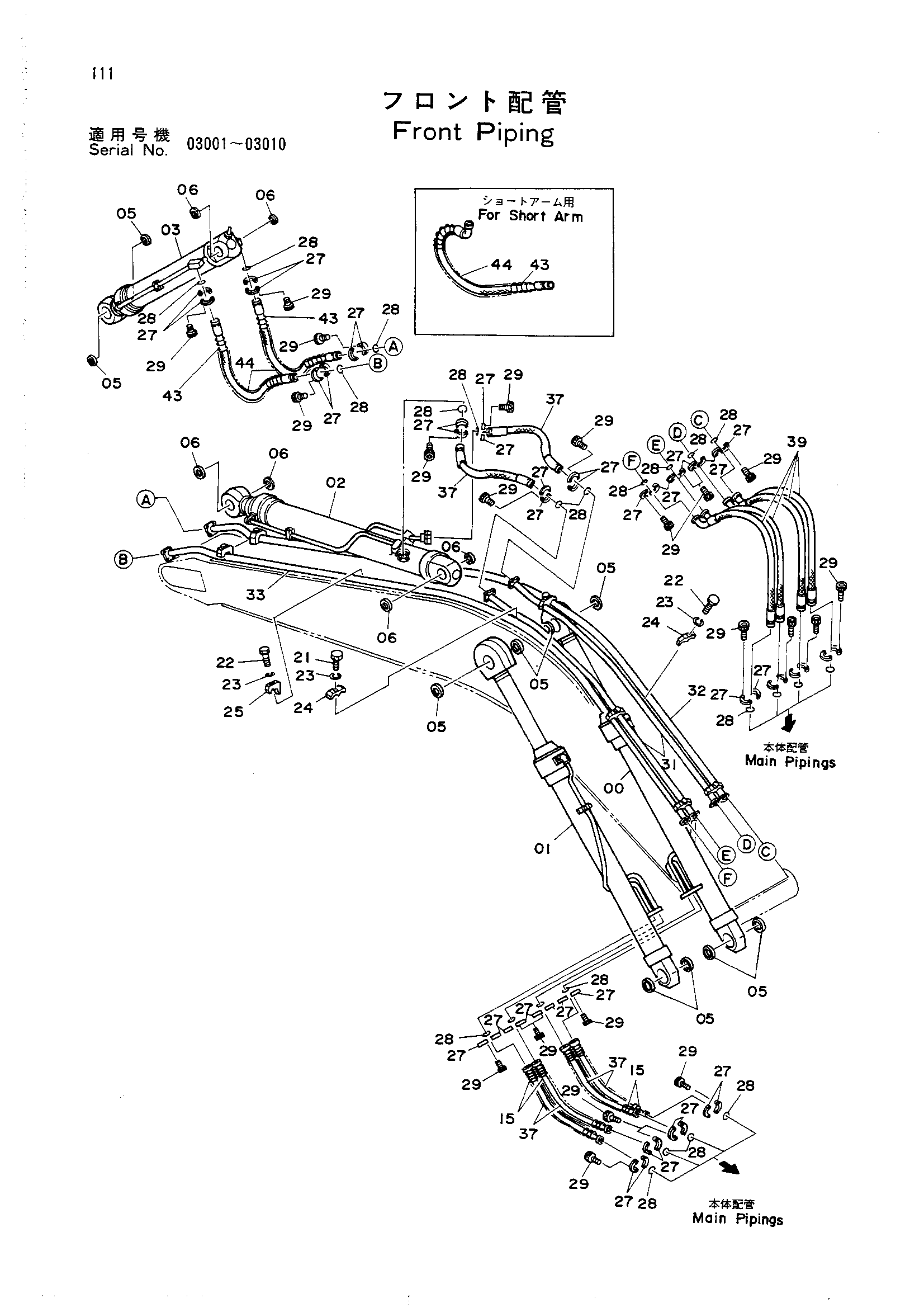

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4145007 | Гидроцилиндр стрелы (правый) | 1 |
| 01 | 4145006 | Гидроцилиндр стрелы (левый) | 1 |
| 02 | 4145005 | Гидроцилиндр рукояти | 1 |
| 03 | 4145004 | Гидроцилиндр. баккет | 1 |
| 05 | 4067901 | Пылезащитное уплотнение | 10 |
| 06 | 4067902 | Пылезащитное уплотнение | 6 |
| 15 | 4055141 | Защитный кожух | 4 |
| 21 | J901665 | Болт | 2 |
| 22 | J901670 | Болт | 8 |
| 23 | A590916 | Пружинная шайба | 10 |
| 24 | 4148597 | Крамп трубка | 6 |
| 25 | 4148598 | Крамп трубка | 4 |
| 27 | 962453 | Разъёмный фланец | 48 |
| 28 | 966993 | Уплотнительное кольцо | 24 |
| 29 | M341032 | Болт с внутренним шестигранником | 96 |
| 31 | 8028536 | Трубка | 2 |
| 32 | 8028537 | Трубка | 1 |
| 33 | 8028543 | Трубка | 1 |
| 37 | 4154620 | Шланг | 6 |
| 39 | 4154623 | Шланг | 4 |
| 43 | 4053617 | Защита(укороченный рукоять) | 2 |
| 43 | 4055105 замена: 4060288 | Защита(удлинённый рукоять) | 2 |
| 43 | 4055142 | Защита(STD. рукоять) | 2 |
| 44 | 4154621 | Шланг(STD. рукоять) | 2 |
| 44 | 4154623 замена: 4173045 | Шланг(укороченный рукоять) | 2 |
| 44 | 4157650 | Шланг(удлинённый рукоять) | 2 |
| 44 | 4173045 | Шланг(укороченный рукоять) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
