Основные гидролинии (1) — HITACHI UH103

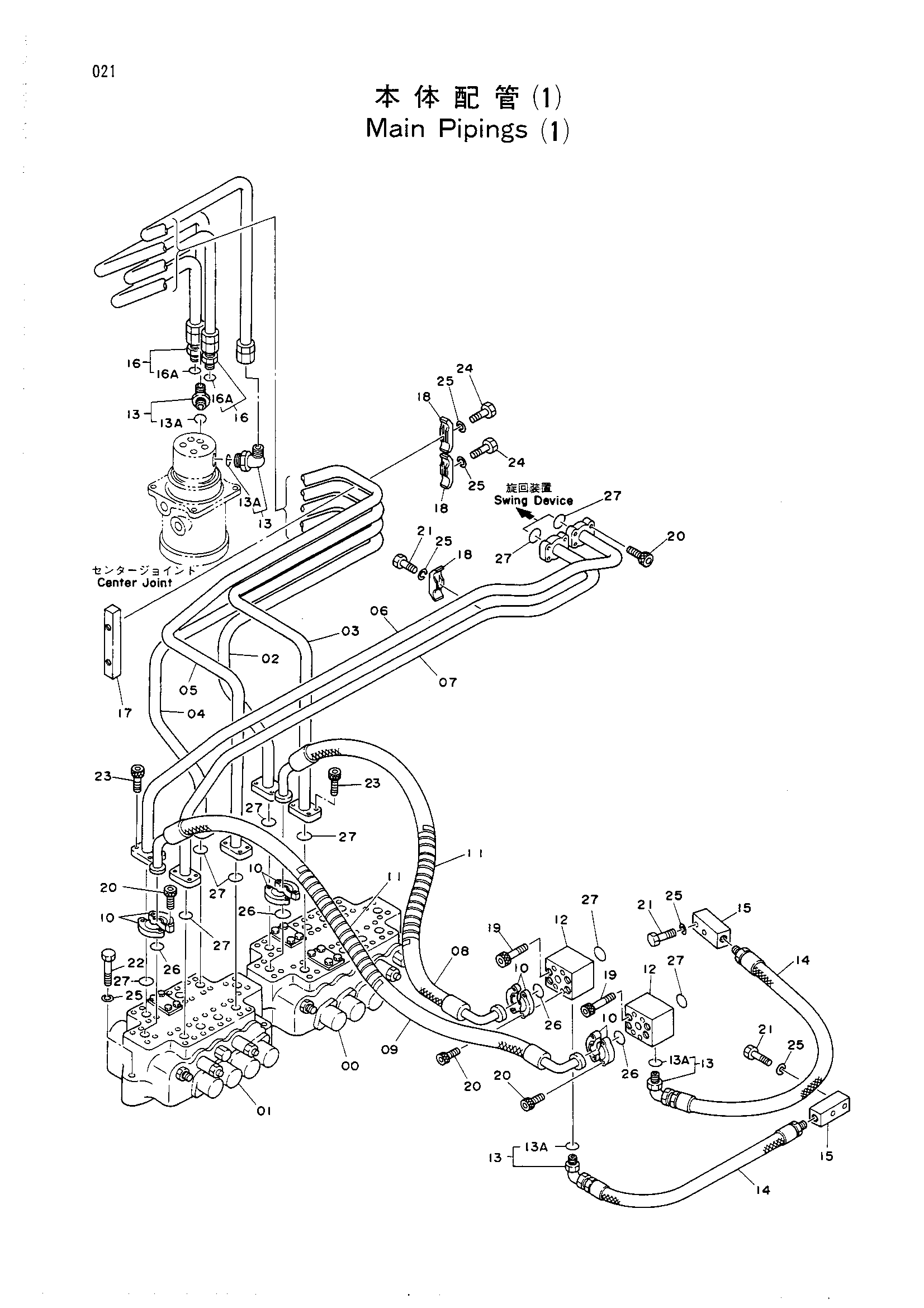

Заводская схема «Основные гидролинии (1)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4145217 | Гидрораспределитель(правый) | 1 |
| 00 | 4181790 | Гидрораспределитель(правый) | 1 |
| 01 | 4145218 | Гидрораспределитель(левый) | 1 |
| 01 | 4181791 | Гидрораспределитель(левый) | 1 |
| 02 | 7012886 | Трубка | 1 |
| 03 | 7012887 | Трубка | 1 |
| 04 | 7012888 | Трубка | 1 |
| 05 | 7012889 | Трубка | 1 |
| 06 | 8026654 | Трубка | 1 |
| 07 | 8026653 | Трубка | 1 |
| 08 | 4153419 | Шланг | 1 |
| 09 | 4153420 | Шланг | 1 |
| 10 | 4085560 | Фланец сприт | 8 |
| 11 | 4044420 | Защита 500 | 2 |
| 12 | 3027950 замена: 3036014 | Блок | 2 |
| 12 | 3036014 | Блок | 2 |
| 13 | 4065118 | Угловой штуцер | 4 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4150735 | Шланг | 2 |
| 15 | 4102614 | Блок | 2 |
| 16 | 4042033 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4128587 | Кронштейн | 1 |
| 18 | 4053596 | Хомут трубка (2) | 3 |
| 19 | M341280 | Болт с внутренним шестигранником | 8 |
| 20 | M341240 | Болт с внутренним шестигранником | 24 |
| 21 | J901260 | Болт | 5 |
| 22 | J901201 | Болт | 6 |
| 23 | M341032 | Болт с внутренним шестигранником | 24 |
| 24 | J901255 | Болт | 2 |
| 25 | A590912 | Пружинная шайба | 13 |
| 26 | 966993 | Уплотнительное кольцо | 4 |
| 27 | A811035 | Уплотнительное кольцо | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
