Обратная лопата ковш (1.1) — HITACHI UH103

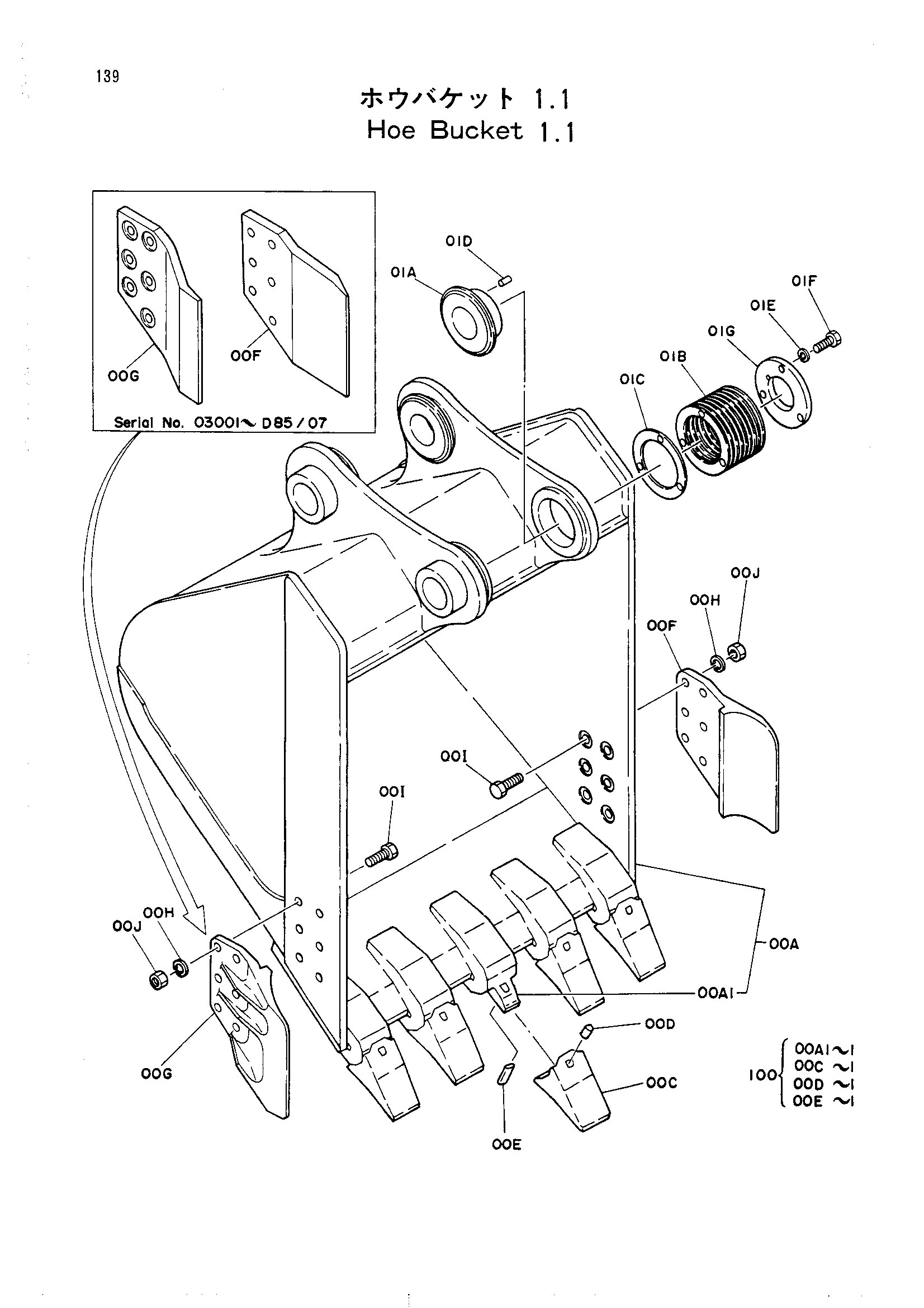

Заводская схема «Обратная лопата ковш (1.1)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9056446 замена: 9065154 | Ковш в сборе 1.1 | 1 | |
| 9065154 замена: 9056446 | Ковш в сборе 1.1 | 1 | |
| 00A | 9058947 | Баккет 1.1 | 1 |
| 00A1 | 4045168 | Адаптер A56-40 | 5 |
| 00A-J | 9056447 замена: 9065155 | Ковш обратная лопата 1.1 | 1 |
| 00A-J | 9065155 замена: 9056447 | Ковш обратная лопата 1.1 | 1 |
| 00C | 4161053 | Наконечник 40S-1 | 5 |
| 00D | 4501625 | Резиновый блокировка 35-40LK | 5 |
| 00E | 4512366 | Палец блокировка 40PN | 5 |
| 00F | 2021232 | Резец боковой (правый) | 1 |
| 00F | 3010555 замена: J932260 | Резец боковой (правый) | 1 |
| 00F | 3010555 замена: 2021232 | Резец боковой (правый) | 1 |
| 00G | 2021233 | Резец боковой (левый) | 1 |
| 00G | 3010556 замена: 2021233 | Резец боковой (правый) | 1 |
| 00G | 3010556 замена: J932260 | Резец боковой (левый) | 1 |
| 00H | A590922 | Пружинная шайба | 12 |
| 00I | J932260 | Болт | 12 |
| 00I | J932265 | Болт | 12 |
| 00J | J951022 | Гайка | 12 |
| 01A | 4144505 | Бобышка | 1 |
| 01A-G | 9058132 | Регулировочный детали | 1 |
| 01B | 4144507 | Регулировочная шайба 1.0 | 6 |
| 01C | 4144508 | Регулировочная шайба 0.5 | 2 |
| 01D | 4179110 замена: 4179110 | Установочный штифт | 1 |
| 01D | J401225 замена: 4179110 | Установочный штифт | 1 |
| 01E | A590916 | Пружинная шайба | 3 |
| 01F | J901645 | Болт | 3 |
| 01G | 4144506 | Пластина | 1 |
| 100 | 9056408 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
