Поддерживающий каток — HITACHI UH103

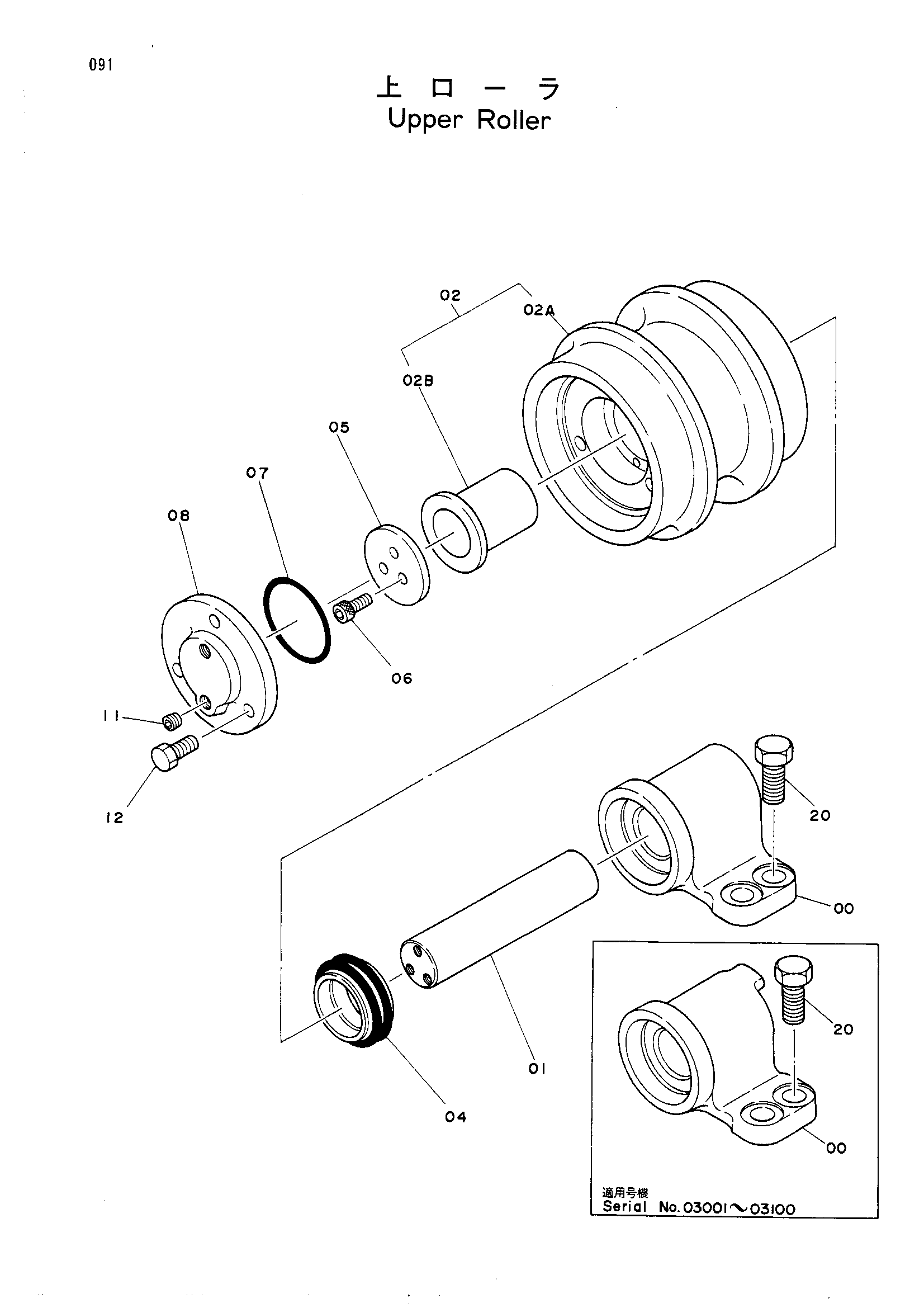

Заводская схема «Поддерживающий каток» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3021146 замена: J931640 | Кронштейн | 1 |
| 00 | 3021146 замена: 3031103 | Кронштейн | 1 |
| 00 | 3031103 | Кронштейн | 1 |
| 00-12 | 9039755 замена: J931640 | Каток упперр в сборе | 4 |
| 00-12 | 9039755 замена: 9061259 | Каток упперр в сборе | 4 |
| 00-12 | 9061259 | Каток упперр в сборе | 4 |
| 01 | 4119032 | Вал | 1 |
| 02 | 9052849 | Каток(с втулка) | 1 |
| 02A | 3021145 | Ролик | 1 |
| 02B | 4119033 | Втулка | 1 |
| 04 | 4110358 | Комплект уплотнений | 1 |
| 05 | 4114653 | Шайба | 1 |
| 06 | M340818 | Болт с внутренним шестигранником | 3 |
| 07 | A810065 | Уплотнительное кольцо G65 | 1 |
| 08 | 4119034 | Крышка | 1 |
| 11 | 94-2011 | Пробка | 2 |
| 12 | J901022 | Болт | 3 |
| 20 | J931635 | Болт M16 | 16 |
| 20 | J931640 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
