Дополнительный трубопроводы — HITACHI UH103

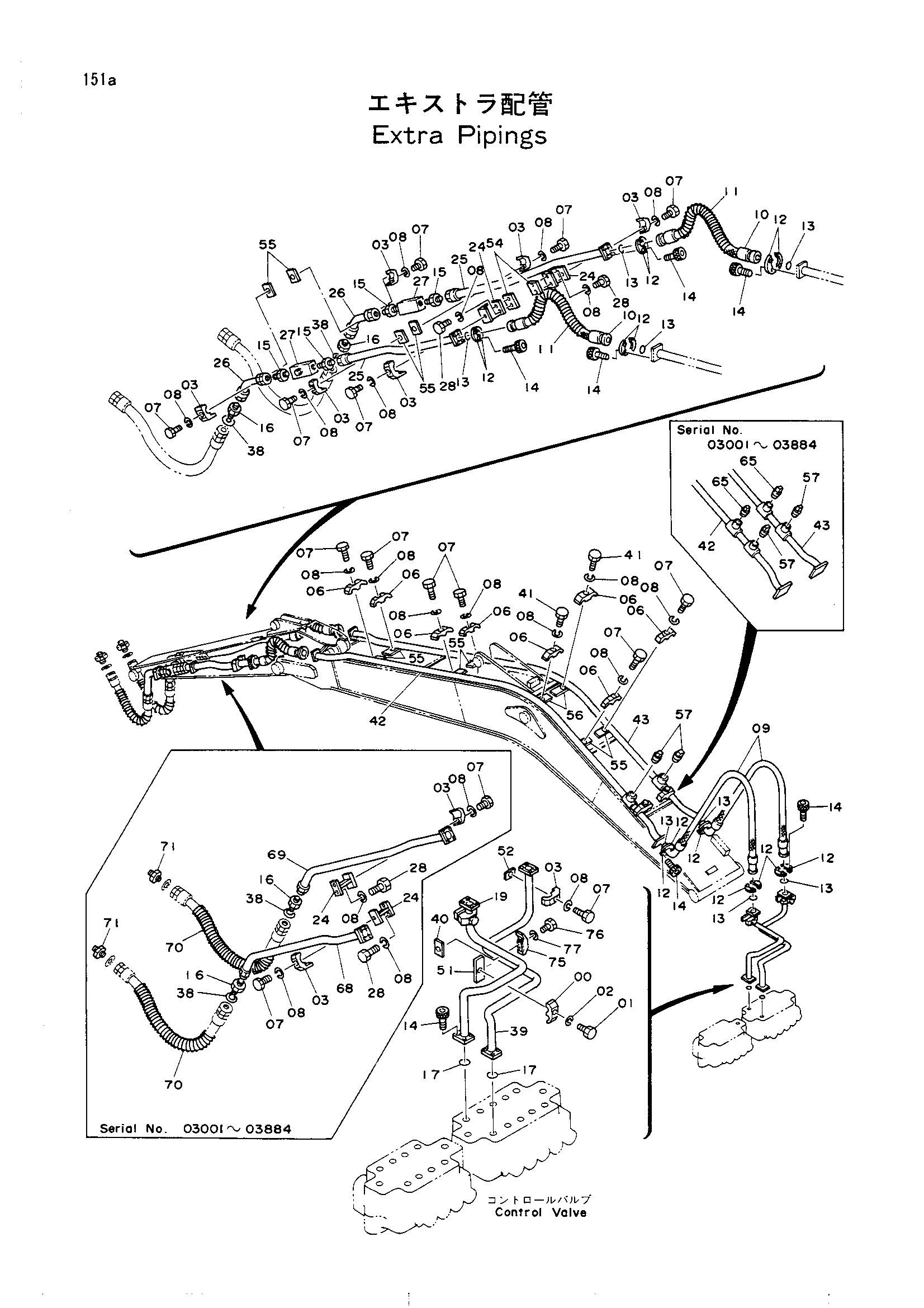

Заводская схема «Дополнительный трубопроводы» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4053599	Хомут трубки	1
01	J901265	Болт	1
02	A590912	Пружинная шайба	1
03	4148598	Крамп трубка	8
06	4148597	Крамп трубка	10
07	J901670	Болт	16
08	A590916	Пружинная шайба	22
09	4154623	Шланг	2
10	4154621	Шланг	2
11	4055142	Защитный кожух	2
12	962453	Разъёмный фланец	16
13	966993	Уплотнительное кольцо	8
14	M341032	Болт с внутренним шестигранником	40
15	94-1305	Адаптер	4
16	9718917	Унион	2
17	A811035	Уплотнительное кольцо	2
19	7016613	Трубка	1
24	4190995	Кронштейн	2
24	9720350 замена: J901635	Кронштейн	2
24	9720350 замена: 4190995	Кронштейн	2
25	9725698	Трубка	2
26	9722507	Трубка	2
27	4162727	Запорный клапан	2
28	J901635	Болт	4
28	J901640	Болт	4
38	4073052	Шайба	2
39	7016614 замена: 4053599	Трубка	1
39	7016614 замена: 4137298	Трубка	1
39	7016614 замена: A590912	Трубка	1
39	7016614 замена: J901265	Трубка	1
39	7016614 замена: 7017412	Трубка	1
39	7017412	Трубка	1
40	4137298	Седло винта	1
41	J901665	Болт	2
42	8031438 замена: 94-2014	Трубка	1
42	8031438 замена: 8036812	Трубка	1
42	8036812	Трубка	1
43	8031439 замена: 94-2014	Трубка	1
43	8031439 замена: 8036813	Трубка	1
43	8036813	Трубка	1
51	4185349	Седло винта	1
52	4143366	Седло винта	2
54	4159884	Седло винта	2
55	4159883	Седло винта	12
56	4144314	Седло винта	2
57	94-2014	Пробка	2
57	94-2015	Пробка	2
65	94-2015	Пробка	2
68	8031440	Трубка	1
69	8031441	Трубка	1
70	4055142	Защитный кожух	2
71	94-1305	Адаптер	2
75	4053599	Хомут трубки	1
76	J901265	Болт	1
77	A590912	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
