Пилотные гидролинии — HITACHI UH103

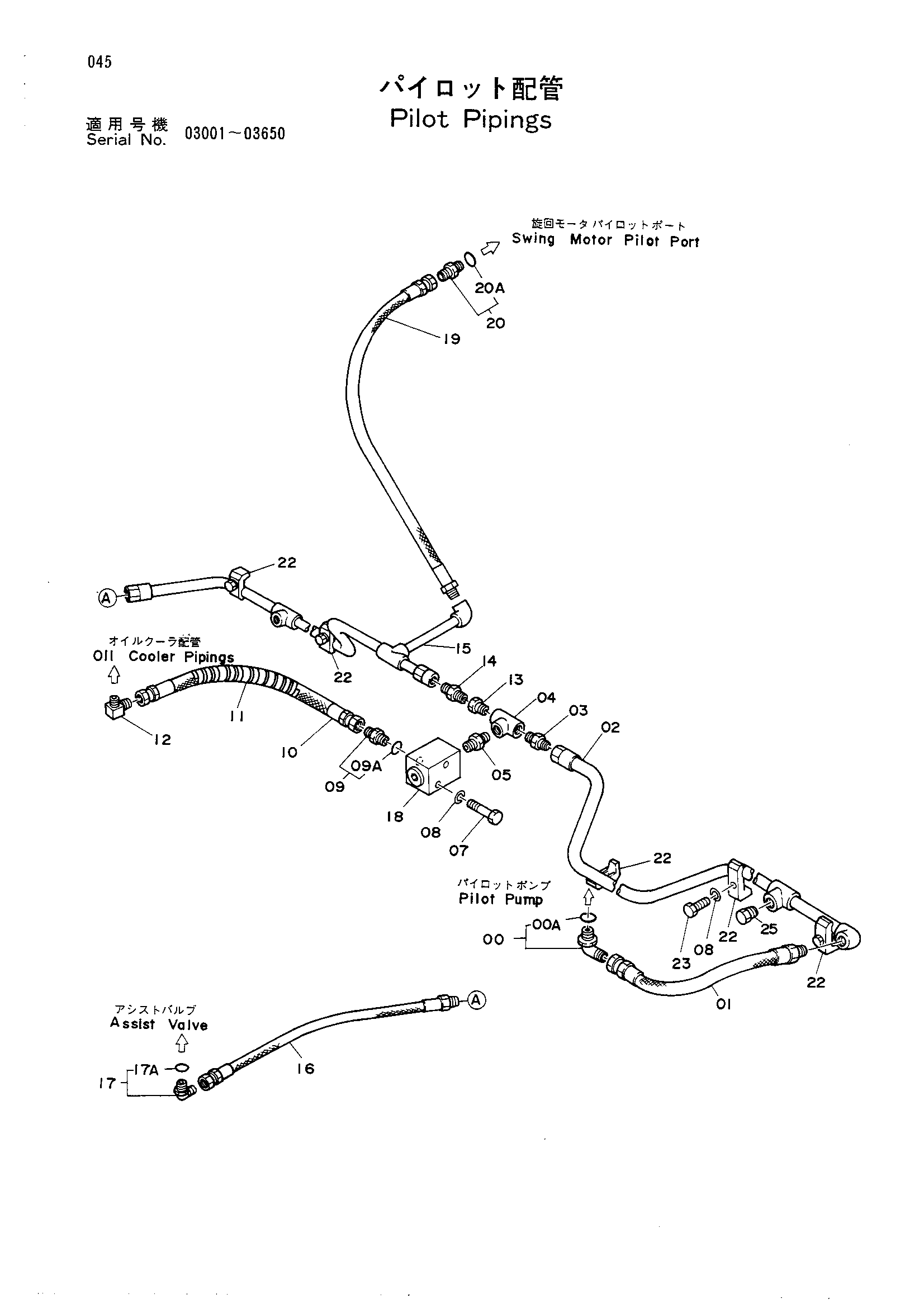

Заводская схема «Пилотные гидролинии» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4037760 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4055246 | Шланг | 1 |
| 02 | 8026658 | Трубка | 1 |
| 03 | 94-1303 | Адаптер S 1/2(130) | 1 |
| 04 | 94-0662 | TEE S (100) | 1 |
| 05 | 94-1902 | Адаптер | 1 |
| 07 | J901025 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 7 |
| 09 | 4042032 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4514831 | Шланг (9) | 1 |
| 11 | 4044420 замена: 4189715 | Защита 500 | 1 |
| 12 | 94-1403 | Угловой штуцер | 1 |
| 13 | 94-1602 | Переходник | 1 |
| 14 | 94-1302 | Адаптер | 1 |
| 15 | 8029396 | Трубка | 1 |
| 16 | 4066925 | Шланг | 1 |
| 17 | 4112300 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4160111 | Клапан релифе | 1 |
| 19 | 4118687 | Шланг | 1 |
| 20 | 4042030 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4053594 | Хомут трубка (2) | 5 |
| 23 | J901040 | Болт | 5 |
| 25 | 447483 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
