Гидроцилиндр ковша — HITACHI UH103

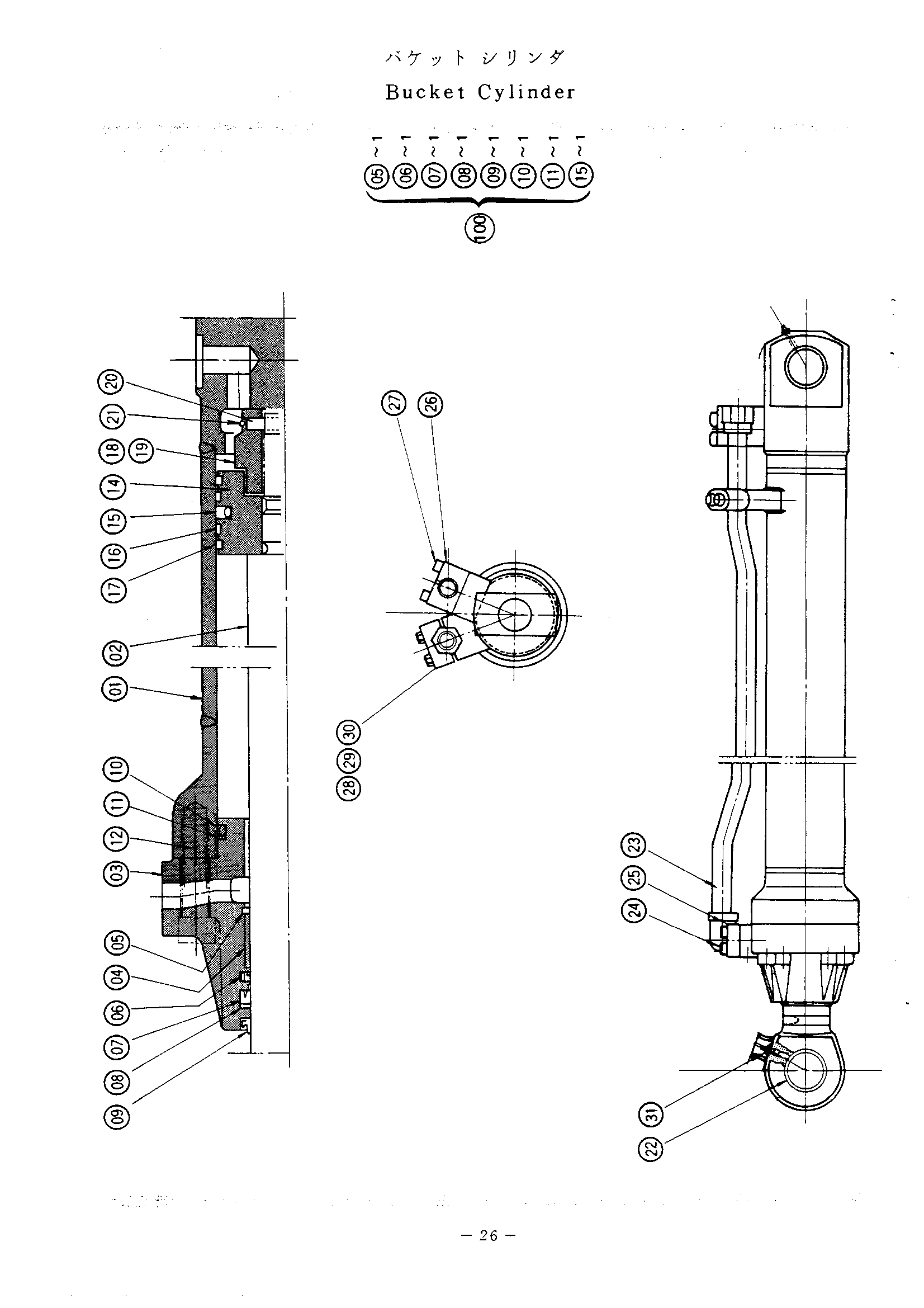

Заводская схема «Гидроцилиндр ковша» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-31 | 3030739 | Гидроцилиндр ковша | 1 |
| 01 | 0254901 | Труба гидроцилиндра | 1 |
| 02 | 0254902 | Шток поршня | 1 |
| 03 | 0254914 | Головка гидроцилиндр | 1 |
| 04 | 0254904 | Втулка | 1 |
| 05 | 4510494 | Кольцо | 1 |
| 06 | 0195505 | Кольцо | 1 |
| 07 | 0225611 | У-ринг | 1 |
| 08 | 0225612 | Опорное кольцо | 1 |
| 09 | 0115610 | Грязесъёмное кольцо | 1 |
| 10 | 4059388 | Уплотнительное кольцо | 1 |
| 11 | 0254905 | Опорное кольцо | 1 |
| 12 | 0163406 | Болт с внутренним шестигранником | 8 |
| 14 | 0254906 | Поршень | 1 |
| 15 | 0240807 | Уплотнение кольцо | 1 |
| 16 | 0254907 | Кольцо | 2 |
| 17 | 0254908 | Кольцо | 2 |
| 18 | 0254909 | Гайка | 1 |
| 19 | 0254910 | Регулировочная шайба | 1 |
| 20 | 0225605 | Палец | 1 |
| 21 | 0225606 | Кольцо | 1 |
| 22 | 0254911 | Втулка пальца | 2 |
| 23 | 0254912 | Трубка | 1 |
| 24 | M341032 | Болт с внутренним шестигранником | 4 |
| 25 | 4104498 | Уплотнительное кольцо | 2 |
| 26 | 0254913 | Соединение | 1 |
| 27 | M341090 | Болт с внутренним шестигранником | 4 |
| 28 | 0242611 | Болт | 2 |
| 29 | 0125121 | Пружинная шайба | 2 |
| 30 | 0242610 | Держатель | 1 |
| 31 | J75481 | Штуцер | 2 |
| 100 | 4170774 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
