Гусеничная рама (LC гусеница) — HITACHI UH103

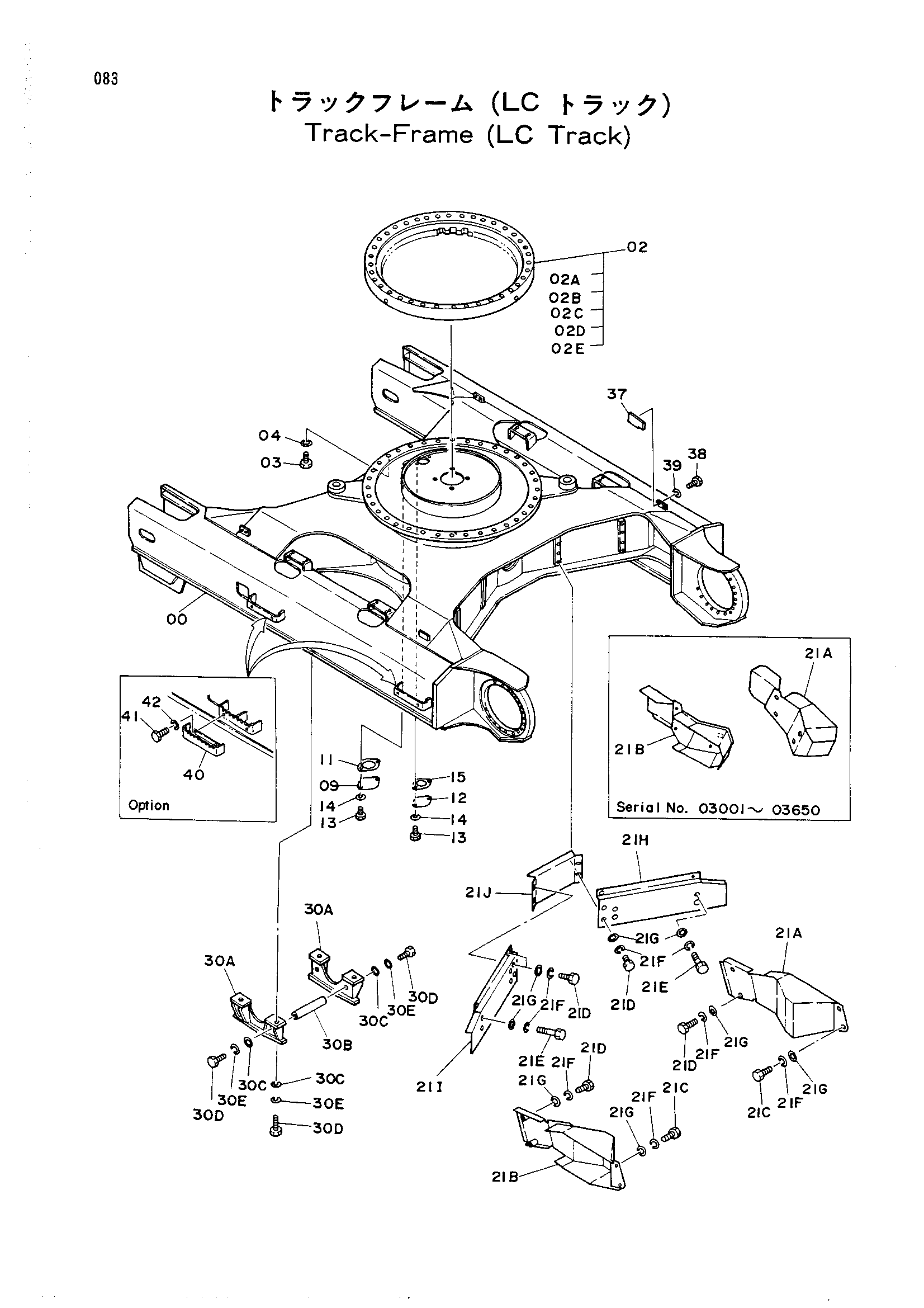

Заводская схема «Гусеничная рама (LC гусеница)» для HITACHI UH103. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001573 | Гусеничная рама | 1 |
| 02 | 9049241 | Подшипник. поворот | 1 |
| 02A | 4143667 | Шарик в сборе | 1 |
| 02B | 4143670 | Уплотнение | 1 |
| 02C | 4143671 | Уплотнение | 1 |
| 02D | 4134900 | Опора A | 77 |
| 02E | 4134901 | Опора B | 13 |
| 03 | M122275 | Болт | 36 |
| 04 | A590922 | Пружинная шайба | 36 |
| 09 | 4013896 | Крышка | 1 |
| 11 | 4510901 | Манжета | 1 |
| 12 | 4128863 | Пластина | 1 |
| 13 | J901020 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 4150603 | Манжета руббе | 1 |
| 21A | 7013449 замена: 4175219 | Крышка | 1 |
| 21A | 7013449 замена: J901225 | Крышка | 1 |
| 21A | 7013449 замена: 7015981 | Крышка | 1 |
| 21A | 7015981 замена: 7015982 | Крышка | 1 |
| 21B | 7013450 | Крышка | 1 |
| 21B | 7013450 замена: 4175219 | Крышка | 1 |
| 21B | 7013450 замена: J901225 | Крышка | 1 |
| 21B | 7015982 | Крышка | 1 |
| 21C | J901225 | Болт | 4 |
| 21C | J901240 | Болт | 4 |
| 21D | J901225 | Болт | 12 |
| 21E | J901260 | Болт | 4 |
| 21F | A590912 | Пружинная шайба | 20 |
| 21G | 449490 | Шайба | 20 |
| 21H | 8029203 | Крышка | 1 |
| 21I | 8029204 | Крышка | 1 |
| 21J | 3029190 | Крышка | 1 |
| 30A | 8027296 | Защитный кожух | 4 |
| 30B | 4150834 | Соединение | 4 |
| 30C | 4114405 | Шайба | 16 |
| 30D | J901645 замена: J931645 | Болт | 16 |
| 30D | J931645 замена: J931645 | Болт | 16 |
| 30E | A590916 | Пружинная шайба | 16 |
| 37 | 4147872 | Блок | 4 |
| 38 | J901640 | Болт | 8 |
| 39 | A590916 | Пружинная шайба | 8 |
| 40 | 9720608 | Ступень | 4 |
| 41 | J901230 | Болт | 8 |
| 42 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH103 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
