Трубопроводы системы смазки (передний) — HITACHI UH101

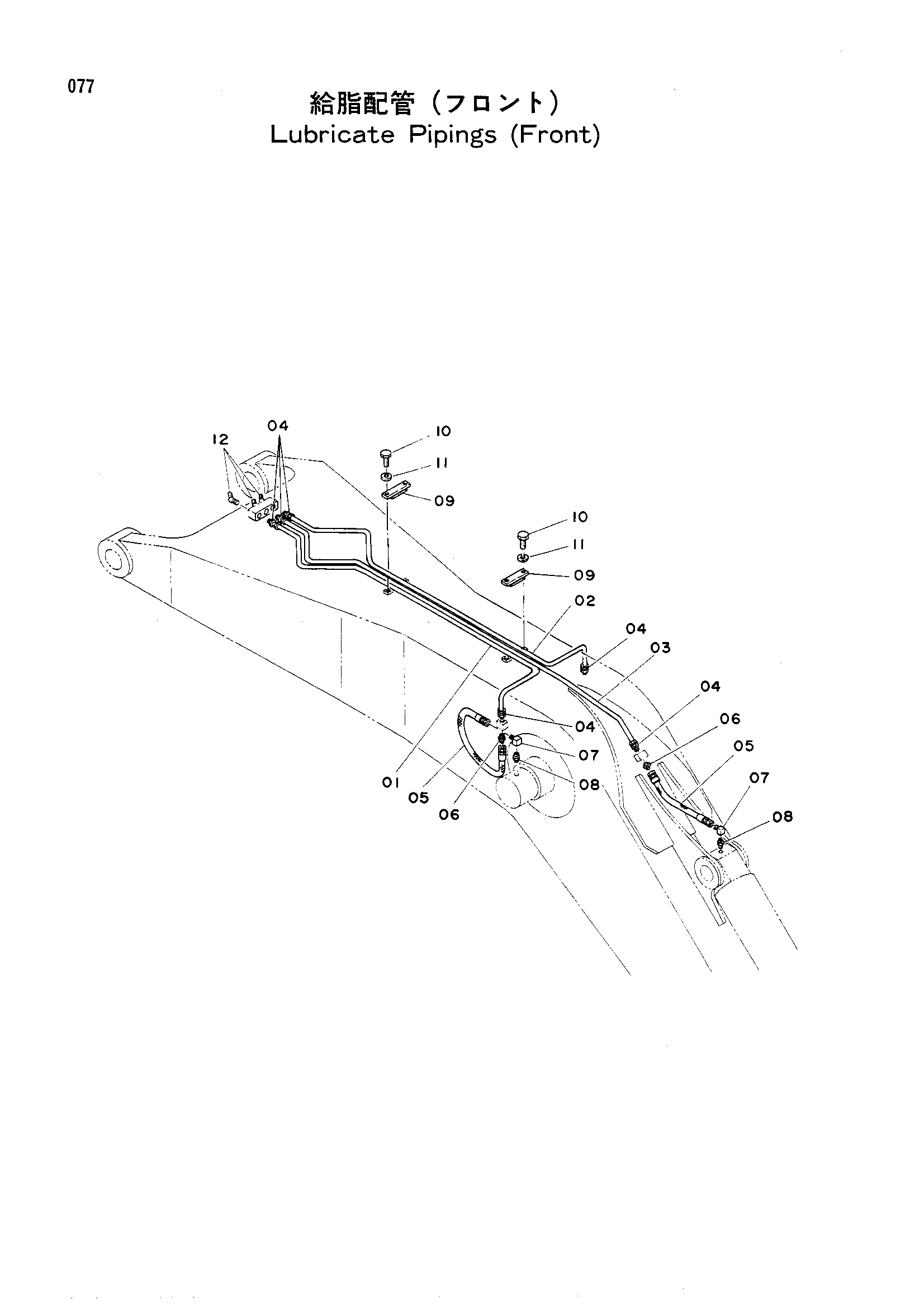

Заводская схема «Трубопроводы системы смазки (передний)» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3008331 | Трубка | 1 |
| 01 | 3027110 | Трубка | 1 |
| 01-04 | 9050647 | Трубка в сборе | 1 |
| 02 | 3008332 | Трубка | 1 |
| 02 | 3027111 | Трубка | 1 |
| 03 | 3008333 | Трубка | 1 |
| 03 | 3027112 | Трубка | 1 |
| 04 | 4038673 | Адаптер | 6 |
| 04 | 4160640 | Штуцер трубки | 6 |
| 05 | 4512113 | Шланг (17) | 3 |
| 06 | 94-1301 | Адаптер | 3 |
| 07 | 94-1401 | Угловой штуцер | 3 |
| 08 | 4031492 | Адаптер | 3 |
| 09 | 4054024 | Хомут | 2 |
| 10 | M111032 | Болт | 4 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | J75581 | Штуцер PT1/8 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
