Двигатель — HITACHI UH101

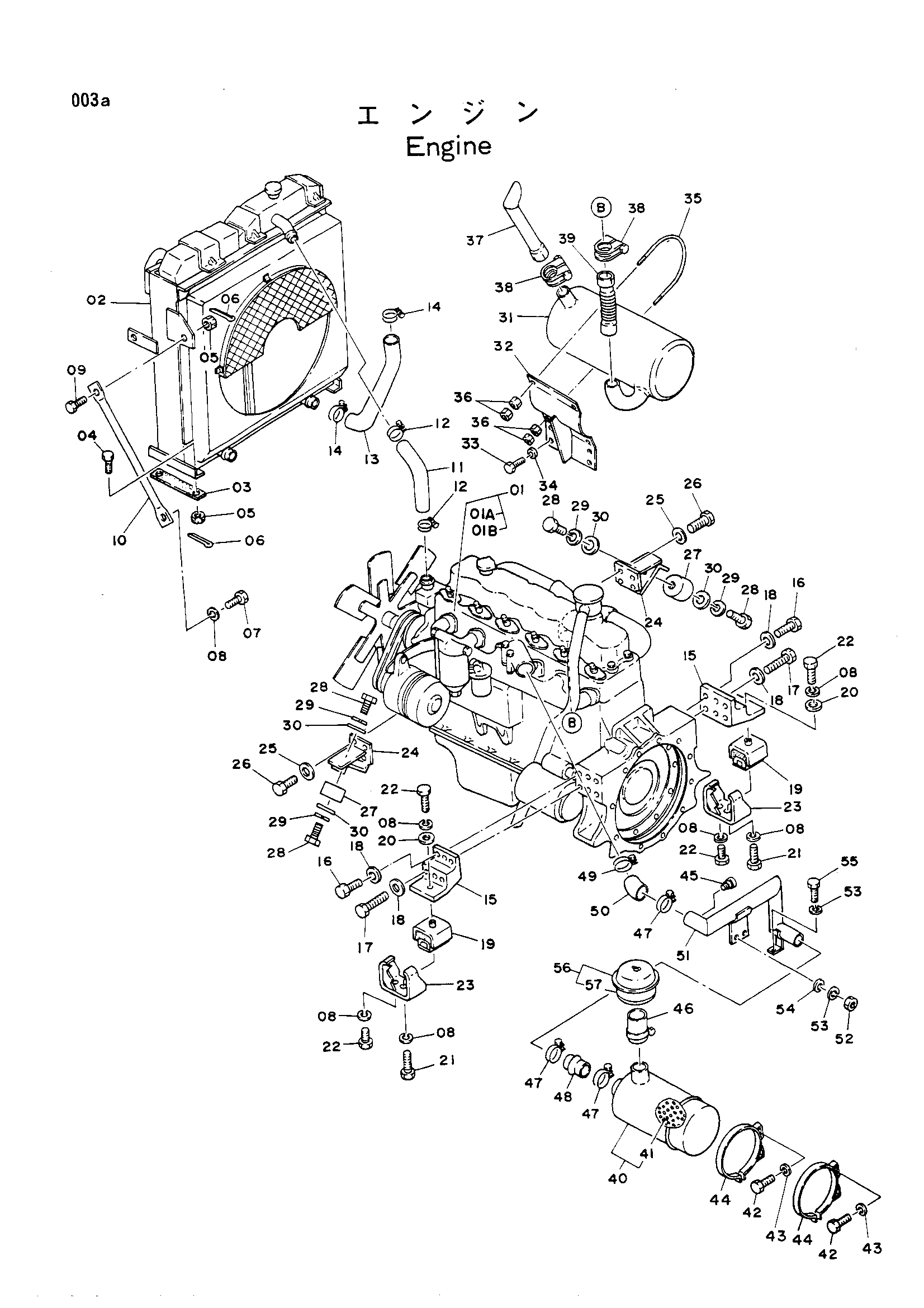

Заводская схема «Двигатель» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4117831	Двигатель	1
01A	4507887	Элемент фильтр (для двигатель масляный)	1
01B	4091472	Элемент фильтр (для топливный)	1
02	4117832	Радиатор	1
03	4036576	Пластина резиновый (2)	2
04	446335	Болт UH03-1	4
05	M631619	Корончатая гайка	6
06	A764036	Шплинт	6
07	M111625	Болт 16X25	2
08	A590916	Пружинная шайба	10
09	445139	Болт	2
10	4118544	Стойка	2
11	4086892	Водяной шланг	1
12	4504198	Хомут шланга	2
13	3015799	Водяной шланг	1
14	4504199	Хомут шланга	2
15	3019035	Опора	2
16	M221445	Болт	6
17	M221480	Болт	6
18	4114404	Шайба	12
19	3501048	Резиновая прокладка	2
20	4087197	Шайба	2
21	M111650	Болт	2
22	M111632	Болт	6
23	8013629	Ограничитель	2
24	8020854	Кронштейн	2
25	4086891	Шайба	8
26	M221236	Болт 12X35.5	8
27	4088986	Резиновая прокладка	2
28	M111428	Болт	4
29	A590914	Пружинная шайба	4
30	4086894	Шайба	4
31	4114522	Глушитель	1
32	8020169	Кронштейн	1
33	M111225	Болт	4
34	A590912	Пружинная шайба	4
35	4114521	U-образный болт	2
36	M501008	Гайка	8
37	9711738	Выпускная труба	1
38	4078982	Хомут	2
39	9712458	Выпускная труба	1
40	4084715	Воздушный фильтр	1
41	4509010	Элемент воздушный	1
42	M111016	Болт	4
43	A590910	Пружинная шайба	4
44	4084882	Лента	2
45	D911699	Индикатор	1
46	4084713	Удлинитель	1
47	4507397	Хомут шланга	3
48	4084714	Резиновый шланг	1
49	4512716	Хомут шланга	1
50	4110650	Шланг	1
51	7010189	Трубка	1
52	M501008	Гайка	2
53	A590910	Пружинная шайба	3
54	A590110	Шайба	2
55	M211025	Болт H	1
56	4505403	Фильтр PRE	1
57	4045174	Коллектор пыль	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
