Насосный агрегат — HITACHI UH101

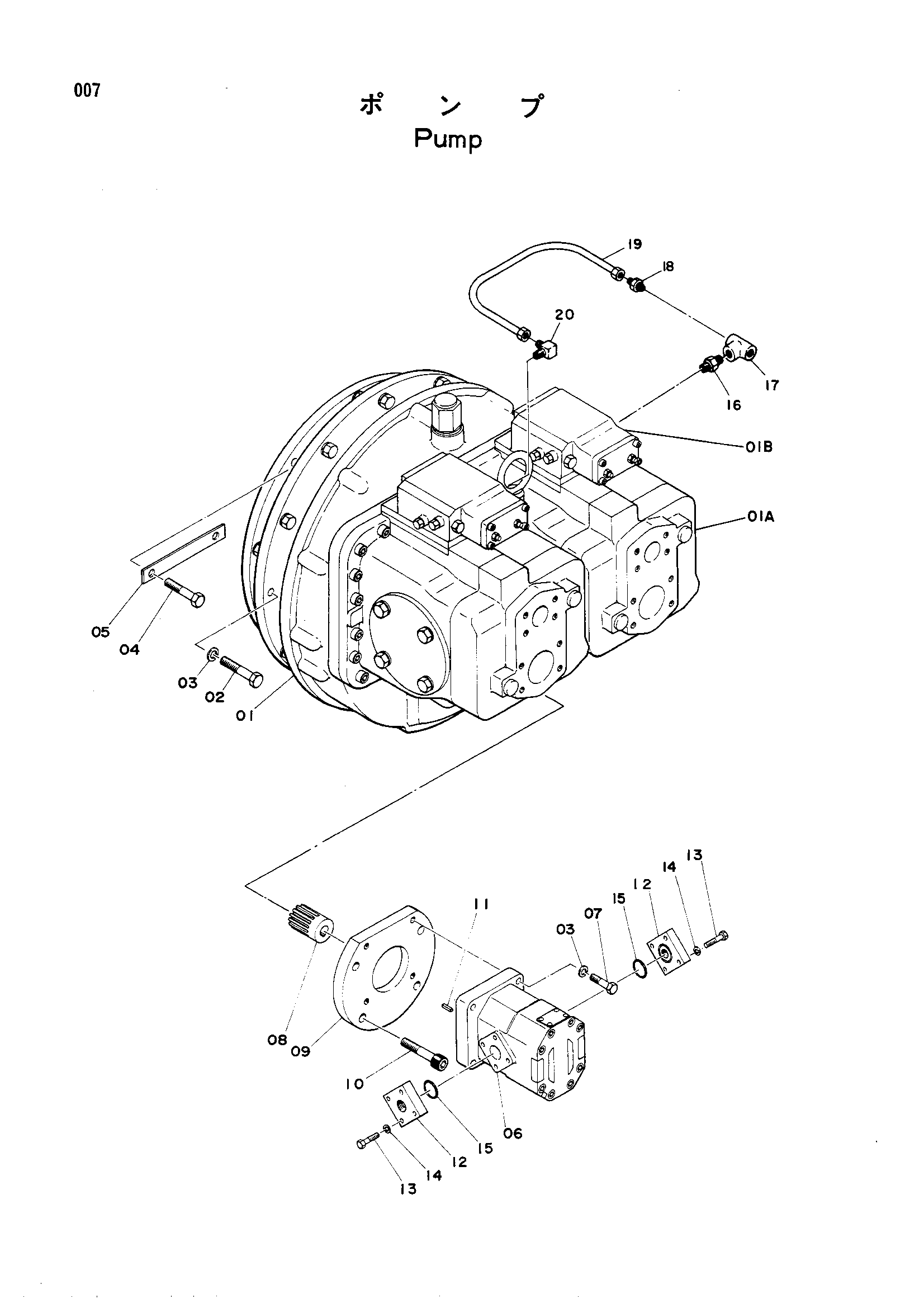

Заводская схема «Насосный агрегат» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4117833 | Поршневой насос | 1 |
| 01A | 4135157 | Поршневой насос | 1 |
| 01B | 4129994 | Регулятор | 2 |
| 02 | M211036 | Болт H | 12 |
| 03 | A590910 | Пружинная шайба | 16 |
| 04 | M211032 | Болт H | 8 |
| 05 | 4118564 | Стопорная пластина | 4 |
| 06 | 4511877 | Шестерённый насос | 1 |
| 07 | M111036 | Болт | 4 |
| 08 | 3502652 | Втулка | 1 |
| 09 | 2500958 | Пластина | 1 |
| 10 | M341228 | Болт с внутренним шестигранником | 4 |
| 11 | 4041710 | Шпонка | 1 |
| 12 | 4509434 | Крышка | 2 |
| 13 | M200832 | Болт | 8 |
| 14 | A590908 | Пружинная шайба | 8 |
| 15 | A810025 | Уплотнительное кольцо G25 | 2 |
| 16 | 94-1701 | Адаптер S (130) | 1 |
| 17 | 94-0660 | TEE S (100) | 1 |
| 18 | 4060159 | Штуцер трубки | 1 |
| 18 | 4140643 | Штуцер трубки | 1 |
| 18-20 | 9050643 | Трубка в сборе | 1 |
| 19 | 4056250 | Трубка | 1 |
| 19 | 4147974 | Трубка | 1 |
| 20 | 4060160 | Штуцер трубки | 1 |
| 20 | 4140649 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
