Пилотный клапан — HITACHI UH101

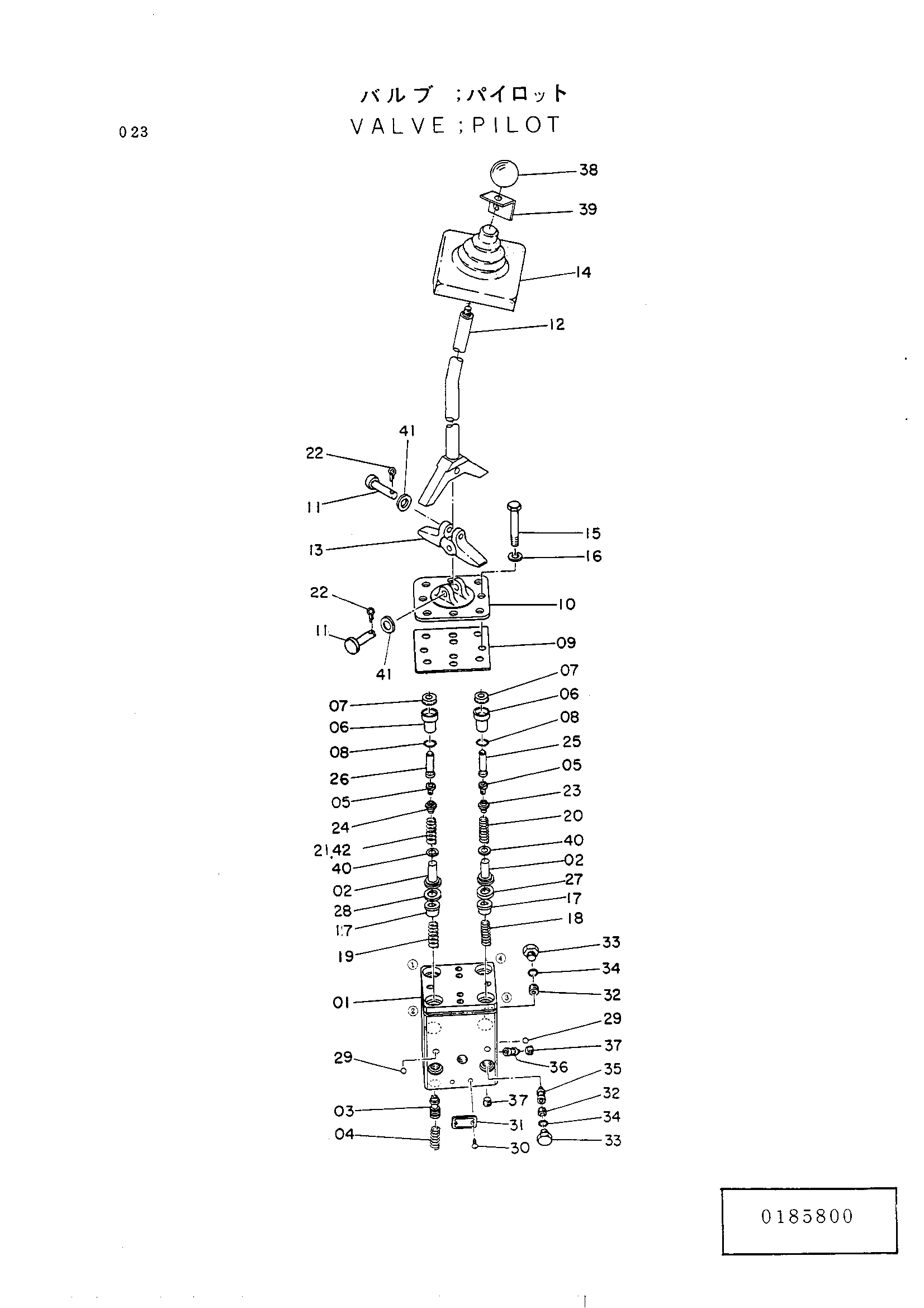

Заводская схема «Пилотный клапан» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9042357	Пилотный клапан	1
01	1001166	Корпус	1
02	4040575	Держатель пружина	4
03	4040574	Золотник	4
04	4509486	Пружина обратный	4
05	4509483	Болт с внутренним шестигранником	4
06	4040576	Разъём	4
07	4506377	Манжета	4
08	955656	Уплотнительное кольцо	4
09	4040646	Регулировочная шайба	3
10	3019546	Держатель	1
11	4101861	Палец	2
12	8022378	Рычаг	1
13	4111102	Кулачок	1
14	3501504	Крышка рычаг	1
15	M211028	Болт	4
16	A590910	Пружинная шайба	4
17	4045100	Держатель	4
18	4124772	Пружина	2
19	4124773	Пружина	2
20	4050138	Пружина	2
21	4050038	Пружина	1
22	A762516	Шплинт	2
23	4047453	Втулка	2
24	4047408	Втулка	2
25	9703863	Толкатель	2
26	9703862	Толкатель	2
27	4047559	Проставка	2
28	4045103	Проставка	2
29	4009412	Шарик	8
30	M492564	Приводной винт	2
31	4506435	Информационная табличка	1
32	4506316	Винт держатель	4
33	4506317	Пробка	4
34	957366	Уплотнительное кольцо	4
35	4040572	Золотник	2
36	4040573	Золотник	1
37	4012541	Пробка	4
38	445412	Рукоятка	1
39	4511329	Кронштейн	1
40	4118796	Регулировочная шайба	12
41	4101860	Шайба	2
42	4127639	Пружина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
