Поддерживающий каток — HITACHI UH101

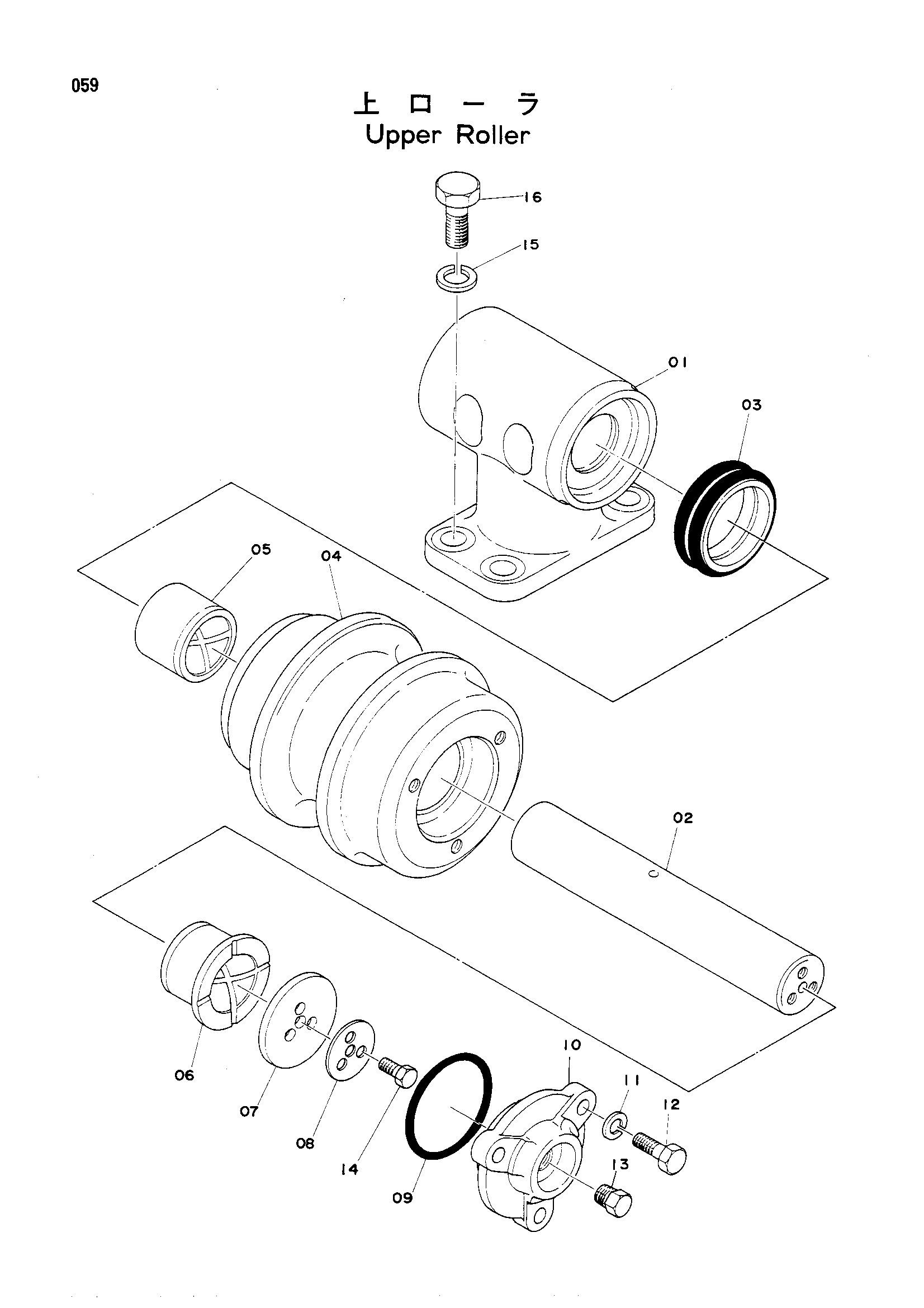

Заводская схема «Поддерживающий каток» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9036146 | Каток верхний в сборе | 4 | |
| 01 | 3019106 | Кронштейн | 1 |
| 02 | 3015347 замена: 3025547 | Вал (каток) | 1 |
| 02 | 3025547 замена: 3015347 | Мост | 1 |
| 03 | 4110359 | Комплект уплотнений | 1 |
| 04 | 7003696 замена: 8024740 | Ролик | 1 |
| 04 | 8024740 замена: 7003696 | Ролик | 1 |
| 04-06 | 9042876 | Каток(витхбусхинг) | 1 |
| 05 | 4123250 | Втулка | 1 |
| 06 | 4123249 | Втулка | 1 |
| 07 | 4114654 | Шайба | 1 |
| 08 | 420639 | Стопорная шайба | 1 |
| 09 | 923836 | Уплотнительное кольцо | 1 |
| 10 | 314016 | Крышка | 1 |
| 11 | A590912 | Пружинная шайба | 3 |
| 12 | M111236 | Болт | 3 |
| 13 | 447483 | Пробка | 1 |
| 14 | M220820 | Болт | 3 |
| 15 | A590916 | Пружинная шайба | 4 |
| 16 | M111636 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
