Радиатор — HITACHI UH101

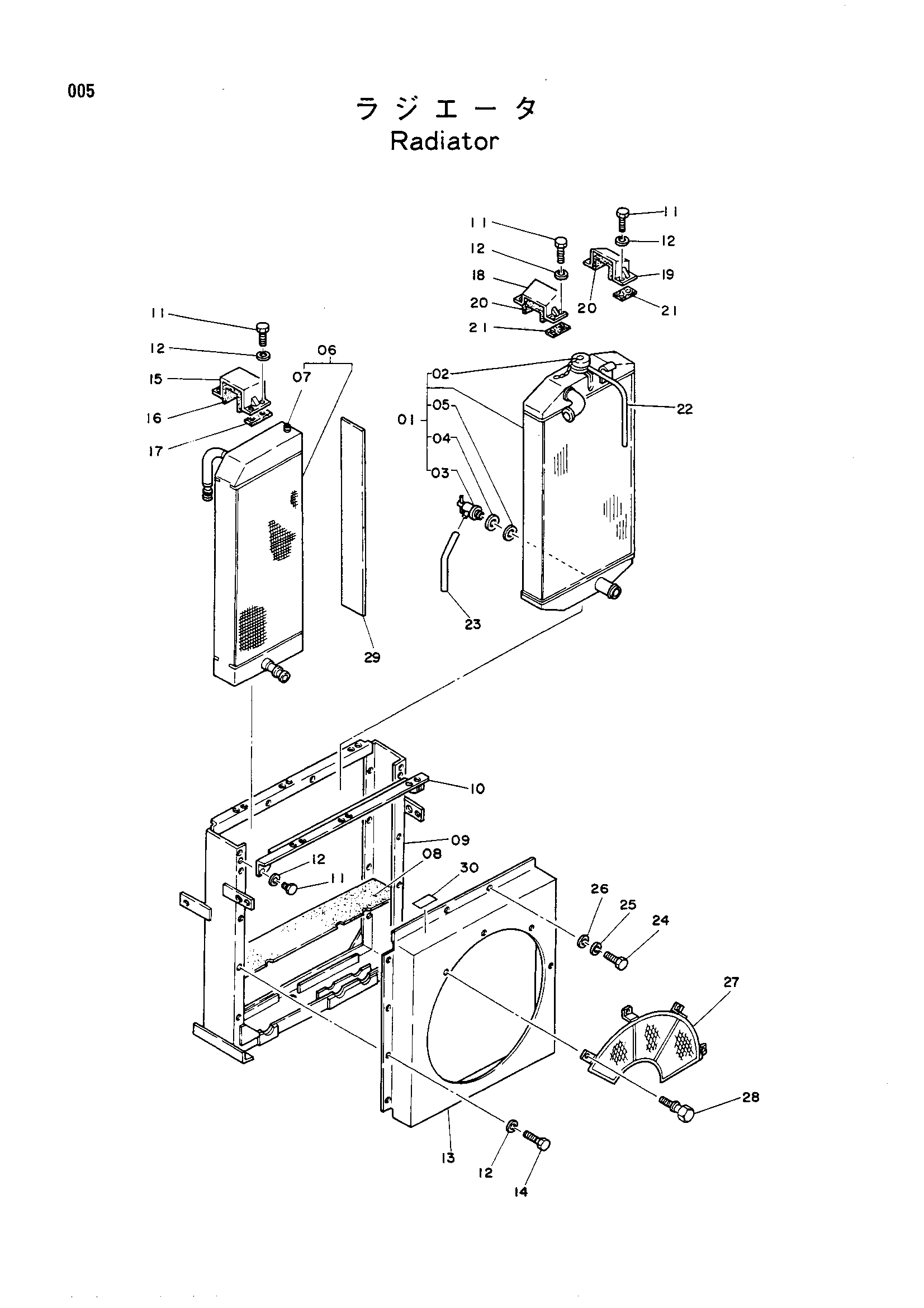

Заводская схема «Радиатор» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4109496 | Радиатор | 1 |
| 01-29 | 4117832 | Радиатор в сборе | 1 |
| 02 | 4067603 | Колпачок радиатор | 1 |
| 03 | 4067602 | Кокк дренажный | 1 |
| 04 | 4067600 | Манжета | 1 |
| 05 | 4067601 | Манжета | 1 |
| 06 | 4109497 | Масляный радиатор | 1 |
| 07 | 94-2014 | Пробка | 1 |
| 08 | 4109498 | Сиденье резиновый | 1 |
| 09 | 4109499 | Рама | 1 |
| 10 | 4109500 | Беам радиатор | 1 |
| 11 | M111025 | Болт | 16 |
| 12 | A590910 | Пружинная шайба | 24 |
| 13 | 4130243 | Направляющая вентилятор | 1 |
| 14 | M111020 | Болт | 8 |
| 15 | 4057146 | Держатель | 1 |
| 16 | 4057147 | Сиденье резиновый | 1 |
| 17 | 4057148 | Регулировочная шайба | 2 |
| 18 | 4057150 | Держатель | 1 |
| 19 | 4057151 | Держатель | 1 |
| 20 | 4057153 | Сиденье резиновый | 2 |
| 21 | 4057152 | Регулировочная шайба | 2 |
| 22 | 4057154 | Виниловый шланг | 1 |
| 23 | 4057155 | Виниловый шланг | 1 |
| 24 | M200610 | Болт | 2 |
| 25 | A590906 | Пружинная шайба | 2 |
| 26 | A590106 | Плоская шайба | 2 |
| 27 | 4130244 | Защита вентилятор | 1 |
| 28 | 4109503 | Болт | 4 |
| 29 | 4109504 | Манжета фелт | 1 |
| 30 | 4042374 | Информационная табличка (предупреждение для вентилятор) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
