Ходовой трансмиссия — HITACHI UH101

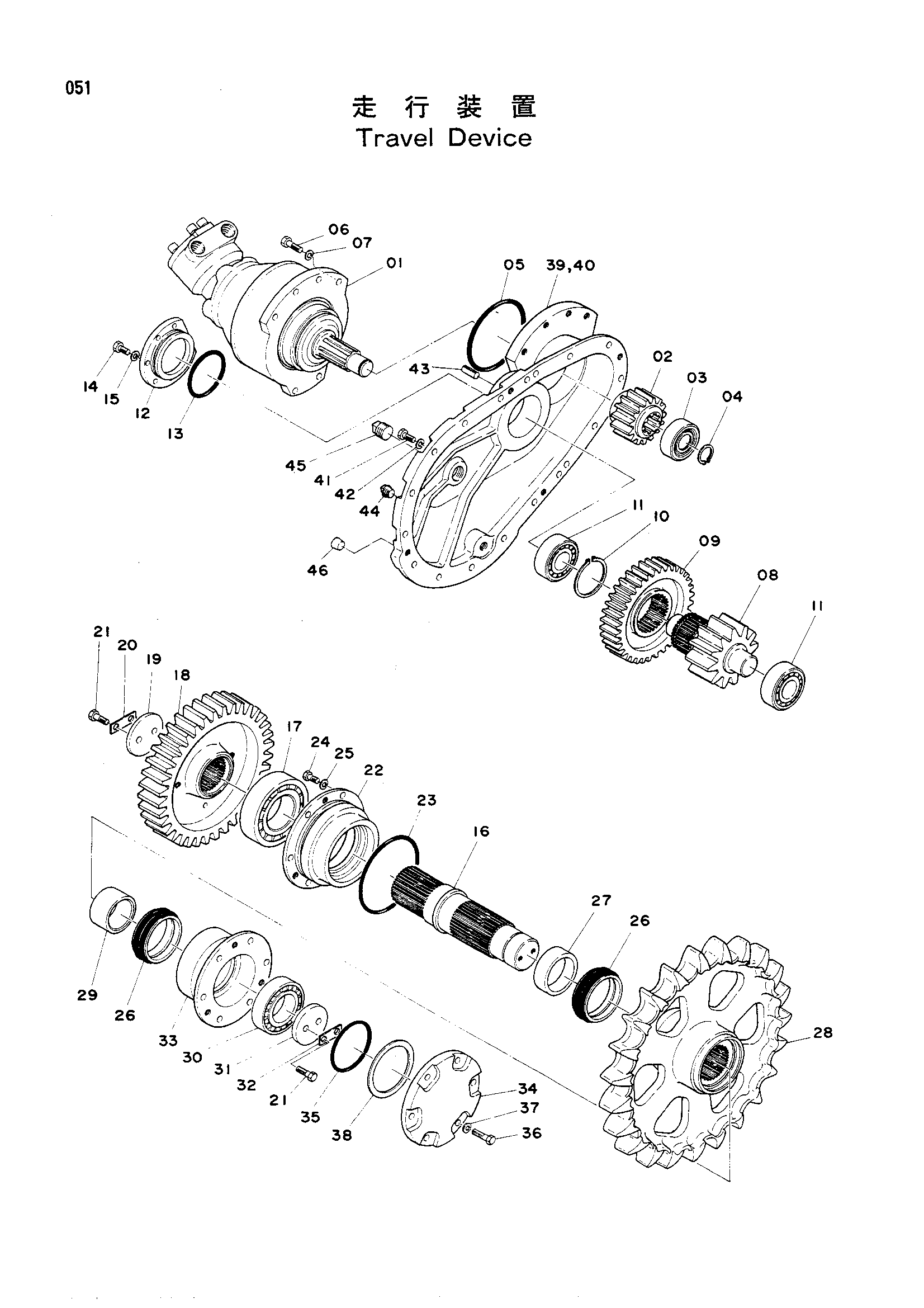

Заводская схема «Ходовой трансмиссия» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4034741	Гидромотор плунжер	2
02	3500677	Ведущая шестерня	2
03	4501902	Роликовый подшипник	2
04	991345	Кольцо ретаининг 36W	2
05	A810200	Уплотнительное кольцо	2
06	M111656	Болт	12
07	A590916	Пружинная шайба	12
08	2500860	Вал	2
09	3501423	Шестерня	2
10	4508188	Стопорное кольцо	2
11	4510121	Подшипник. спх.рол. (8)	4
12	3500144	Крышка A	2
13	A810125	Уплотнительное кольцо G125	2
14	M111232	Болт	12
15	A590912	Пружинная шайба	12
16	2500861	Вал дривинг	2
17	4510122	Подшипник. спх.рол.	2
18	2500859	Шестерня	2
19	4508186	Пластина	2
20	4503092	Стопорная пластина	2
21	M121645	Болт T	8
22	2500137	Картридж	2
23	A810220	Уплотнительное кольцо	2
24	M111236	Болт	12
25	A590912	Пружинная шайба	12
26	4110363	Комплект уплотнений	4
27	4511336	Проставка	2
28	1500263	Звёздочка	2
29	4511828	Проставка	2
30	4510123	Подшипник. спх.рол.	2
31	4510118	Пластина	2
32	4510117	Стопорная пластина	2
33	2500135	Картридж B	2
34	3502364	Крышка B	2
35	A810150	Уплотнительное кольцо	2
36	M111650	Болт	12
37	A590916	Пружинная шайба	12
38	4511319	Регулировочная шайба	2
39	1500089	Крышка (правый)	1
40	1500090	Крышка (левый)	1
41	M111636	Болт	32
42	A590916	Пружинная шайба	32
43	427156	Установочный штифт	4
44	4040608	Пробка	2
45	4040609	Пробка	2
46	428028	Пробка	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
