Гидролинии рабочего оборудования <сверхдлинный удлинённый> — HITACHI UH101

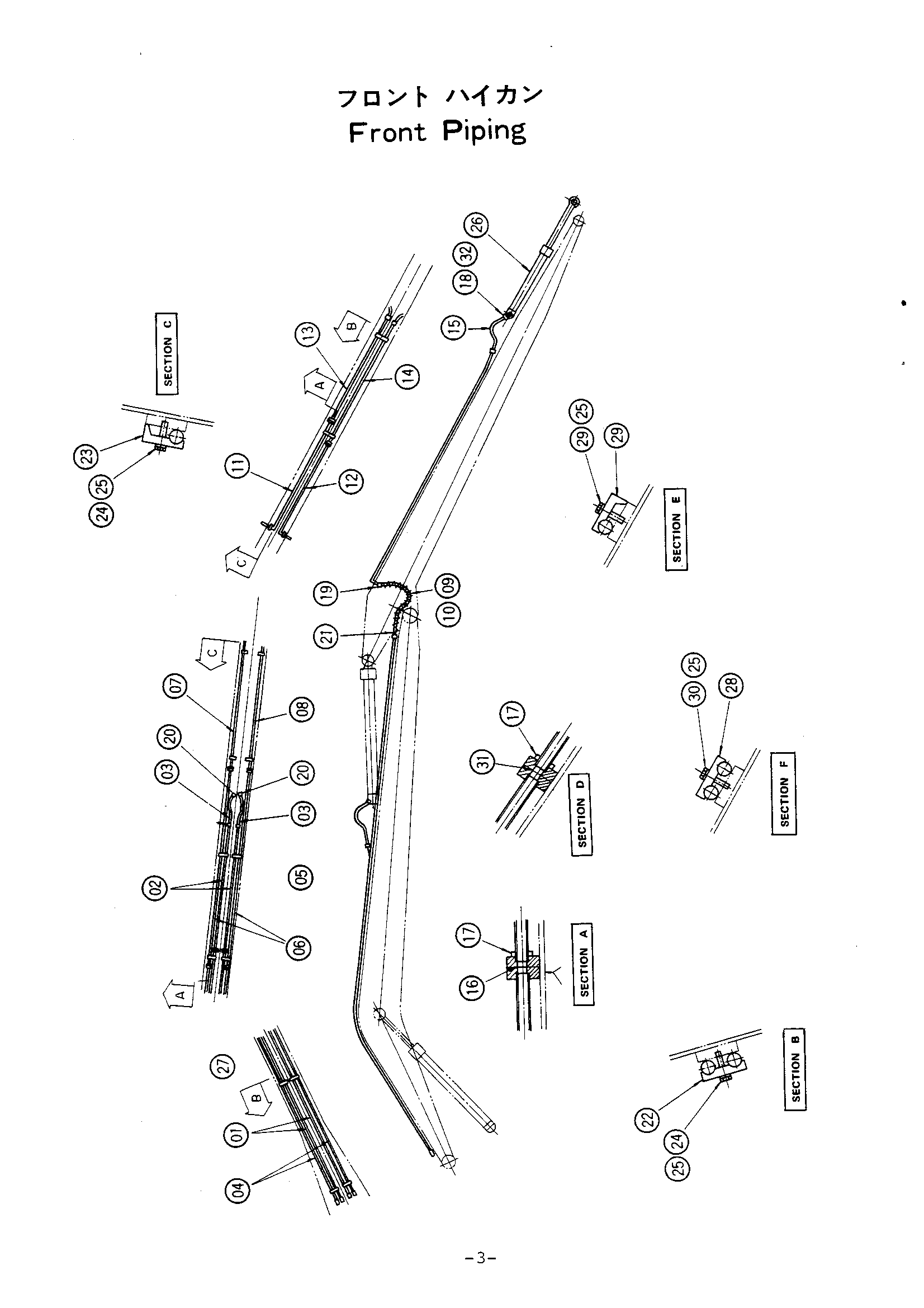

Заводская схема «Гидролинии рабочего оборудования <сверхдлинный удлинённый>» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8020589 | Трубка | 2 |
| 02 | 8020591 | Трубка | 2 |
| 03 | 4054388 | Шланг | 2 |
| 04 | 4055338 | Шланг (4) | 1 |
| 05 | 8020592 | Трубка | 2 |
| 06 | 8020593 | Трубка | 4 |
| 07 | 8017832 | Трубка | 1 |
| 08 | 8017831 | Трубка | 1 |
| 09 | 4074207 | Шланг | 2 |
| 10 | 4053610 | Защитный кожух | 2 |
| 11 | 8017833 | Трубка | 1 |
| 12 | 8017834 | Трубка | 1 |
| 13 | 8020594 | Трубка | 1 |
| 14 | 8020595 | Трубка | 1 |
| 15 | 4055264 | Шланг | 2 |
| 16 | A811035 | Уплотнительное кольцо | 10 |
| 17 | M351040 | Болт с внутренним шестигранником | 48 |
| 18 | 4037802 | Адаптер | 2 |
| 19 | 94-1304 | Адаптер | 2 |
| 20 | 94-1305 | Адаптер | 2 |
| 21 | 4061743 | Шайба | 2 |
| 22 | 4053600 | Хомут трубки | 8 |
| 23 | 4053598 | Хомут трубки | 4 |
| 24 | M111263 | Болт | 12 |
| 25 | A590912 | Пружинная шайба | 16 |
| 26 | 4036796 | Гидроцилиндр ковша | 1 |
| 27 | 8020590 | Трубка | 2 |
| 28 | 4053596 | Хомут трубки | 2 |
| 29 | 4053595 | Хомут трубки | 2 |
| 30 | M111250 | Болт | 4 |
| 31 | A811030 | Уплотнительное кольцо | 2 |
| 32 | 4506418 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
