Гидроцилиндр стрелы (правый) — HITACHI UH101

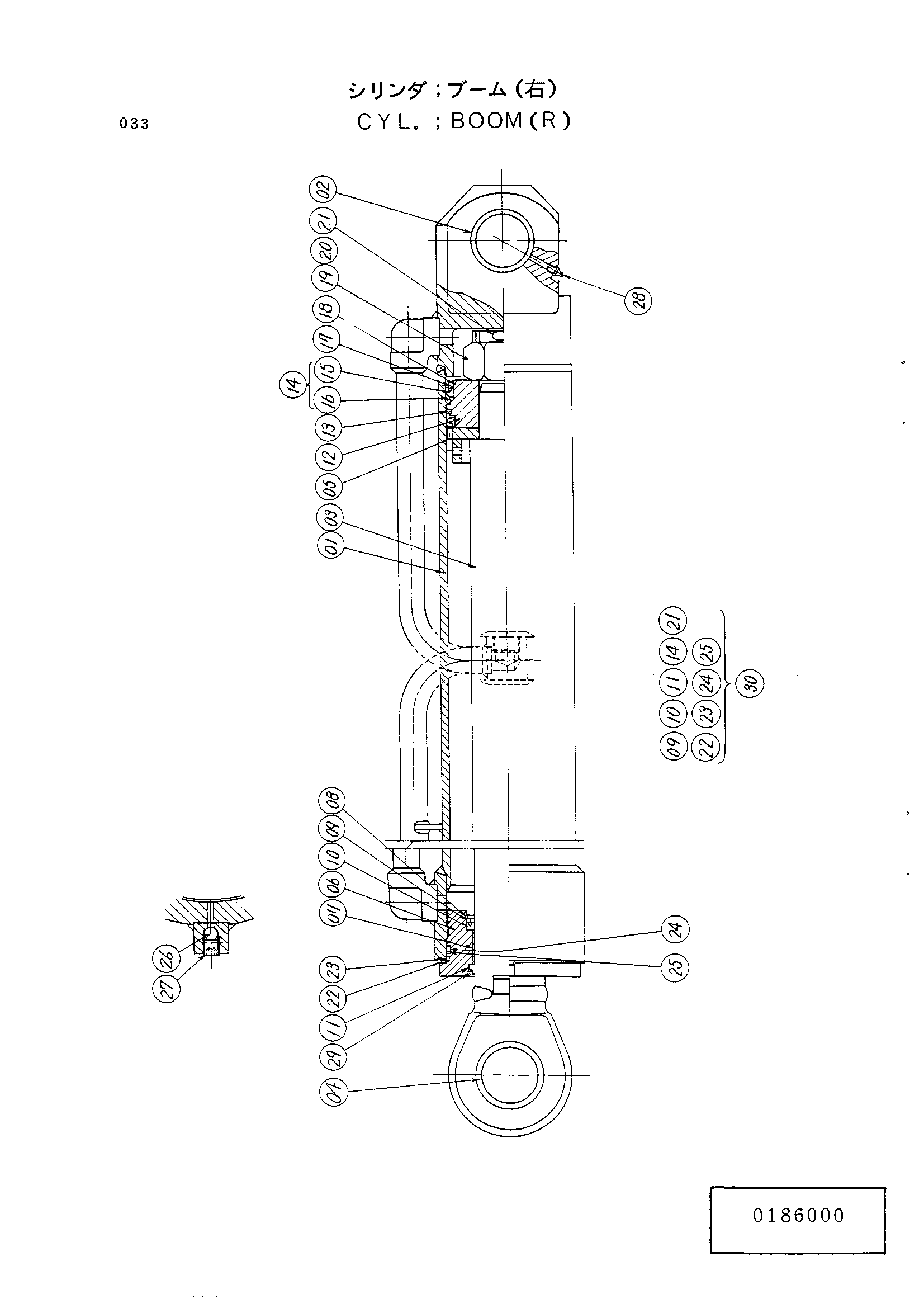

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2015109 | Гидроцилиндр стрелы (правый) | 1 | |
| 01 | 0186001 | Труба гидроцилиндра | 1 |
| 02 | 0186002 | Втулка | 1 |
| 03 | 0186003 | Шток поршня | 1 |
| 04 | 0140808 | Втулка | 1 |
| 05 | 4039670 | Проставка | 1 |
| 06 | 0186004 | Головка гидроцилиндра | 1 |
| 07 | 0141005 | Втулка | 1 |
| 08 | 0146305 | Стопорное кольцо | 1 |
| 09 | 0146306 | Манжета | 1 |
| 10 | 4094890 | У-ринг | 1 |
| 11 | 4094892 | Грязесъёмное кольцо | 1 |
| 12 | 4039671 | Поршень | 1 |
| 13 | 997344 | Поршневое кольцо | 2 |
| 14 | 0146412 | У-ринг в сборе | 2 |
| 15 | 966212 | У-ринг | 1 |
| 16 | 966256 | Хеал | 1 |
| 17 | 997347 | Держатель | 1 |
| 18 | 4510807 | Ограничитель | 1 |
| 19 | 4514478 | Регулировочная шайба | 1 |
| 20 | 4511919 | Корончатая гайка | 1 |
| 21 | 4511918 | Шплинт | 1 |
| 22 | 0127215 | Стопорная шайба | 1 |
| 23 | 0133705 | Уплотнительное кольцо | 1 |
| 24 | 4039657 | Уплотнительное кольцо | 1 |
| 25 | 4034646 | Опорное кольцо | 1 |
| 26 | 4036975 | Шарик | 2 |
| 27 | 4036976 | Установочный винт | 2 |
| 28 | 4009445 | Штуцер | 1 |
| 29 | 0143004 | Стопорное кольцо | 1 |
| 30 | 4129996 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
