Кабина — HITACHI UH101

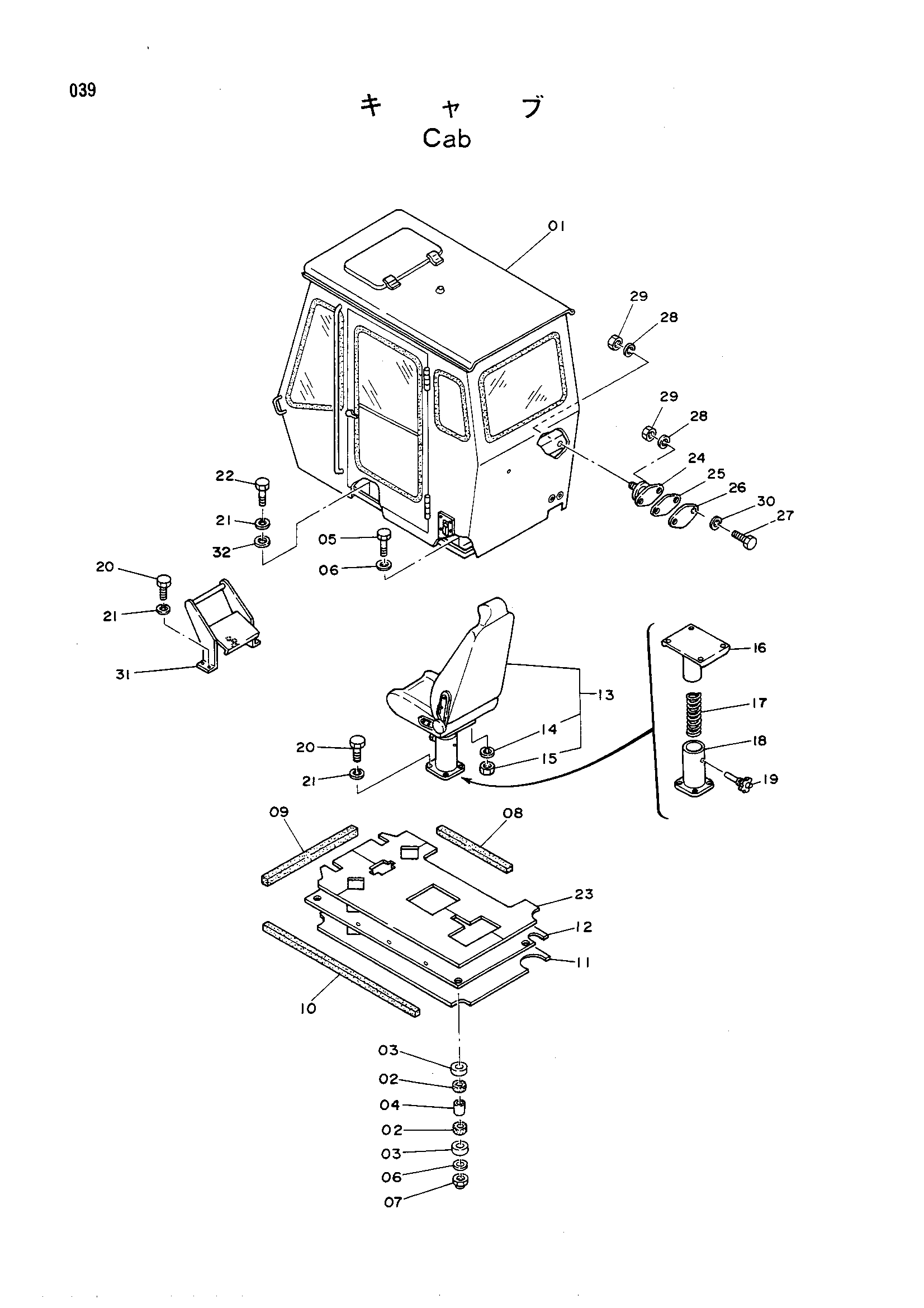

Заводская схема «Кабина» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4122498 замена: 4138123 | Кабина | 1 |
| 01 | 4138123 замена: 2017379 | Кабина в сборе | 1 |
| 01 | 4138123 замена: 4144220 | Кабина в сборе | 1 |
| 01 | 4138123 замена: A590110 | Кабина в сборе | 1 |
| 01 | 4138123 замена: M111022 | Кабина в сборе | 1 |
| 01 | 4144220 | Кабина | 1 |
| 02 | 4080426 | Резиновая подушка | 8 |
| 03 | 4086007 | Ограничитель | 8 |
| 04 | 4122246 | Проставка | 4 |
| 05 | M111600 | Болт | 4 |
| 06 | 4114405 | Шайба | 8 |
| 07 | 4026892 | U-образная гайка16 | 4 |
| 08 | 4111652 | Резиновая прокладка | 1 |
| 09 | 4119297 | Резиновая прокладка | 1 |
| 10 | 4119296 | Резиновая прокладка | 1 |
| 11 | 2015043 | Стекловата | 1 |
| 12 | 2015045 | Пол | 1 |
| 12 | 2017379 | Пол | 1 |
| 13 | 4125156 | Сиденье | 1 |
| 14 | A590908 | Пружинная шайба | 4 |
| 15 | M500807 | Гайка | 4 |
| 16 | 7011212 | Опора | 1 |
| 16-19 | 9043420 | Сиденье стойка | 1 |
| 17 | 4128812 | Пружина | 1 |
| 18 | 8023140 | Стойка | 1 |
| 19 | 8018630 | Ограничитель | 1 |
| 20 | M111018 | Болт | 8 |
| 21 | A590910 | Пружинная шайба | 15 |
| 22 | M111020 | Болт | 7 |
| 22 | M111022 | Болт | 7 |
| 23 | 2015044 | Коврик пола | 1 |
| 24 | 4504249 | Амортизатор | 2 |
| 25 | 4514942 | Регулировочная шайба | 4 |
| 26 | 4088277 | Регулировочная шайба | 4 |
| 27 | M111036 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 6 |
| 29 | M501008 | Гайка | 6 |
| 30 | J217083 | Шайба W3/8 | 4 |
| 31 | 8020578 | Подставка для ног | 1 |
| 32 | A590110 | Шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
