Гусеница — HITACHI UH101

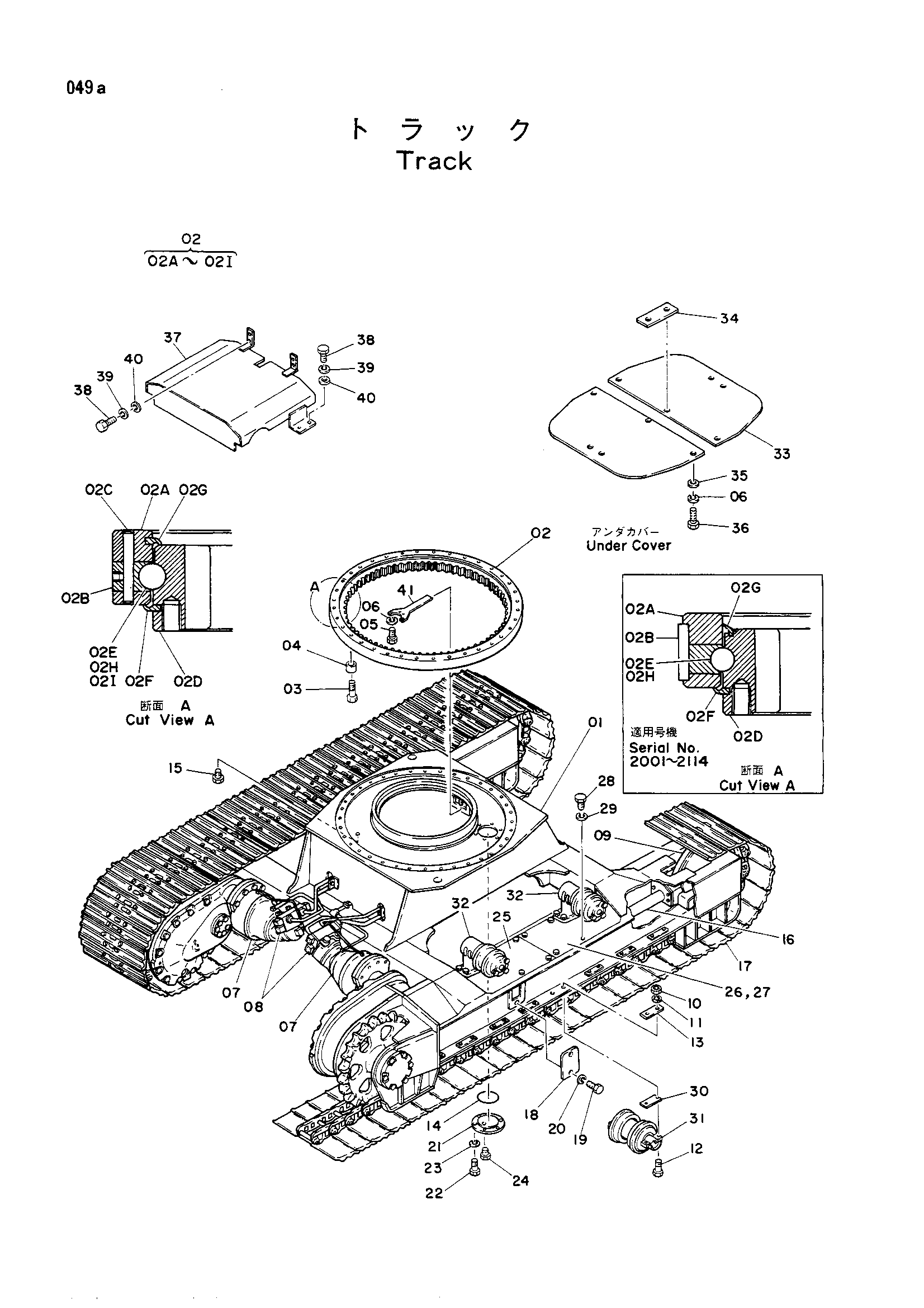

Заводская схема «Гусеница» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6004954	Гусеничная рама	1
02	4067846	Подшипник. поворот	1
02	9045950	Подшипник. поворот	1
02C	4082302	Палец тапер	1
02E	4095776	Шарик	106
02E	4134445	Шарик (1=121)	1
02F	4132718	Уплотнение	1
02G	4132717	Уплотнение	1
02H	4095777	Опора	106
02H	4127708	Опора A	121
02I	4127707	Опора B	5
03	M122090	Болт	36
04	4505744	Проставка	36
05	M121228	Болт	4
06	A590912	Пружинная шайба	14
07	9012465	Бортовой редуктор в сборе	1
08	9040895	Ход трубопроводы	1
09	9029843	Направляющее колесо в сборе	2
09	9402367	Направляющее колесо в сборе	2
10	M511613	Гайка H	64
11	A590916	Пружинная шайба	64
12	M121611	Болт	64
12	M121690	Болт	64
13	4510708	Проставка	32
14	A810165	Уплотнительное кольцо G165	1
15	4511194	Пробка	1
16	9403315	Гусеница пружина в сборе	2
17	9035246	Трукк-линк в сборе	2
18	4505649	Крышка	2
19	M111018	Болт	4
20	A590910	Пружинная шайба	4
21	488378	Крышка B	1
22	M111025	Болт	6
23	A590910	Пружинная шайба	6
24	J75283	Пробка масляный PT3/8	1
25	4075753	Крышка	2
26	8011250	Крышка (левый)	1
27	8011251	Крышка (правый)	1
28	M111018	Болт	16
29	A590910	Пружинная шайба	16
30	4514224	Пластина	32
31	9041493	Опорный каток в сборе	16
31	9402072	Опорный каток в сборе	16
32	9036146	Поддерживающий каток в сборе	4
33	4126486	Пластина	2
34	4121891	Штанга	1
35	J217084	Шайба W1/2	10
36	M111232	Болт	10
37	7004848	Крышка	1
38	M111022	Болт	8
39	A590910	Пружинная шайба	8
40	A590110	Шайба	8
41	4108842	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
