Механизм натяжения — HITACHI UH101

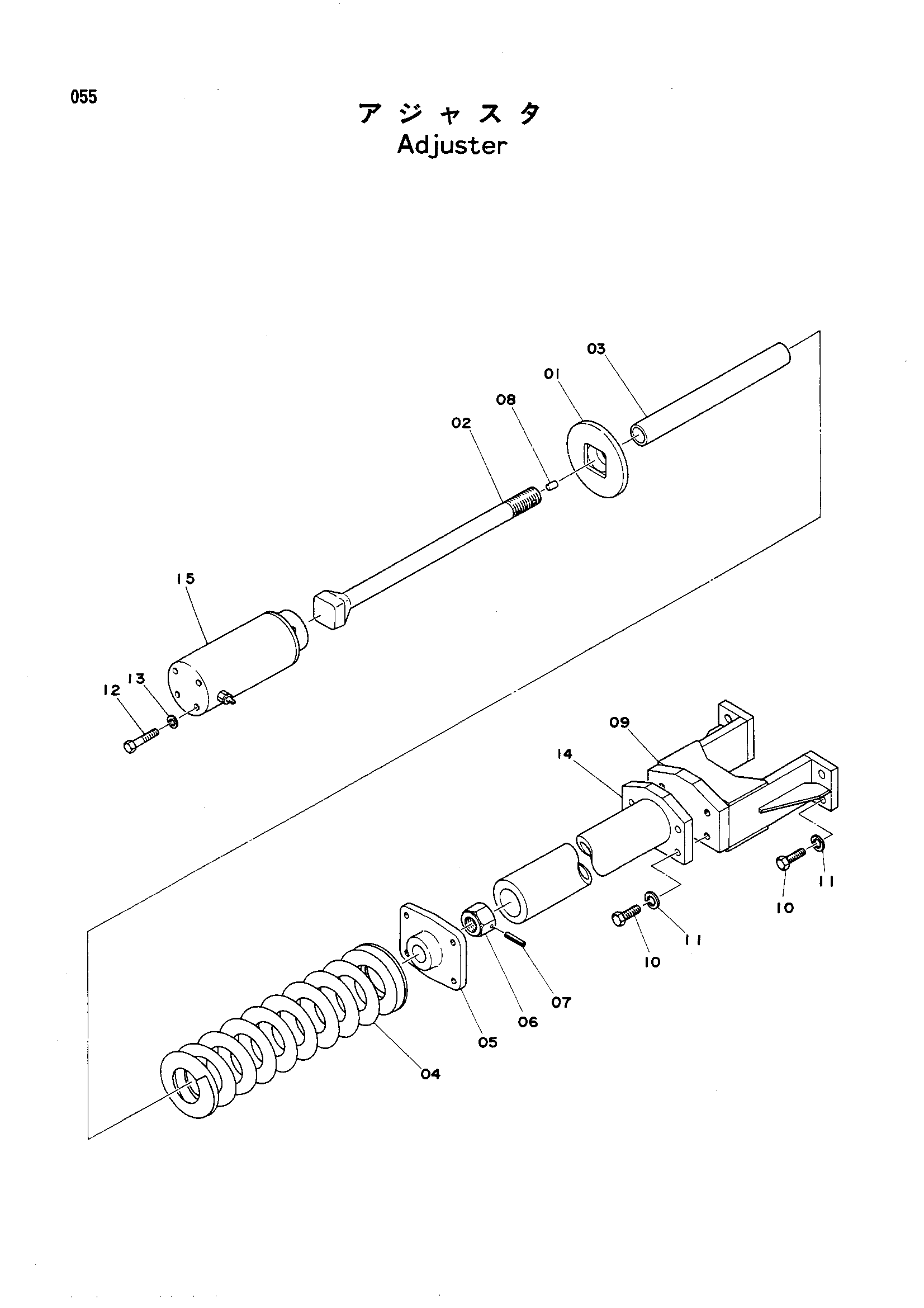

Заводская схема «Механизм натяжения» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9403315 | Гусеница пружина в сборе | 2 | |
| 01 | 3500604 | Сиденье | 1 |
| 02 | 3501747 | Болт | 1 |
| 03 | 3502786 | Проставка | 1 |
| 04 | 3500603 | Пружина | 1 |
| 05 | 3011304 | Держатель пружина | 1 |
| 06 | 4514225 | Гайка 36 | 1 |
| 07 | 4502750 | Палец пружина (10) | 1 |
| 08 | 420433 | Пробка | 1 |
| 09 | 7501732 | Вилка | 1 |
| 10 | M121650 | Болт T | 8 |
| 11 | A590916 | Пружинная шайба | 8 |
| 12 | M111656 | Болт | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | 8502116 | Шток | 1 |
| 15 | 9023970 | Механизм натяжения гидроцилиндр. в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
