Рама — HITACHI UH101

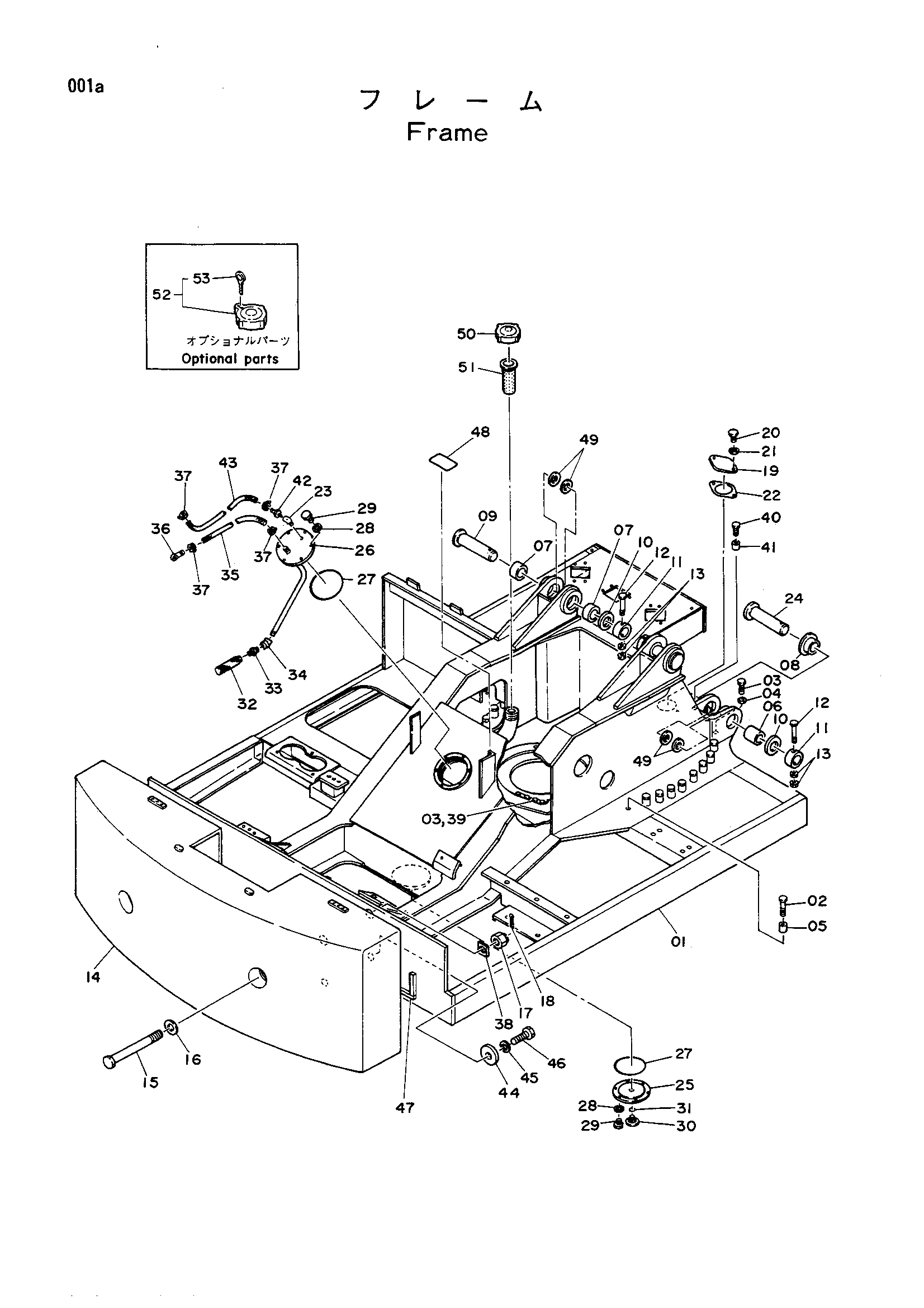

Заводская схема «Рама» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5001073	Рама основной	1
02	M122090	Болт	22
03	M122050	Болт T 20X50	15
04	A590920	Пружинная шайба	6
05	4512337	Проставка	22
06	495367	Втулка	2
07	495370	Втулка	4
08	4505621	Втулка	2
09	3022442 замена: 3029090	Палец	2
09	3029090 замена: 3022442	Палец	2
10	494621	Шайба	4
11	4505597	Ограничитель B	4
12	M121601	Болт	4
13	M501610	Гайка B16	8
14	6004626	Противовес	1
15	4065710	Болт	2
16	A590139	Шайба	2
17	487296	Корончатая гайка	2
18	A768080	Шплинт	2
19	4013896 замена: 4122901	Крышка	1
19	4013896 замена: 4122901	Крышка	1
19	4122901 замена: 4013896	Крышка	1
20	M111020	Болт	2
21	A590910	Пружинная шайба	2
22	4510901	Манжета	1
23	94-0630	Угловой штуцер S (40)	1
24	3022441 замена: 3029089	Палец	2
24	3029089 замена: 3022441	Палец	2
25	9704683	Крышка	1
26	8022302	Крышка	1
27	A810165	Уплотнительное кольцо G165	2
28	A590910	Пружинная шайба	12
29	M111025	Болт	12
30	453142	Пробка дренажный	1
31	954495	Уплотнительное кольцо	1
32	445101	Фильтрующий элемент	1
33	J70783	Адаптер	1
34	94-0601	Угловой штуцер	1
35	4061409	Шланг	1
36	4053152	Трубка топливный	1
37	4514700	Зажим шланг(T)	4
38	4513388	Шайба	4
39	4514484	Стопорная шайба	5
40	M122080	Болт T 20X80	2
41	4032914	Проставка	2
42	4055650	Адаптер	1
43	4061410	Топливный шланг 1300	1
44	4065709	Ограничитель	2
45	A590930	Пружинная шайба	2
46	M113090	Болт	2
47	4129946	Резиновая прокладка	1
48	4128311	Информационная табличка (топливный бак) (японский)	1
48	4133888	Информационная табличка (топливный бак) (английский)	1
49	4095356	Регулировочная шайба	8
50	4055886	Колпачок	1
51	4512903	Фильтр	1
52	4062324	Колпачок	1
53	4062325	Шпонка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
