Рукоять — HITACHI UH101

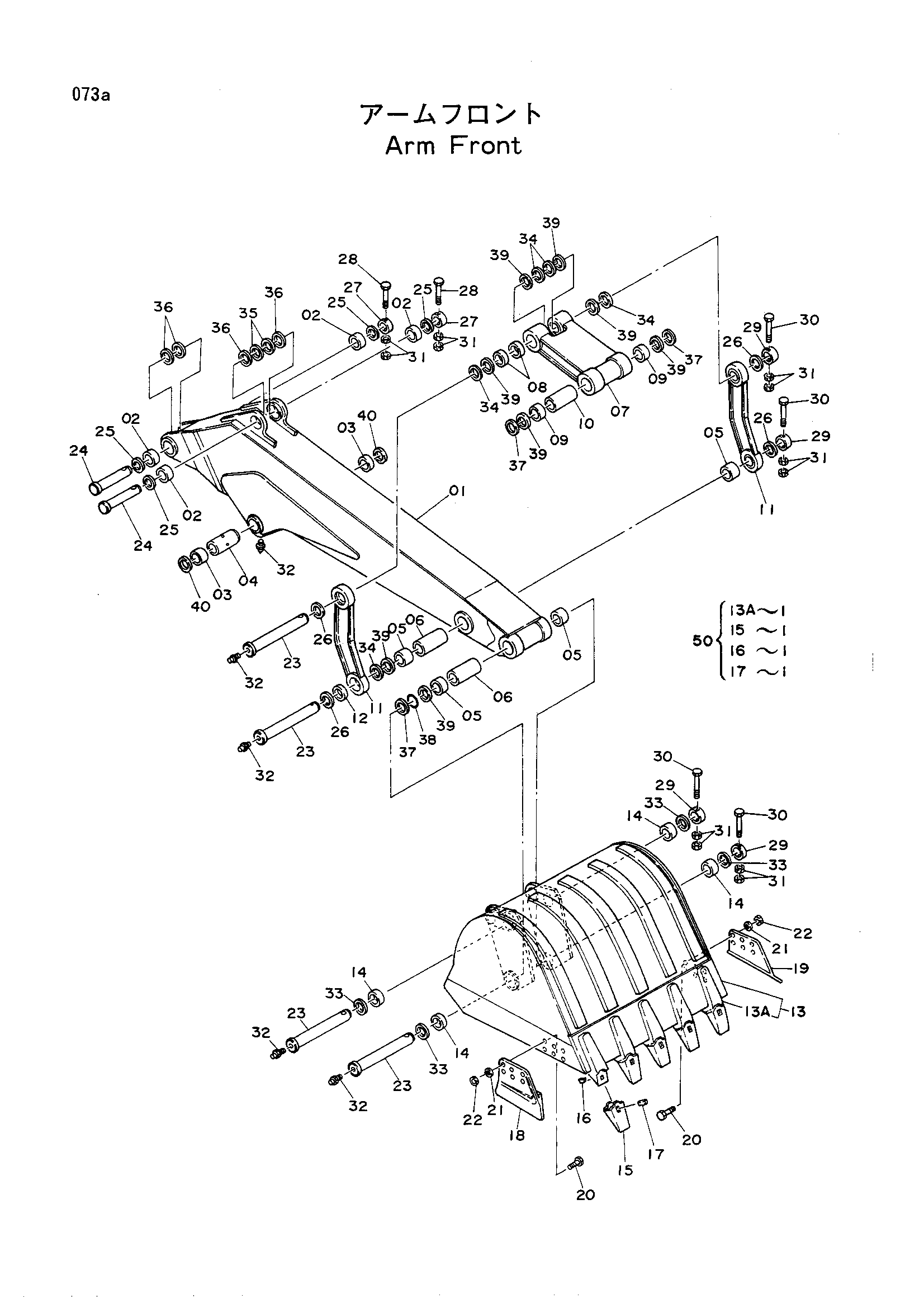

Заводская схема «Рукоять» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6004616	Рукоять	1
01-06	9039462	Рукоять в сборе	1
02	4056347	Втулка	4
03	4084571	Втулка	2
04	4118383	Проставка	1
05	4095867	Втулка	4
06	4118381	Проставка	2
07	7010174	Тяга A	1
07-10	9039463	Тяга A в сборе	1
08	4095911	Втулка	4
09	4095867	Втулка	2
10	4118381	Проставка	1
11	8500791	Тяга B	2
11-12	9403194	Тяга B в сборе	2
12	4505620	Втулка	4
13	6004617	Ковш обратная лопата	1
13-22	9039464	Ковш в сборе	1
13A	4045168	Адаптер S A56-40	5
14	4118380	Втулка	6
15	4512365	Наконечник зуб 40S1	5
16	4512366	Палец блокировка 40PN	5
17	4501625	Резиновый блокировка 35-40LK	5
18	2003921	Резец боковой (правый)	1
19	2003920	Резец боковой (левый)	1
20	M122263	Болт	12
21	A590922	Пружинная шайба	12
22	M512228	Гайка H 22	12
23	3022444 замена: 3029094	Палец	4
23	3029094 замена: 3022444	Палец	4
24	3501377	Палец B	2
25	494621	Шайба	4
26	494622	Шайба	4
27	4505597	Ограничитель B	2
28	M121601	Болт	2
29	4505596	Ограничитель	4
30	M121602	Болт T	4
31	M501610	Гайка B16	12
32	J75481	Штуцер	5
33	4118382	Шайба	4
34	4097355	Регулировочная шайба2.3	6
35	4095364	Регулировочная шайба1.2	2
36	4095356	Регулировочная шайба2.3	4
37	4125303	Регулировочная шайба	4
38	4089028	Уплотнительное кольцо	2
39	4084578	Пылезащитное уплотнение	10
40	4067902	Пылезащитное уплотнение	2
50	9043129	Комплект наконечник	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
