Пилотные гидролинии (NO.1) — HITACHI UH101

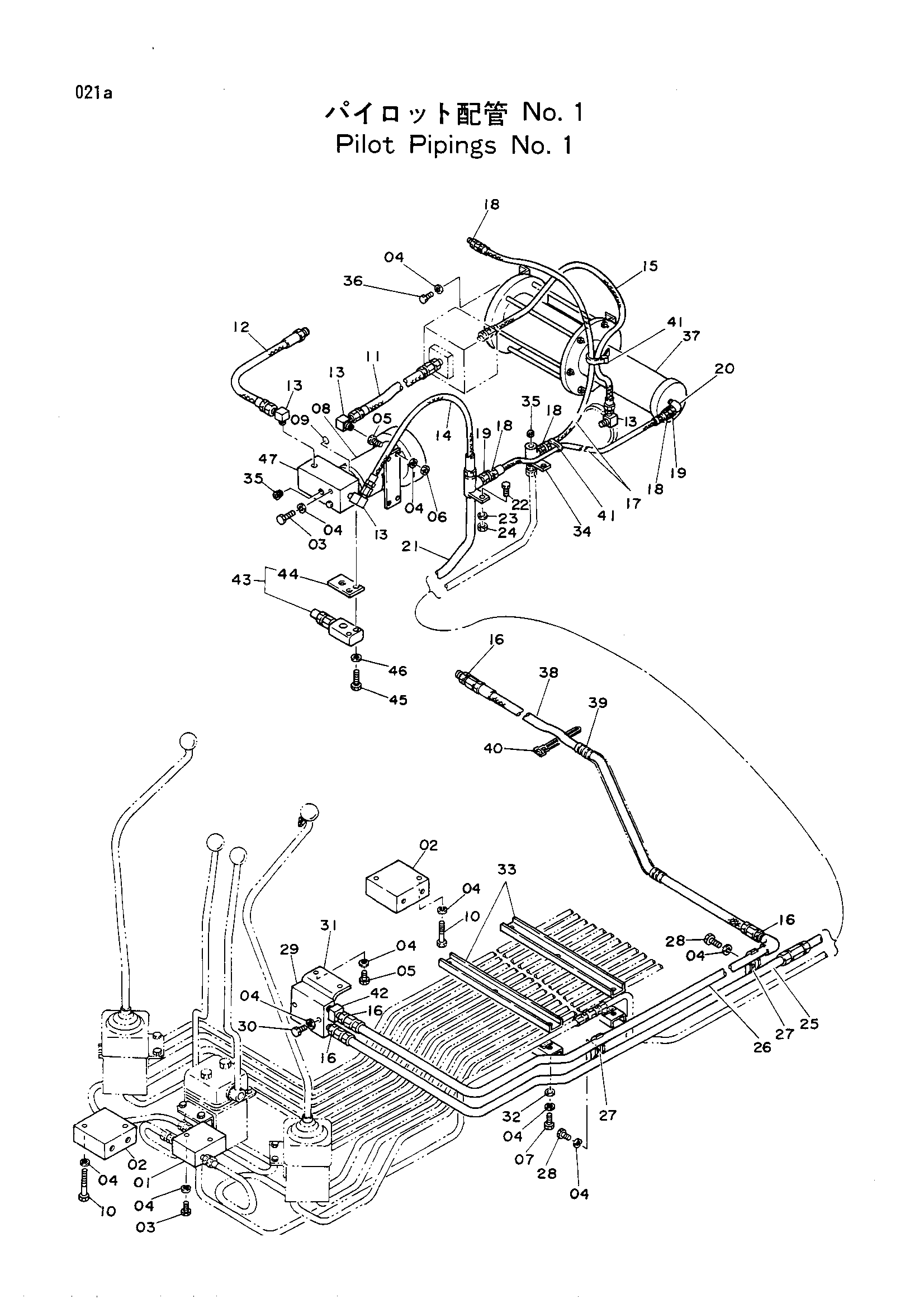

Заводская схема «Пилотные гидролинии (NO.1)» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4063315	Челночный клапан	1
02	9402950	Клапан	2
03	M111056	Болт 10X56	4
04	A590910	Пружинная шайба	28
05	M111025	Болт	6
06	M501008	Гайка	4
07	M111063	Болт 10X63	6
08	9016150	Пилотный фильтр в сборе	1
09	954493	Уплотнительное кольцо	1
10	M111071	Болт	4
11	4055246	Шланг	1
12	4055243	Шланг	1
13	94-1403	Угловой штуцер S 1/2(100)	4
14	4058936	Шланг	1
15	4054363	Резиновый шланг 600	1
16	94-1303	Адаптер S 1/2(130)	4
17	4509866	Нейлоновый шланг (8)	2
18	94-1301	Адаптер S 1/2(130)	4
19	94-1601	Переходник	2
20	94-0631	Угловой штуцер	1
21	8007208	Трубка	1
22	M200822	Болт	2
23	A590908	Пружинная шайба	2
24	M500807	Гайка	2
25	8021133	Трубка	1
26	8022305	Обратная трубка	1
27	4053593	Хомут трубки	2
28	M111040	Болт	2
29	3008326	Коллектор	1
30	M111050	Болт 10X50	2
31	4056251	Кронштейн	1
32	J217083	Шайба W3/8	6
33	8020900	Хомут	4
34	9704697	Тройник	1
35	94-2011	Пробка	2
36	M111022	Болт	4
37	9031064	Гидроаккумулятор	1
38	4124865	Шланг	1
39	4044420	Защита 500	1
40	4055312	Зажим 250	3
41	4055311	Зажим	2
42	4092414	Тройник	1
43	4071149	Предохранительный клапан	1
44	4073852	Манжета	1
45	M200636	Болт 6X35.5	4
46	A590906	Пружинная шайба	4
47	3011164	Блок	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
