Трубопроводы системы смазки <сверхдлинный удлинённый> — HITACHI UH101

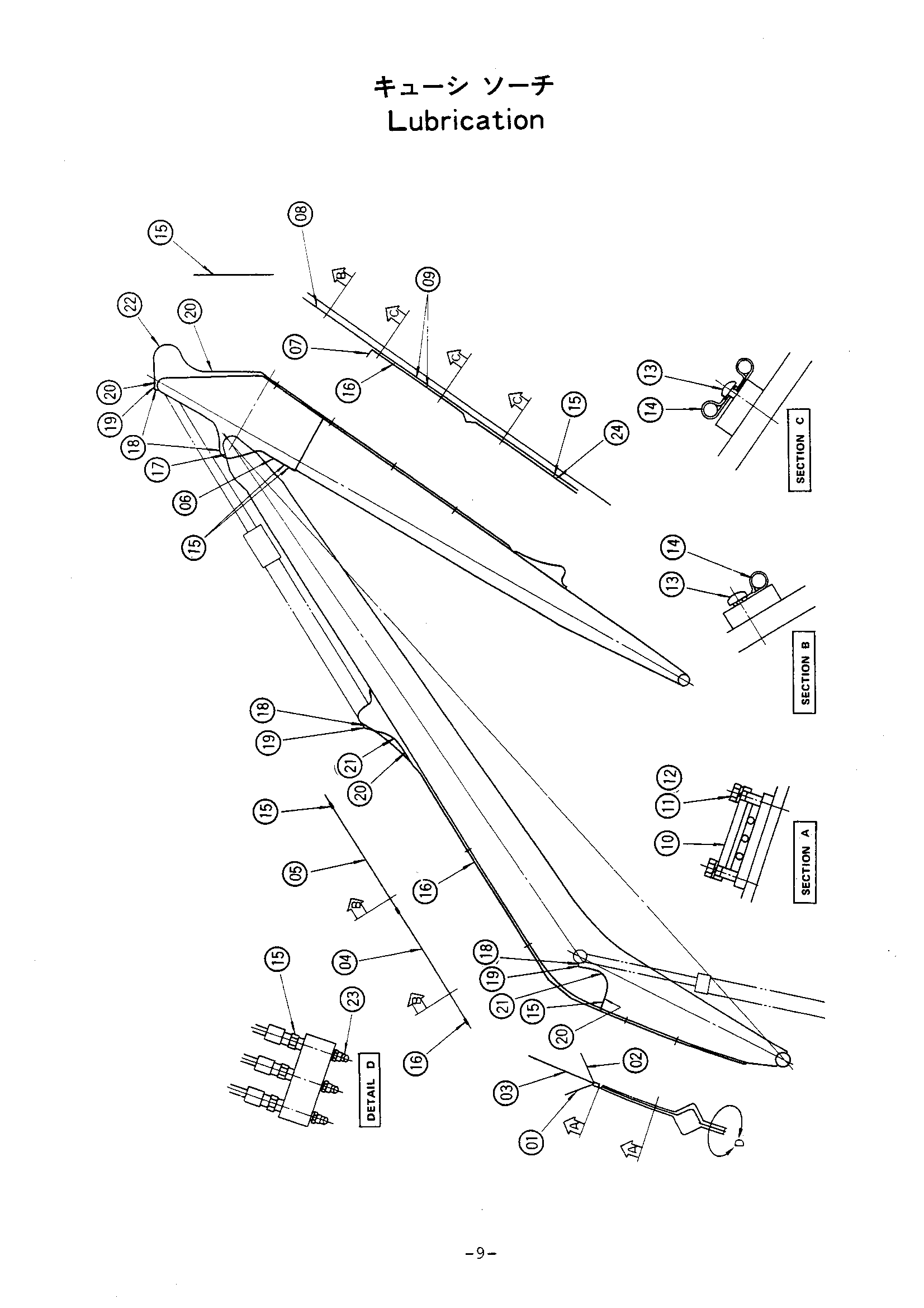

Заводская схема «Трубопроводы системы смазки <сверхдлинный удлинённый>» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3028989 | Трубка | 1 |
| 02 | 3028988 | Трубка | 1 |
| 03 | 3028990 | Трубка | 1 |
| 04 | 4156377 | Трубка | 1 |
| 05 | 4156379 | Трубка | 1 |
| 06 | 4156382 | Трубка | 1 |
| 07 | 4156380 | Трубка | 1 |
| 08 | 4156381 | Трубка | 1 |
| 09 | 4156378 | Трубка | 2 |
| 10 | 4054024 | Хомут | 2 |
| 11 | M111028 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | M430610 | Винт | 6 |
| 14 | 4000854 | Зажим | 9 |
| 15 | 4140640 | Штуцер трубки | 11 |
| 16 | 4140664 | Штуцер трубки | 4 |
| 17 | 4140646 | Штуцер трубки | 1 |
| 18 | 4031492 | Адаптер | 5 |
| 19 | 94-1401 | Угловой штуцер | 5 |
| 20 | 94-1301 | Адаптер | 5 |
| 21 | 4522113 | Шланг | 3 |
| 22 | 4043584 | Шланг (1100) | 1 |
| 23 | J75581 | Штуцер | 3 |
| 24 | J75482 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
