Пилотные гидролинии (NO.2) — HITACHI UH101

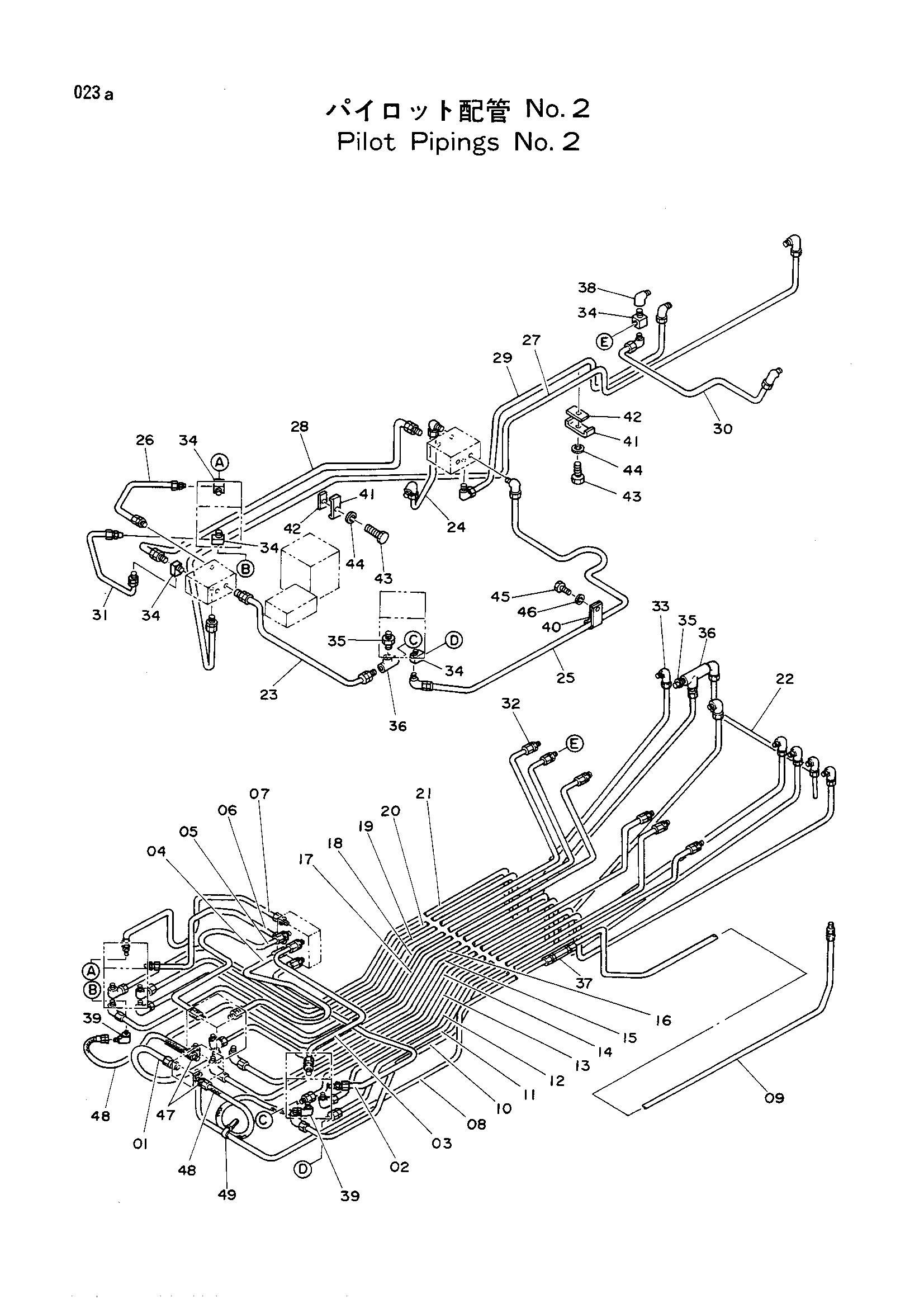

Заводская схема «Пилотные гидролинии (NO.2)» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4118571 | Трубка | 1 |
| 01 | 4147975 | Трубка | 1 |
| 01-33 | 9039722 | Трубка в сборе | 1 |
| 01-33 | 9050644 | Трубка в сборе | 1 |
| 02 | 4056242 | Трубка | 1 |
| 02 | 4147968 | Трубка | 1 |
| 03 | 4056243 | Трубка | 1 |
| 03 | 4147969 | Трубка | 1 |
| 04 | 4056244 | Трубка | 1 |
| 04 | 4147970 | Трубка | 1 |
| 05 | 4056245 | Трубка | 1 |
| 05 | 4147971 | Трубка | 1 |
| 06 | 4056246 | Трубка | 1 |
| 06 | 4147972 | Трубка | 1 |
| 07 | 4124919 | Трубка | 1 |
| 07 | 4147979 | Трубка | 1 |
| 08 | 3021286 | Трубка | 1 |
| 08 | 3027127 | Трубка | 1 |
| 09 | 3021287 | Трубка | 1 |
| 09 | 3027128 | Трубка | 1 |
| 10 | 3021265 | Трубка | 1 |
| 10 | 3027118 | Трубка | 1 |
| 11 | 3021089 | Трубка | 1 |
| 11 | 3027117 | Трубка | 1 |
| 12 | 3021266 | Трубка | 1 |
| 12 | 3027119 | Трубка | 1 |
| 13 | 3021084 | Трубка | 1 |
| 13 | 3027114 | Трубка | 1 |
| 14 | 3021267 | Трубка | 1 |
| 14 | 3027120 | Трубка | 1 |
| 15 | 3021268 | Трубка | 1 |
| 15 | 3027121 | Трубка | 1 |
| 16 | 3021269 | Трубка | 1 |
| 16 | 3027122 | Трубка | 1 |
| 17 | 3021270 | Трубка | 1 |
| 17 | 3027123 | Трубка | 1 |
| 18 | 3021718 | Трубка | 1 |
| 18 | 3027129 | Трубка | 1 |
| 19 | 3021272 | Трубка | 1 |
| 19 | 3027124 | Трубка | 1 |
| 20 | 3021273 | Трубка | 1 |
| 20 | 3027125 | Трубка | 1 |
| 21 | 3021274 | Трубка | 1 |
| 21 | 3027126 | Трубка | 1 |
| 22 | 4056249 | Трубка | 1 |
| 22 | 4147973 | Трубка | 1 |
| 23 | 4124920 | Трубка | 1 |
| 23 | 4147980 | Трубка | 1 |
| 24 | 4118573 | Трубка | 1 |
| 24 | 4147976 | Трубка | 1 |
| 25 | 3021082 | Трубка | 1 |
| 25 | 3027113 | Трубка | 1 |
| 26 | 4124918 | Трубка | 1 |
| 26 | 4147978 | Трубка | 1 |
| 27 | 3021085 | Трубка | 1 |
| 27 | 3027115 | Трубка | 1 |
| 28 | 3022371 | Трубка | 1 |
| 28 | 3027130 | Трубка | 1 |
| 29 | 3021088 | Трубка | 1 |
| 29 | 3027116 | Трубка | 1 |
| 30 | 4124921 | Трубка | 1 |
| 30 | 4147981 | Трубка | 1 |
| 31 | 4124917 | Трубка | 1 |
| 31 | 4147977 | Трубка | 1 |
| 32 | 4060159 | Штуцер трубки | 35 |
| 32 | 4140643 | Штуцер трубки | 35 |
| 33 | 4060160 | Штуцер трубки | 27 |
| 33 | 4140649 | Штуцер трубки | 27 |
| 34 | 4041423 | TEE (50) | 5 |
| 35 | 94-1701 | Адаптер S (130) | 2 |
| 36 | 94-0660 | TEE S (100) | 2 |
| 37 | 94-0675 | Разъём S | 1 |
| 38 | 94-0630 | Угловой штуцер S (40) | 1 |
| 39 | 94-1401 | Угловой штуцер | 2 |
| 40 | 4000856 | Зажим трубка | 1 |
| 41 | 4118575 | Хомут | 3 |
| 42 | 4032161 | Манжета | 3 |
| 43 | M111228 | Болт | 3 |
| 44 | A590912 | Пружинная шайба | 3 |
| 45 | M200610 | Болт | 1 |
| 46 | A590906 | Пружинная шайба | 1 |
| 47 | 94-1301 | Адаптер | 2 |
| 48 | 4512113 | Шланг (17) | 2 |
| 49 | 4055311 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
