Пилотный клапан — HITACHI UH101

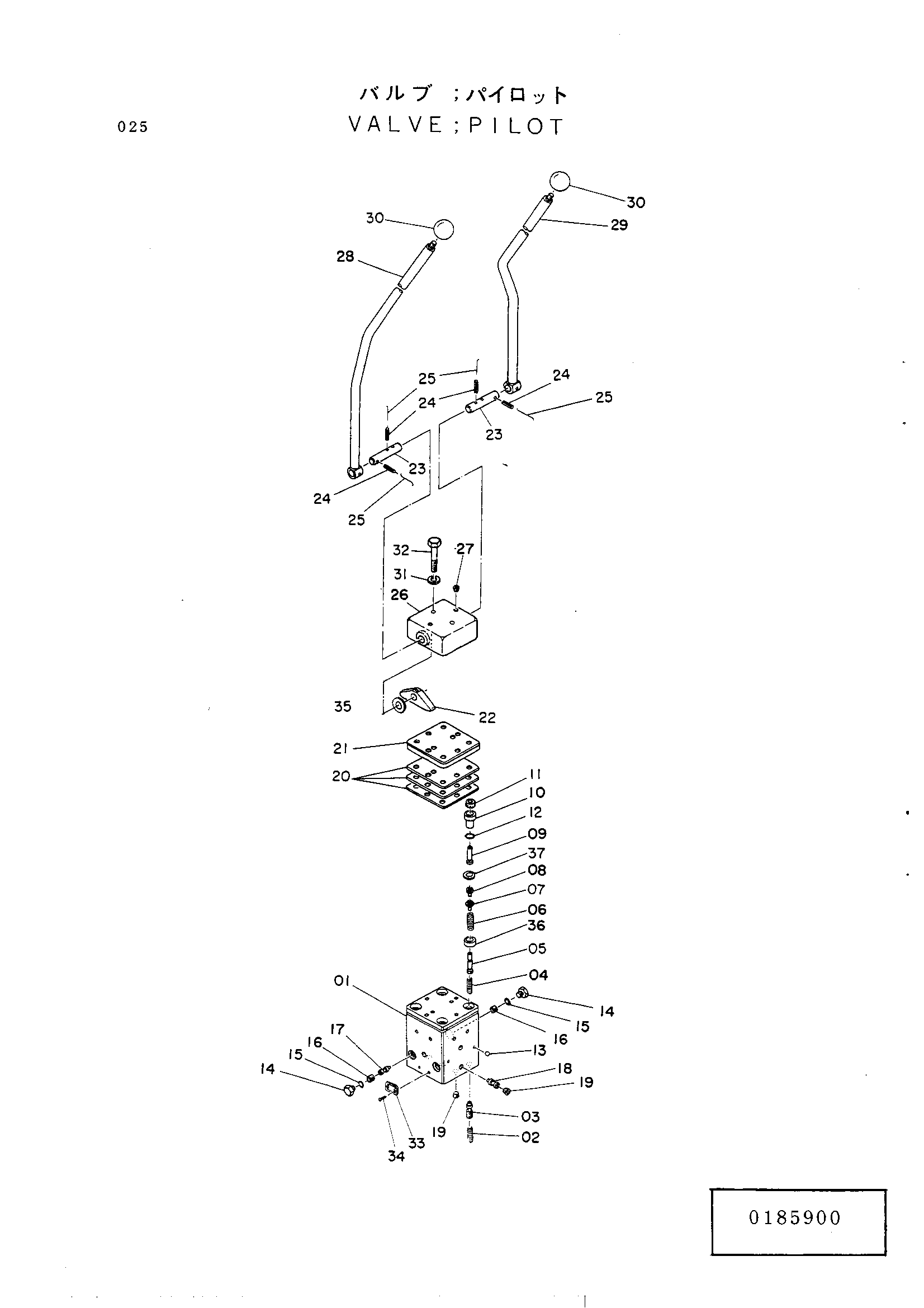

Заводская схема «Пилотный клапан» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9042358 | Пилотный клапан | 1 | |
| 01 | 1001166 | Корпус | 1 |
| 02 | 4509486 | Пружина обратный | 4 |
| 03 | 4040574 | Золотник | 4 |
| 04 | 4048721 | Пружина | 4 |
| 05 | 4040575 | Держатель пружина | 4 |
| 06 | 4050038 | Пружина | 4 |
| 07 | 4511707 | Втулка | 4 |
| 08 | 4509483 | Болт с внутренним шестигранником | 4 |
| 09 | 9703862 | Толкатель | 4 |
| 10 | 4040576 | Разъём | 4 |
| 11 | 4506377 | Манжета | 4 |
| 12 | 955656 | Уплотнительное кольцо | 4 |
| 13 | 4009412 | Шарик | 8 |
| 14 | 4506317 | Пробка | 4 |
| 15 | 957366 | Уплотнительное кольцо | 4 |
| 16 | 4506316 | Винт держатель | 4 |
| 17 | 4040572 | Золотник | 2 |
| 18 | 4040573 | Золотник | 1 |
| 19 | 4012541 | Пробка | 4 |
| 20 | 4040646 | Регулировочная шайба | 3 |
| 21 | 4048584 | Пластина | 1 |
| 22 | 4048585 | Кулачок | 2 |
| 23 | 4040577 | Палец | 2 |
| 24 | 4506368 | Пружинный штифт | 4 |
| 25 | 4034774 | Провод | 4 |
| 26 | 2003753 | Корпус | 1 |
| 27 | 4012542 | Пробка | 2 |
| 28 | 8022376 | Рычаг | 1 |
| 29 | 8022377 | Рычаг | 1 |
| 30 | 445412 | Рукоятка | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 32 | M211071 | Болт | 2 |
| 33 | 4506435 | Информационная табличка | 1 |
| 34 | M492564 | Приводной винт | 2 |
| 35 | A590116 | Шайба | 2 |
| 36 | 4118796 | Регулировочная шайба | 12 |
| 37 | 4118797 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
