Стрела — HITACHI UH101

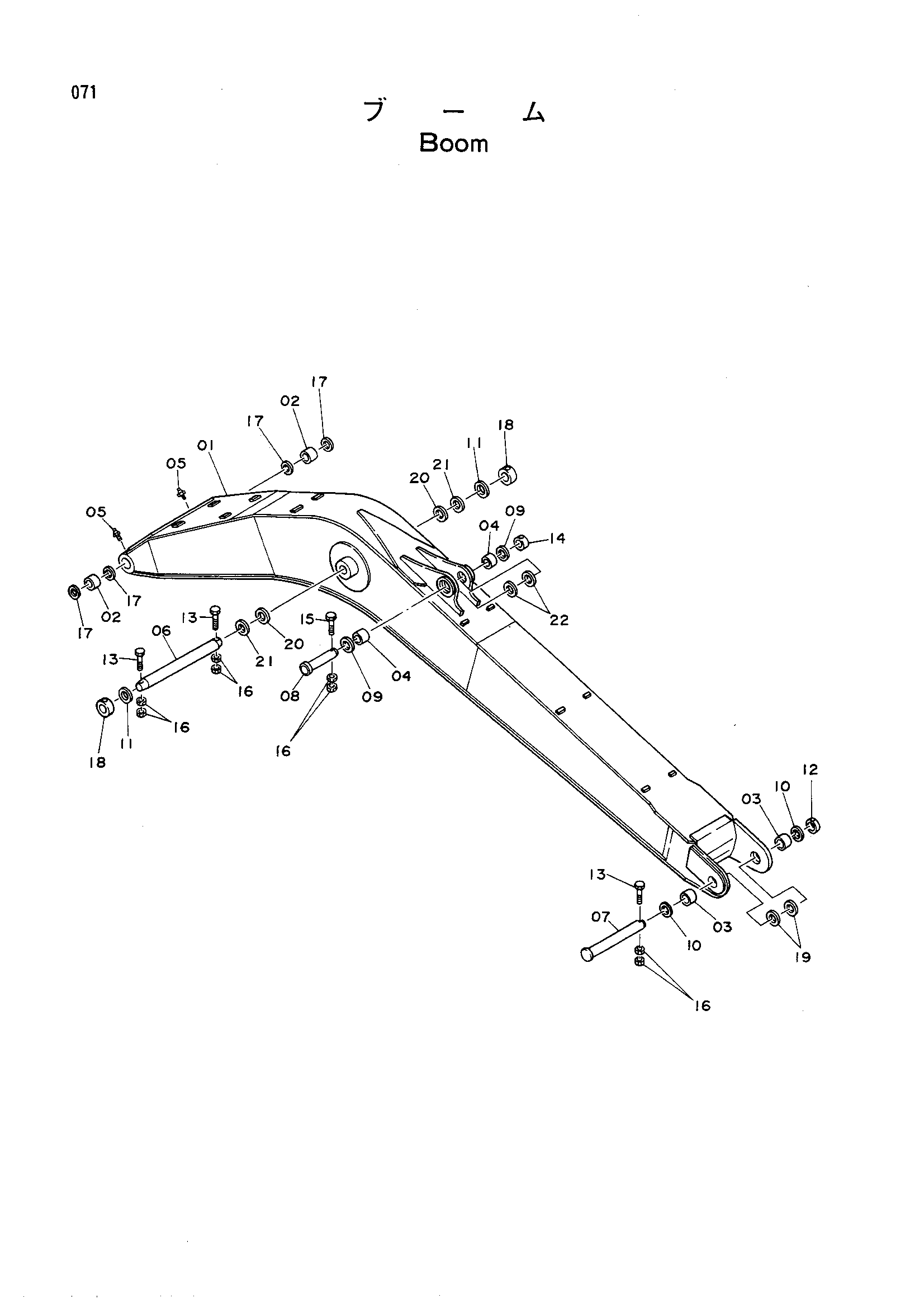

Заводская схема «Стрела» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6004724 | Стрела | 1 |
| 01-04 | 9040277 | Стрела в сборе | 1 |
| 02 | 4122206 | Втулка | 2 |
| 03 | 4056346 | Втулка | 2 |
| 04 | 4056347 | Втулка | 2 |
| 05 | J75481 | Штуцер | 2 |
| 06 | 3022445 | Палец | 1 |
| 07 | 3022443 | Палец | 1 |
| 08 | 3501377 | Палец B | 1 |
| 09 | 494621 | Шайба | 2 |
| 10 | 4509907 | Шайба | 2 |
| 11 | 451602 | Шайба | 2 |
| 12 | 4056275 | Ограничитель | 1 |
| 13 | M121602 | Болт T | 3 |
| 14 | 4505597 | Ограничитель B | 1 |
| 15 | M121601 | Болт | 1 |
| 16 | M501610 | Гайка B16 | 8 |
| 17 | 4122205 | Пылезащитное уплотнение | 4 |
| 18 | 4505596 | Ограничитель | 2 |
| 19 | 4095361 | Регулировочная шайба1.2 | 2 |
| 20 | 4095358 | Регулировочная шайба1.2 | 2 |
| 21 | 4095359 | Регулировочная шайба2.3 | 2 |
| 22 | 4095356 | Регулировочная шайба2.3 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
