Крышка — HITACHI UH101

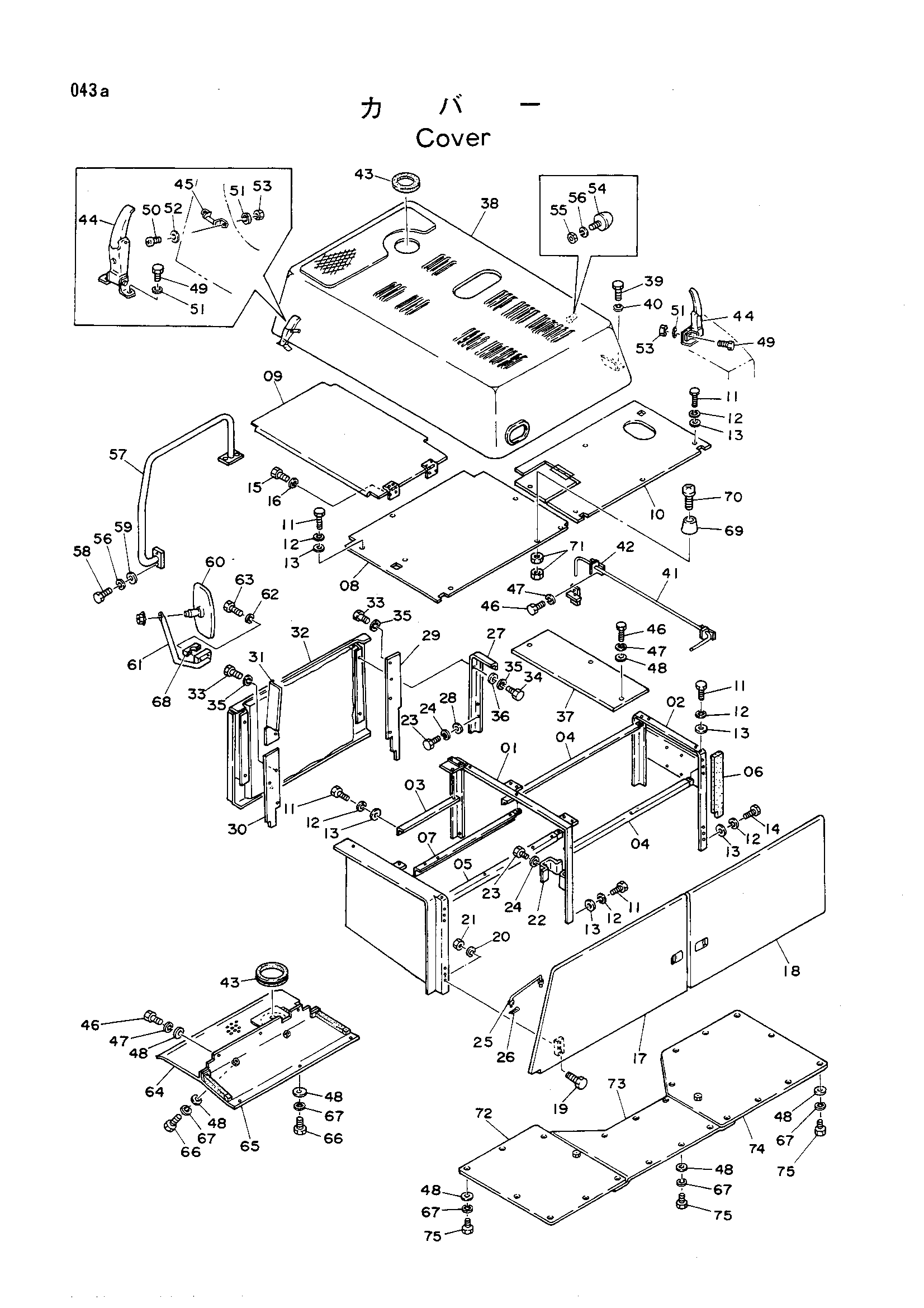

Заводская схема «Крышка» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7010199	Опора	1
02	8020874	Пластина	1
03	8020878	Опора	1
04	8020877	Опора	2
05	8020875	Опора	1
06	4115641	Резиновая прокладка	1
07	8020876	Опора	1
08	2014291	Крышка	1
09	7010203	Крышка	1
10	7010200	Крышка	1
11	M111225	Болт	23
12	A590912	Пружинная шайба	25
13	A590112	Шайба	25
14	M111222	Болт	2
15	M200818	Болт	4
16	A590908	Пружинная шайба	4
17	7010201 замена: 7012975	Дверь	1
17	7012975 замена: 7012975	Дверь	1
18	7010202 замена: 7012976	Дверь	1
18	7012976 замена: 7012976	Дверь	1
19	M111020	Болт	12
20	A590910	Пружинная шайба	12
21	M501008	Гайка	12
22	4107780	Ограничитель	1
23	M111225	Болт	4
24	A590912	Пружинная шайба	4
25	9707254	Стойка	2
26	4022699	Стопорный палец	2
27	4118578	Опора	1
28	A590112	Шайба	2
29	8020870	Пластина	1
30	8020871	Пластина	1
31	8020872	Пластина	1
32	7010195	Крышка	1
33	M111018	Болт	7
34	M111022	Болт	7
35	A590910	Пружинная шайба	11
36	J217083	Шайба W3/8	4
37	4123361	Крышка	1
38	5000783	Крышка двигатель	1
39	M111225	Болт	6
40	A590912	Пружинная шайба	6
41	4068811	Штанга торсион	1
42	9705510	Хомут	3
43	4075565	Резиновая втулка	2
44	322831	Защёлка боннет	3
45	4119658	Анкхор	3
46	M111018	Болт	12
47	A590910	Пружинная шайба	12
48	J217083	Шайба W3/8	33
49	M200816	Болт	6
50	M430820	Винт	6
51	A590908	Пружинная шайба	12
52	A590108	Шайба	6
53	M500807	Гайка	8
54	487195	Ограничитель	2
55	M501008	Гайка	2
56	A590910	Пружинная шайба	6
57	7010197	Стойка	1
58	M111025	Болт	4
59	A590110	Шайба	4
60	4093058	Зеркало	1
61	8023053	Стойка	1
62	A590908	Пружинная шайба	2
63	M200832 замена: M200836	Болт	2
63	M200836 замена: M200836	Болт	2
64	8020873	Крышка	1
65	7010194	Крышка	1
66	M111020	Болт	5
67	A590910	Пружинная шайба	27
68	4128642	Хомут	1
69	485013	Амортизатор	1
70	M430525	Винт	1
71	M500504	Гайка	2
72	8021043	Крышка	1
73	3021198	Крышка	1
74	7010259	Крышка	1
75	M111022	Болт	22

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
