Укороченный рукоять — HITACHI UH101

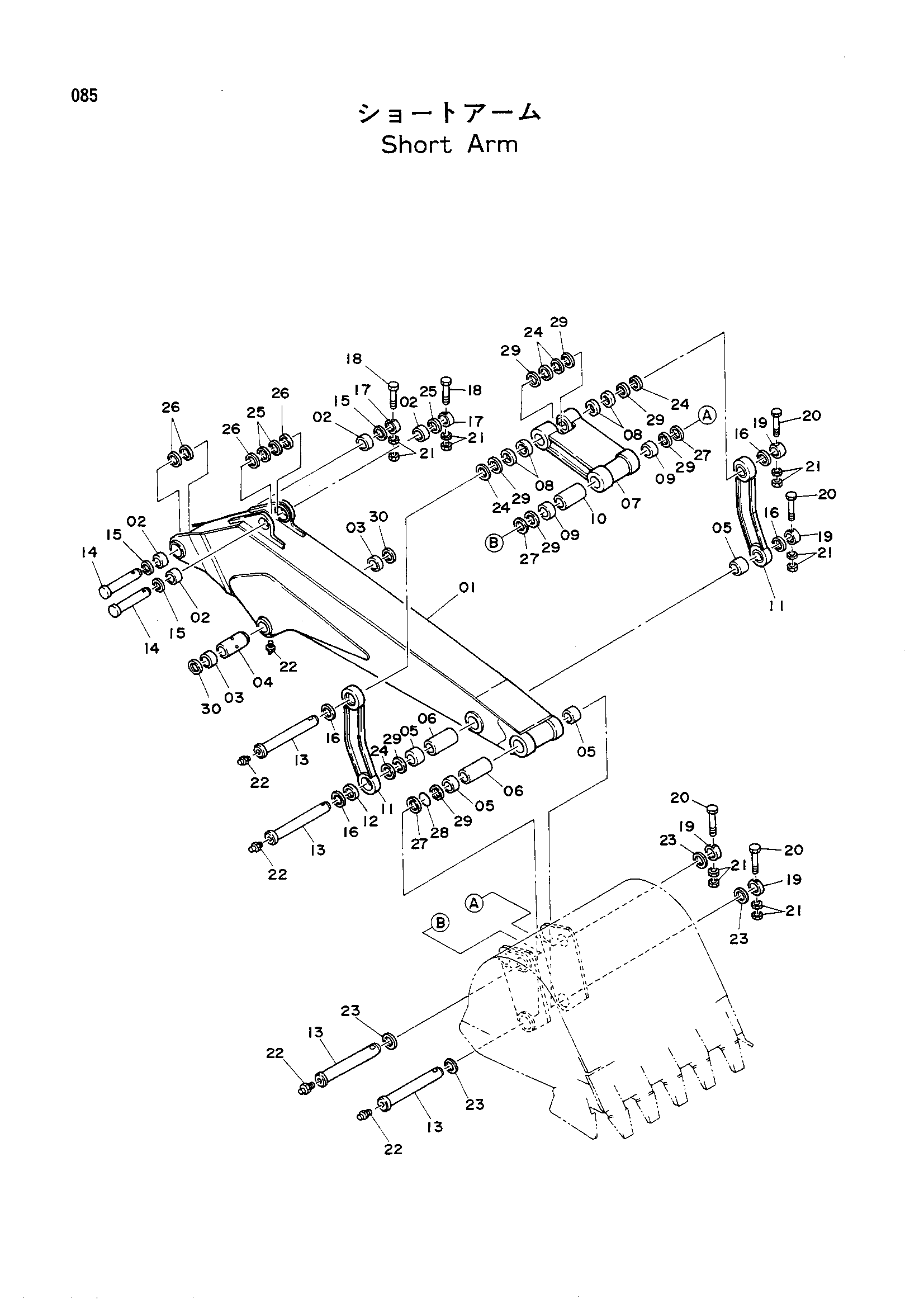

Заводская схема «Укороченный рукоять» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9058173 | Укороченный рукоять в сборе | 1 | |
| 01 | 6005836 | Рукоять | 1 |
| 01-06 | 7012721 | Рукоять в сборе | 1 |
| 02 | 4056347 | Втулка | 4 |
| 03 | 4084571 | Втулка | 2 |
| 04 | 4118383 | Проставка | 1 |
| 05 | 4095867 | Втулка | 4 |
| 06 | 4118381 | Проставка | 2 |
| 07 | 7010174 | Тяга A | 1 |
| 07-10 | 9039463 | Тяга A в сборе | 1 |
| 08 | 4095911 | Втулка | 4 |
| 09 | 4095867 | Втулка | 2 |
| 10 | 4118381 | Проставка | 1 |
| 11 | 8500791 | Тяга B | 2 |
| 11-12 | 9403194 | Тяга B в сборе | 2 |
| 12 | 4505620 | Втулка | 4 |
| 13 | 3022444 | Палец | 4 |
| 14 | 3501377 | Палец B | 2 |
| 15 | 494621 | Шайба | 4 |
| 16 | 494622 | Шайба | 4 |
| 17 | 4505597 | Ограничитель B | 2 |
| 18 | M121601 | Болт | 2 |
| 19 | 4505596 | Ограничитель | 4 |
| 20 | M121602 | Болт T | 4 |
| 21 | M501610 | Гайка B16 | 12 |
| 22 | J75481 | Штуцер | 5 |
| 23 | 4118382 | Шайба | 4 |
| 24 | 4097355 | Регулировочная шайба2.3 | 6 |
| 25 | 4095364 | Регулировочная шайба1.2 | 2 |
| 26 | 4095356 | Регулировочная шайба2.3 | 4 |
| 27 | 4125303 | Регулировочная шайба | 4 |
| 28 | 4089028 | Уплотнительное кольцо | 2 |
| 29 | 4084578 | Пылезащитное уплотнение | 10 |
| 30 | 4067902 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
