Гидролинии рабочего оборудования — HITACHI UH101

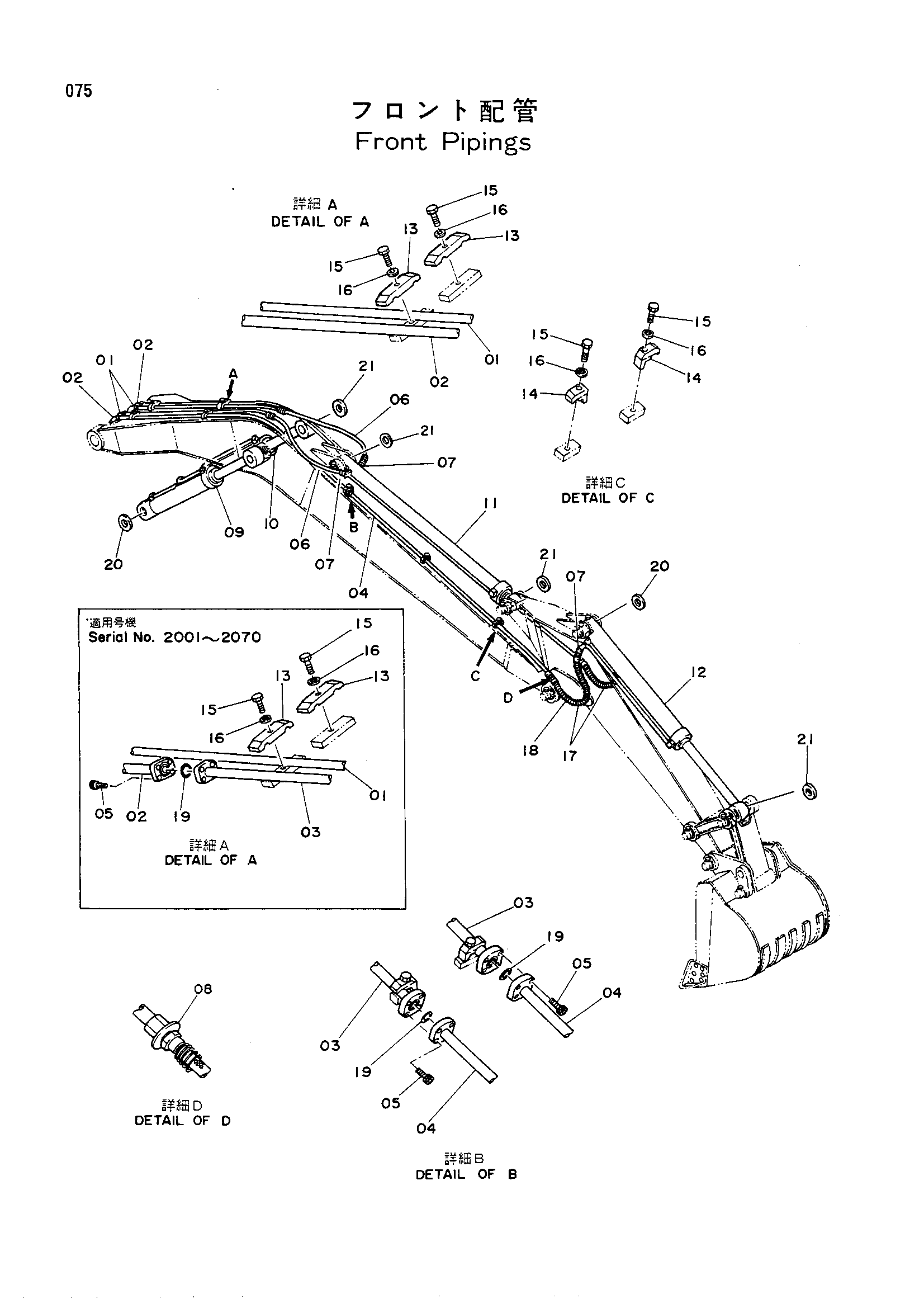

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8007211 | Трубка | 2 |
| 02 | 8007212 | Трубка | 2 |
| 02 | 9713205 | Трубка | 2 |
| 03 | 9713206 | Трубка | 2 |
| 04 | 8007213 | Трубка | 2 |
| 05 | M351040 | Болт с внутренним шестигранником | 8 |
| 05 | M351040 | Болт с внутренним шестигранником | 16 |
| 06 | 4054388 | Шланг | 2 |
| 07 | 94-1305 | Адаптер | 4 |
| 08 | 4073052 | Шайба | 2 |
| 09 | 2015109 | Гидроцилиндр стрелы (правый) | 1 |
| 10 | 2015110 | Гидроцилиндр стрелы (левый) | 1 |
| 11 | 2014197 | Гидроцилиндр рукояти | 1 |
| 12 | 2015108 | Гидроцилиндр ковша | 1 |
| 13 | 4053600 | Хомут трубки | 4 |
| 14 | 4053598 | Хомут трубки | 6 |
| 15 | M111263 | Болт | 10 |
| 16 | A590912 | Пружинная шайба | 10 |
| 17 | 4054386 | Шланг (для укороченный рукоять) | 2 |
| 17 | 4054388 | Шланг (для удлинённый рукоять) | 2 |
| 17 | 4058447 | Шланг (для STD. рукоять) | 2 |
| 18 | 4053618 | Защита (для укороченный рукоять) | 2 |
| 18 | 4053619 | Защита (для удлинённый рукоять) | 2 |
| 18 | 4055142 | Защита (для STD. рукоять) | 2 |
| 19 | A811035 | Уплотнительное кольцо | 2 |
| 19 | A811035 | Уплотнительное кольцо | 4 |
| 20 | 4084578 | Пылезащитное уплотнение | 6 |
| 21 | 4082193 | Пылезащитное уплотнение | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
