Поршень насос — HITACHI UH101

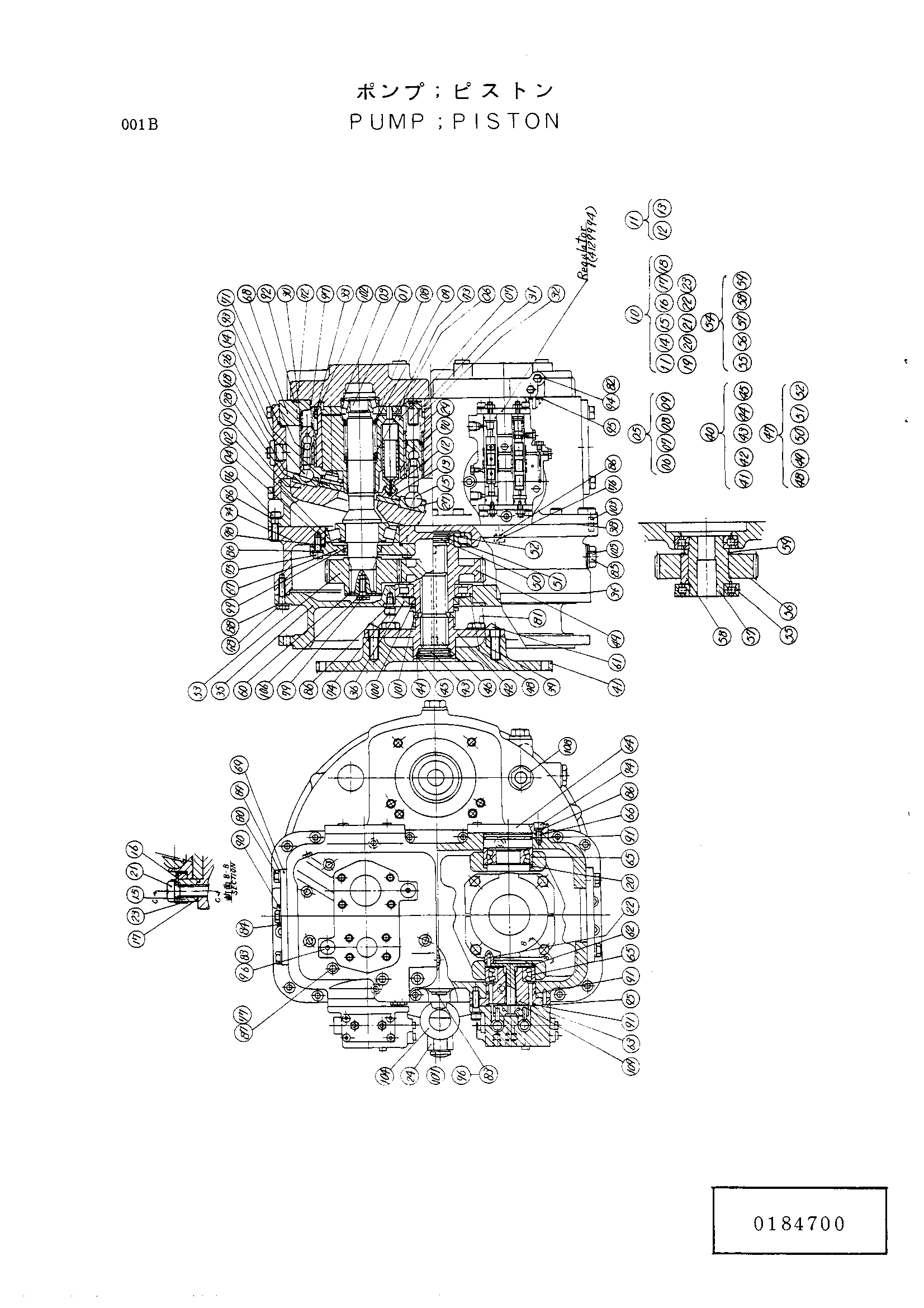

Заводская схема «Поршень насос» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4135157	Поршневой насос	1
01	4514960	Вал	2
02	4070148	Подшипник	2
03	4070149	Подшипник	2
04	4514963	Линер	2
05	0143501	Гидроцилиндр. в сборе	2
06	0100005	Пружина	1
07	0126202	Гидроцилиндр	1
08	0100007	Направляющая пружины	2
09	0126203	Кольцо	2
10	0184701	Пластина свасх	2
11	0143504	Поршень	9
14	0100010	Пластина комплект	1
15	0100011	Направляющая	4
16	0184702	Пластина крепление	2
17	0100013	Регулировочная шайба	1
18	0100014	Пластина башмак	1
19	0126207	Пластина свасх	1
20	4040039	Проставка	1
21	0126208	Болт с внутренним шестигранником	4
22	0184703	Палец	1
23	0100049	Шайба тонгуед	4
24	4515051	Штуцер	1
25	4514973	Поршень серво	2
26	4514974	Поршень серво	2
27	4514975	Втулка	2
28	4514976	Втулка	2
29	4514977	Пружина	2
30	4514978	Пружина	2
31	4514979	Ограничитель	2
32	4514980	Направляющая втулка	2
33	4514981	Направляющая втулка	2
34	4514982	Корпус шестерня	1
35	0184704	Корпус передний	1
36	4514984	Крышка передний	1
37	4514987	Манжета	1
38	0184705	Манжета	1
39	4514989	Манжета	1
40	0184706	Муфта	1
41	0184707	Пластина баланке	1
42	0184708	Муфта	1
43	4514996	Ограничитель	1
44	4515027	Уплотнительное кольцо	1
45	4515040	Кольцо локкинг	1
46	4156631 замена: 4156631	Вал привод	1
46	4514992 замена: 4156631	Вал привод	1
47	0184709	Шестерня в сборе	1
48	4514993	Подшипник	2
49	0184710	Шестерня	1
50	4514996	Ограничитель	1
51	4515027	Уплотнительное кольцо	1
52	4515040	Кольцо локкинг	1
53	0184711	Шестерня	2
54	0184712	Шестерня в сборе	1
55	0184713	Подшипник	2
56	0184714	Шестерня	1
57	0184715	Вал	1
58	4040037	Шпонка	1
59	4040043	Кольцо остановка	1
60	4514997	Пластина	2
61	4040038	Шайба	4
62	4036329	Муфта	2
63	4515001	Вал	2
64	4515002	Вал	2
65	4036328	Подшипник	4
66	4515004	Линер	1
67	4515005	Крышка	2
68	4515006	Корпус насос	1
69	4515007	Крышка	2
70	4515008	Втулка гидроцилиндр.	2
71	4515009	Втулка гидроцилиндр.	2
72	4515011	Крышка клапан	2
73	4515012	Пластина клапан	2
74	4515013	Болт с внутренним шестигранником	12
75	4515014	Болт с внутренним шестигранником	12
76	0126214	Болт с внутренним шестигранником	19
77	4040040	Болт с внутренним шестигранником	18
78	4040041	Болт с внутренним шестигранником	11
79	0126208	Болт с внутренним шестигранником	2
80	4515018	Болт с внутренним шестигранником	8
81	0125605	Болт с внутренним шестигранником	8
82	4515019	Пробка	8
83	4515020	Пробка	8
84	4515021	Пробка	1
85	4515022	Пробка	5
86	4070160	Пружинная шайба	47
87	4070159	Пружинная шайба	22
88	4040042	Пружинная шайба	11
89	4515025	Пружинная шайба	8
90	4515026	Уплотнительное кольцо	1
91	4515028	Уплотнительное кольцо	6
92	4515029	Уплотнительное кольцо	4
93	4515030	Уплотнительное кольцо	2
94	4515031	Уплотнительное кольцо	8
95	4515032	Уплотнительное кольцо	12
96	4506416	Уплотнительное кольцо	4
97	4070156	Уплотнительное кольцо	2
98	4515035	Уплотнительное кольцо	2
99	0126213	Масляное уплотнение	2
100	0184716	Масляное уплотнение	1
101	4156632 замена: 4156632	Уплотнительное кольцо	1
101	4515038 замена: 4156632	Уплотнительное кольцо	1
102	4515042	Палец	2
103	0143510	Палец	3
104	4070168	Болт I	1
105	4515046	Манжета	6
106	0100049	Шайба тонгуед	2
107	4515048	Воздушный клапан	1
108	4515049	Указатель масляный	1
109	0184717	Втулка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
