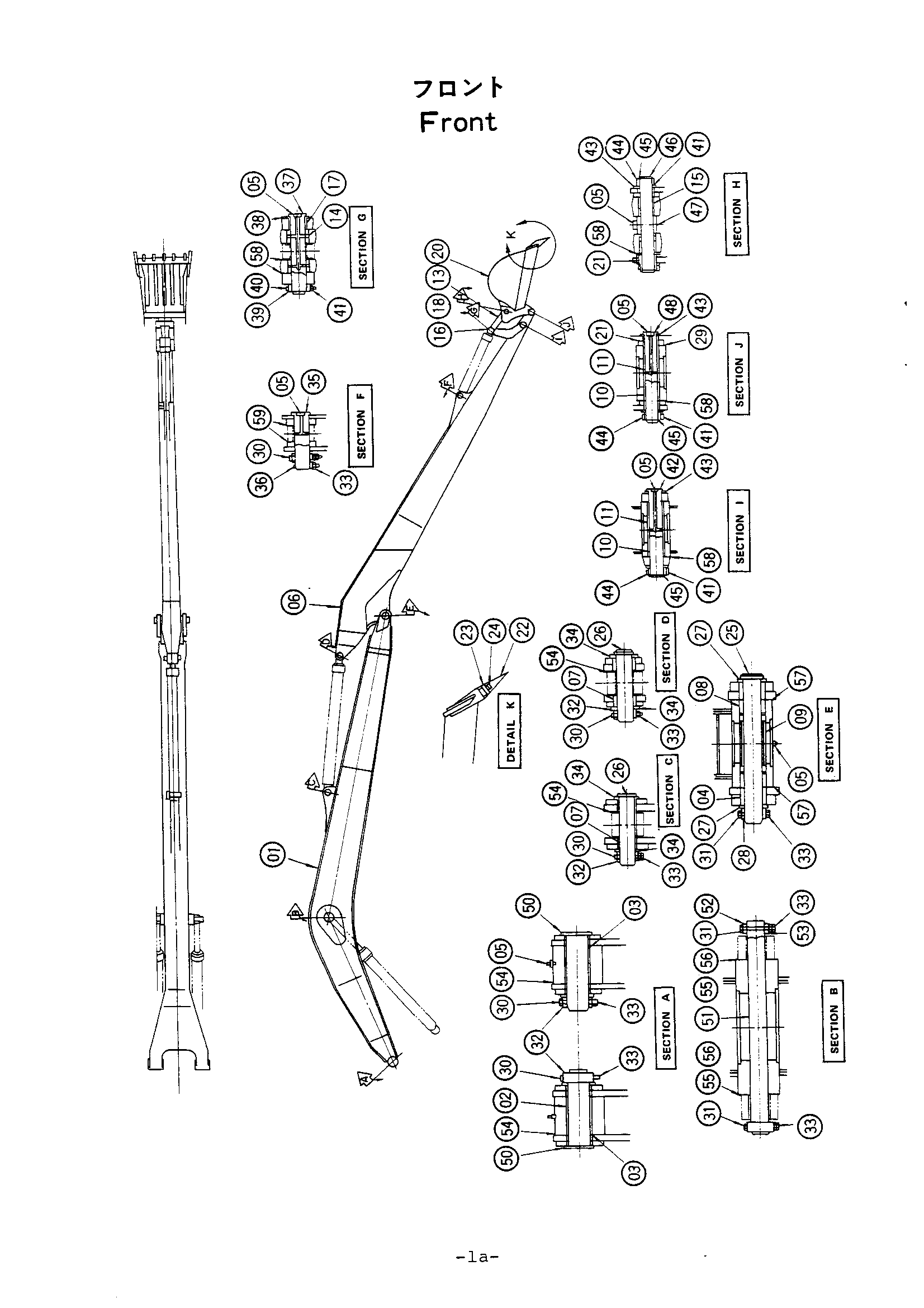

Передний <сверхдлинный удлинённый> — HITACHI UH101

Заводская схема «Передний <сверхдлинный удлинённый>» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5001060	Стрела	1
02	4122206	Втулка	2
03	4122205	Пылезащитное уплотнение	4
04	4056346	Втулка	2
05	J75481	Штуцер	8
06	5001061	Рукоять	1
07	4056347	Втулка	4
08	3008489	Втулка	2
09	4057009	Проставка	1
10	457906	Втулка	4
11	457908	Трубка A (T)	2
13	3001932	Тяга A	2
14	4057480	Втулка	2
15	457906	Втулка	2
16	2008175	Линг	1
17	4057477	Втулка	2
18	2008174	Тяга	1
20	6004563	Ковш обратная лопата	1
21	4087877	Втулка	4
22	973347	Наконечник 25S	4
23	963227	Резиновый палец блокировка	4
24	963229	Палец локкинг (25-30PN)	4
25	3502113	Палец C	1
26	3501377	Палец B	2
27	4509907	Шайба	2
28	4056275	Ограничитель	1
29	4066923	Уплотнительное кольцо	2
30	M121601	Болт	5
31	M121602	Болт T	3
32	4505597	Ограничитель B	4
33	M511613	Гайка H	18
34	494621	Шайба	4
35	3005073	Палец	1
36	M121690	Болт T	1
37	3008588	Палец	1
38	4057479	Шайба	1
39	4057478	Проставка	1
40	4006114	Болт T	1
41	M511207	Гайка H M12	10
42	330180	Палец A	1
43	J21017	Шайба 17/8(T)	6
44	4006115	Болт T (T)	4
45	498672	Проставка	4
46	3014529	Палец	1
47	9701117	Проставка	1
48	3014530	Палец	1
50	3501380	Палец E	2
51	3501678	Палец D	1
52	4505596	Ограничитель	2
53	451602	Шайба	2
54	4095356	Регулировочная шайба 2.3	8
55	4095358	Регулировочная шайба 1.2	2
56	4095359	Регулировочная шайба 2.3	2
57	4095361	Регулировочная шайба 1.2	2
58	4156674	Регулировочная шайба	16
59	4156673	Регулировочная шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
