Фулл-флов фильтр — HITACHI UH101

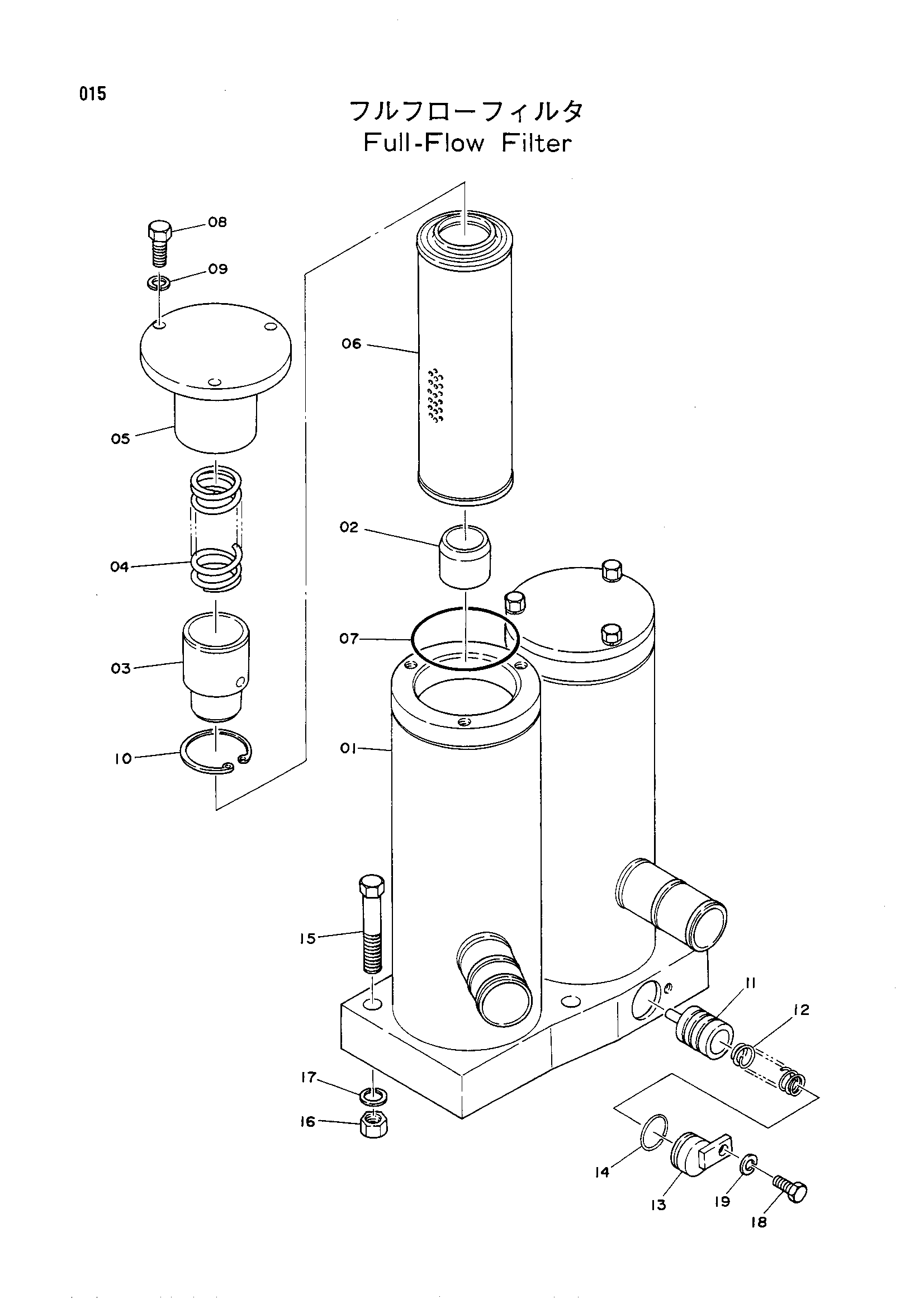

Заводская схема «Фулл-флов фильтр» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9039610 | Фильтр в сборе | 1 | |
| 01 | 7003869 | Корпус фильтр | 1 |
| 02 | 4505442 | Направляющая | 2 |
| 03 | 4507098 | Клапан | 2 |
| 04 | 4507097 | Пружина | 2 |
| 05 | 3007618 | Крышка | 2 |
| 06 | 3502410 | Фильтрующий элемент | 2 |
| 07 | A810095 | Уплотнительное кольцо G95 | 2 |
| 08 | M111225 | Болт | 6 |
| 09 | A590912 | Пружинная шайба | 6 |
| 10 | 931346 | Стопорное кольцо | 2 |
| 11 | 4507377 | Клапан | 1 |
| 12 | 4505436 | Пружина | 1 |
| 13 | 9800508 | Пробка | 1 |
| 14 | A810030 | Уплотнительное кольцо G30 | 1 |
| 15 | M111690 | Болт H | 3 |
| 16 | M511613 | Гайка H | 3 |
| 17 | A590916 | Пружинная шайба | 3 |
| 18 | M111025 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
