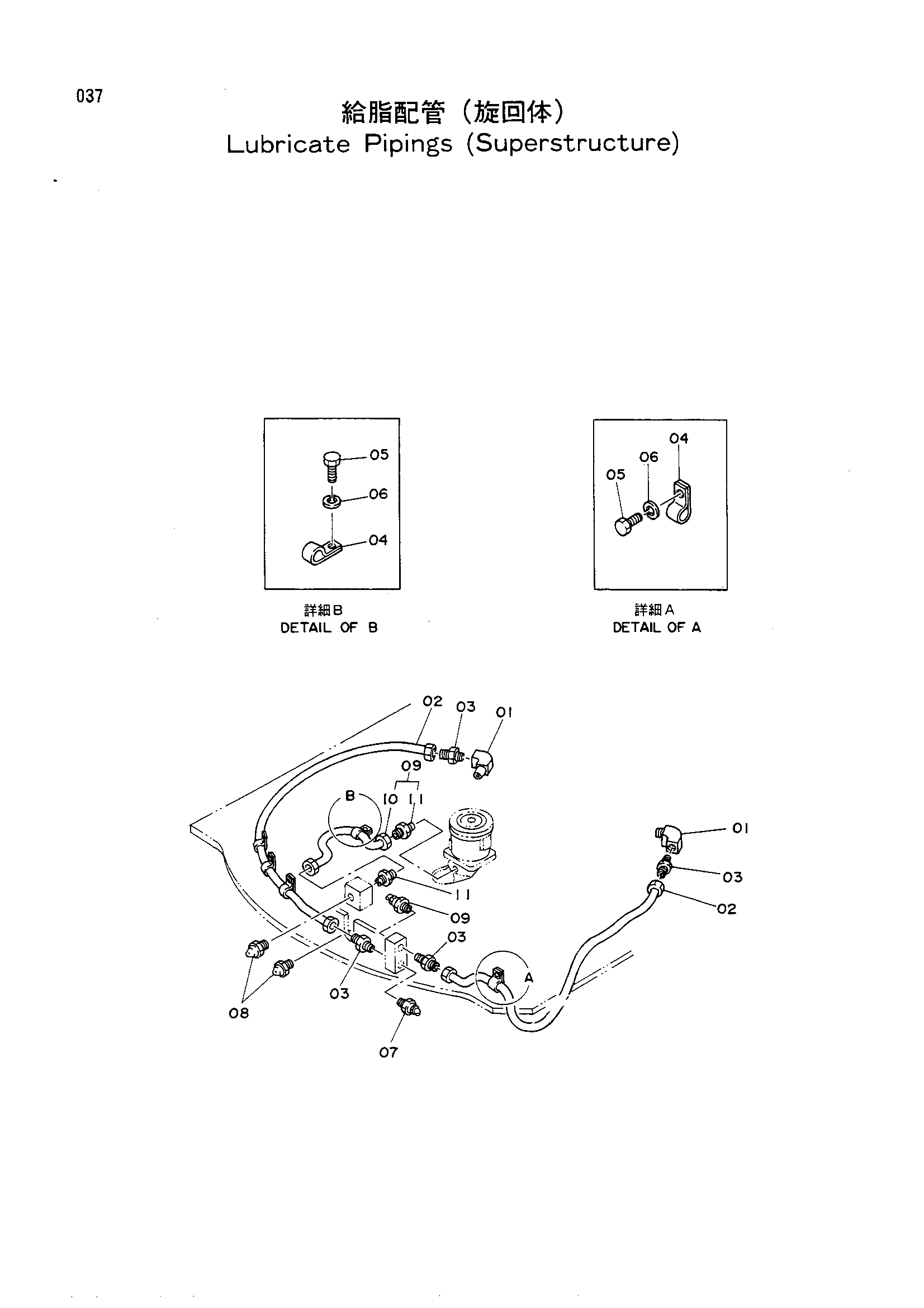

Трубопроводы системы смазки (опорно-поворотное устройство)(центральный коллектор) — HITACHI UH101
Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)(центральный коллектор)» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4056345 | Угловой штуцер | 2 |
| 01 | 4151210 | Угловой штуцер | 2 |
| 02 | 4514646 | Трубка | 2 |
| 03 | 4514648 | Разъём | 4 |
| 04 | 4000854 | Хомут трубки | 5 |
| 05 | M200610 | Болт | 5 |
| 06 | A590906 | Пружинная шайба | 5 |
| 07 | J75581 | Штуцер PT1/8 | 2 |
| 08 | J75481 | Штуцер | 2 |
| 09 | 9044018 замена: 9050645 | Трубка | 1 |
| 09 | 9050645 замена: 9044018 | Трубка в сборе | 1 |
| 10 | 4126705 | Трубка | 1 |
| 10 | 4147982 | Трубка | 1 |
| 11 | 4032177 | Штуцер трубки | 2 |
| 11 | 4140639 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
