Масляный радиатор трубопроводы — HITACHI UH101

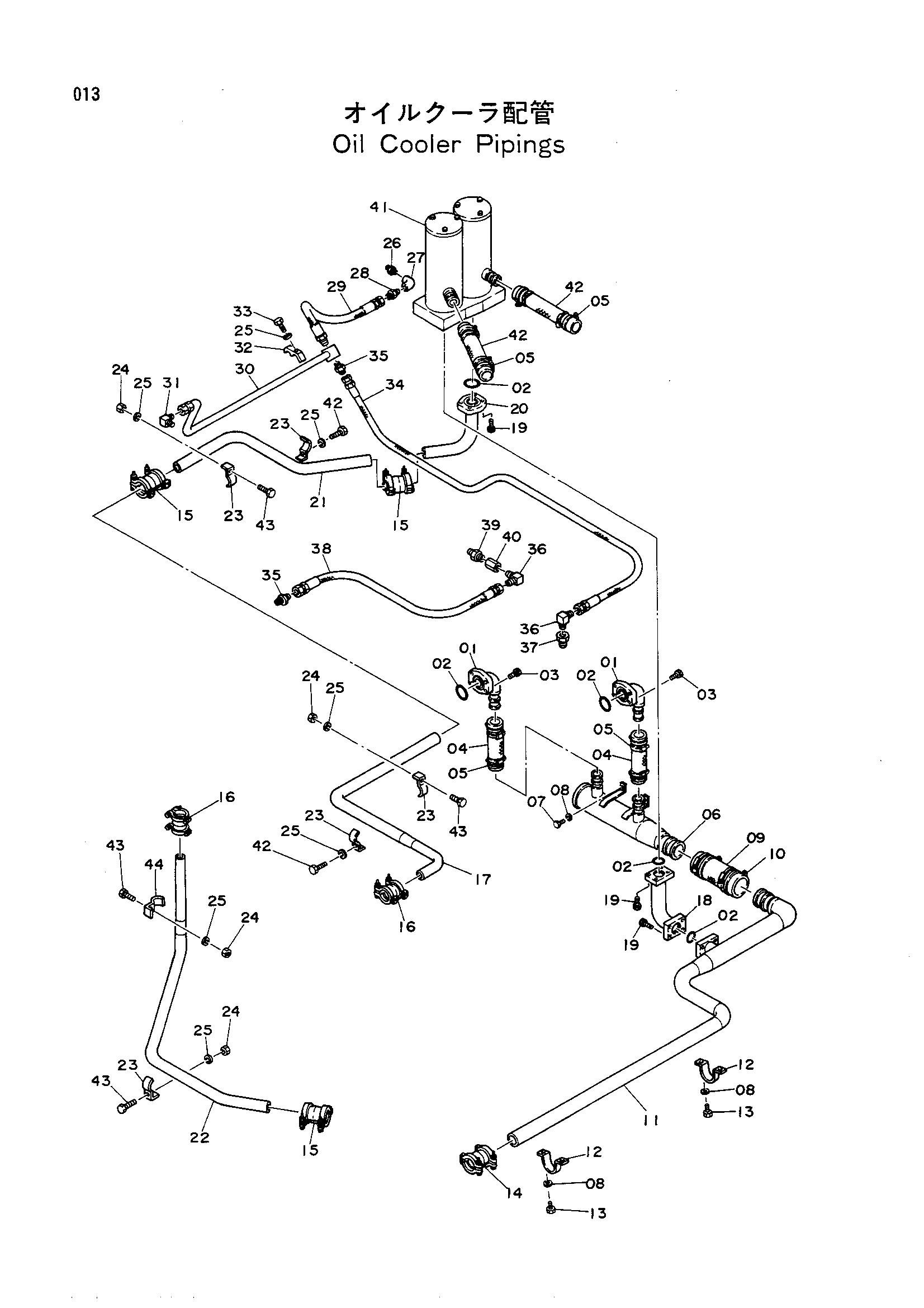

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8007222	Всасывающая трубка	2
02	A810060	Уплотнительное кольцо G60	6
03	M341240	Болт с внутренним шестигранником	8
04	4081954	Резиновый шланг	4
05	4504198	Хомут шланга	16
06	7003868	Коллектор SUC	1
07	M111025	Болт	4
08	A590910	Пружинная шайба	8
09	4033343	Резиновый шланг (13)	1
10	4503469	Хомут шланга	4
11	7010190	Всасывающая трубка	1
12	4053865	Хомут трубка (2)	2
13	M111016	Болт	4
14	4067833	Муфта	1
15	4067834	Муфта	3
16	4069801	Муфта	2
17	8020850	Трубка	1
18	8007220	Трубка	1
19	M351240	Болт с внутренним шестигранником	12
20	9713916	Трубка	1
21	4118528	Трубка	1
22	8020849	Трубка	1
23	4053697	Хомут трубки	5
24	M501210	Гайка	4
25	A590912	Пружинная шайба	7
26	J70786	Адаптер	1
27	J70286	Угловой штуцер PT3/4	1
28	94-1304	Адаптер	1
29	4054348	Шланг	1
30	8007221	Трубка дренажный	1
31	94-1404	Угловой штуцер	1
32	4053595	Хомут трубка (2)	1
33	M111250	Болт	1
34	4055308	Шланг	1
35	94-1303	Адаптер S 1/2(130)	2
36	94-1403	Угловой штуцер S 1/2(100)	2
37	94-1603	Переходник	1
38	4054357	Резиновый шланг	1
39	94-1703	Адаптер S (150)	1
40	94-0677	Разъём S	1
41	9039610	Фулл-флов фильтр в сборе	1
42	M111263	Болт	2
43	M111271	Болт	4
44	4053698	Хомут трубка (2)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
