Воздушный трубопроводы — HITACHI UH101

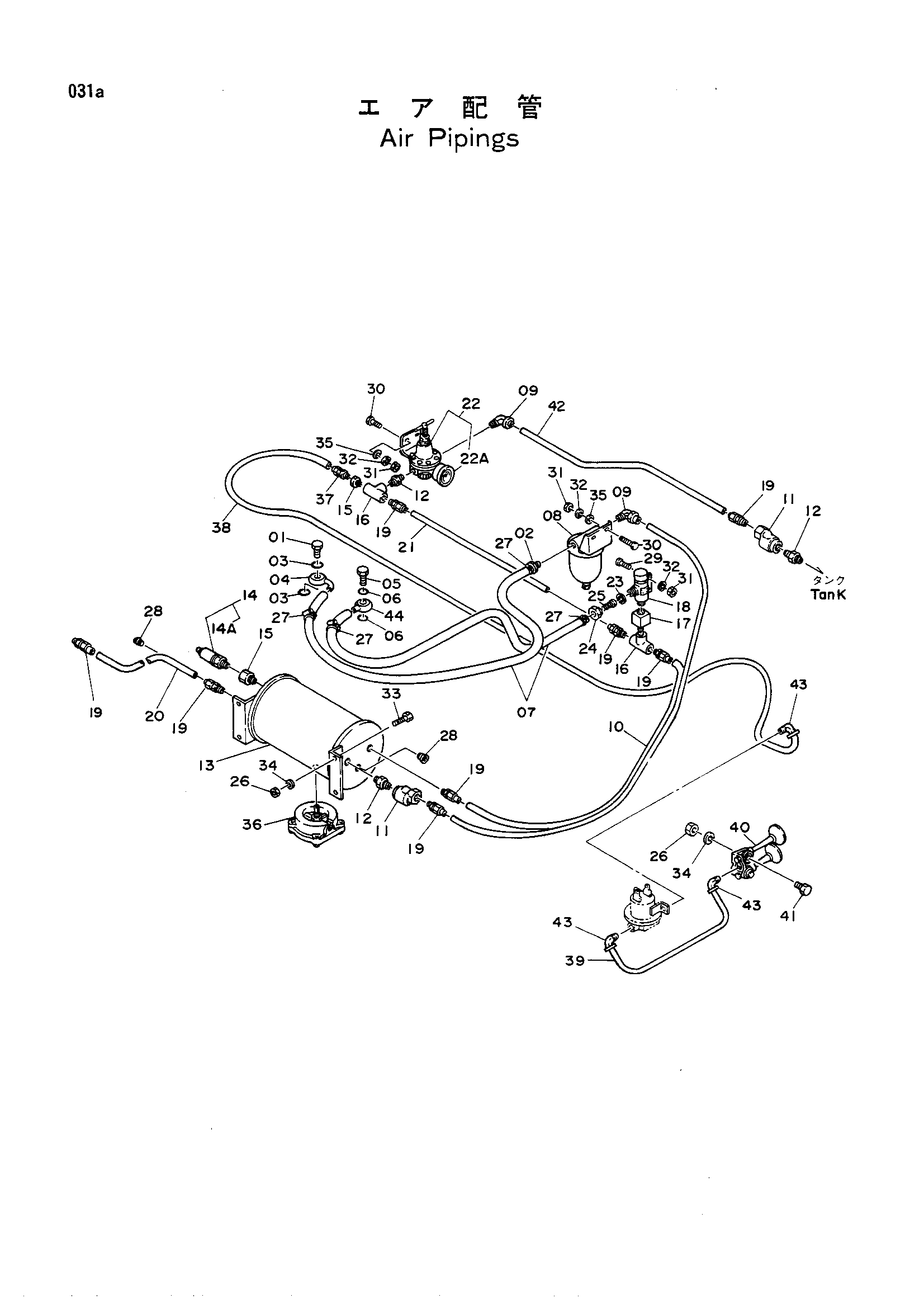

Заводская схема «Воздушный трубопроводы» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4101192	Болт	1
02	49960	Адаптер	1
03	A890024	Манжета 24	2
04	4101193	Трубка	1
05	4101195	Болт	1
06	A890018	Манжета	2
07	4103495	Резиновый шланг	2
08	4082701	Фильтр воздушный	1
09	4501785	Угловой штуцер	2
10	4067830	Трубка	2
11	986953	Обратный клапан (17)	2
12	J70783	Адаптер	3
13	8501883	Бак воздушный	1
14	986952	Клапан защитный (13)	1
14A	4074204	Крышка резиновый	1
15	J728382	Переходник	2
16	J70483	TEE PT3/8	2
17	499820	Адаптер	1
18	4092238	Регулятор	1
19	969198	Адаптер	8
20	4081222	Трубка	1
21	4512008	Трубка	1
22	3022100 замена: 3500765	Регулятор воздушный	1
22	3500765 замена: 3022100	Регулятор воздушный	1
22A	4037470	Измеритель	1
22A	4137103	Указатель	1
23	984225	Манжета	1
24	971303	Гайка втулка	1
25	487027	Втулка	1
26	M501008	Гайка	6
27	4514700	Зажим шланг	4
28	J75283	Пробка масляный PT3/8	2
29	M200622	Болт	2
30	M200620	Болт 6X20	4
31	M500605	Гайка	6
32	A590906	Пружинная шайба	6
33	M111025	Болт	4
34	A590910	Пружинная шайба	6
35	A590106	Плоская шайба	4
36	969205	Клапан (13)	1
37	992313	Разъём	1
38	4049403	Трубка	1
39	4049402	Трубка	1
40	4114260 замена: 4135433	Звуковой сигнал воздушный	1
40	4135433 замена: 4114260	Звуковой сигнал воздушный	1
41	M111020	Болт	2
42	4511976	Трубка	1
43	992312	Разъём	3
44	4101194	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
