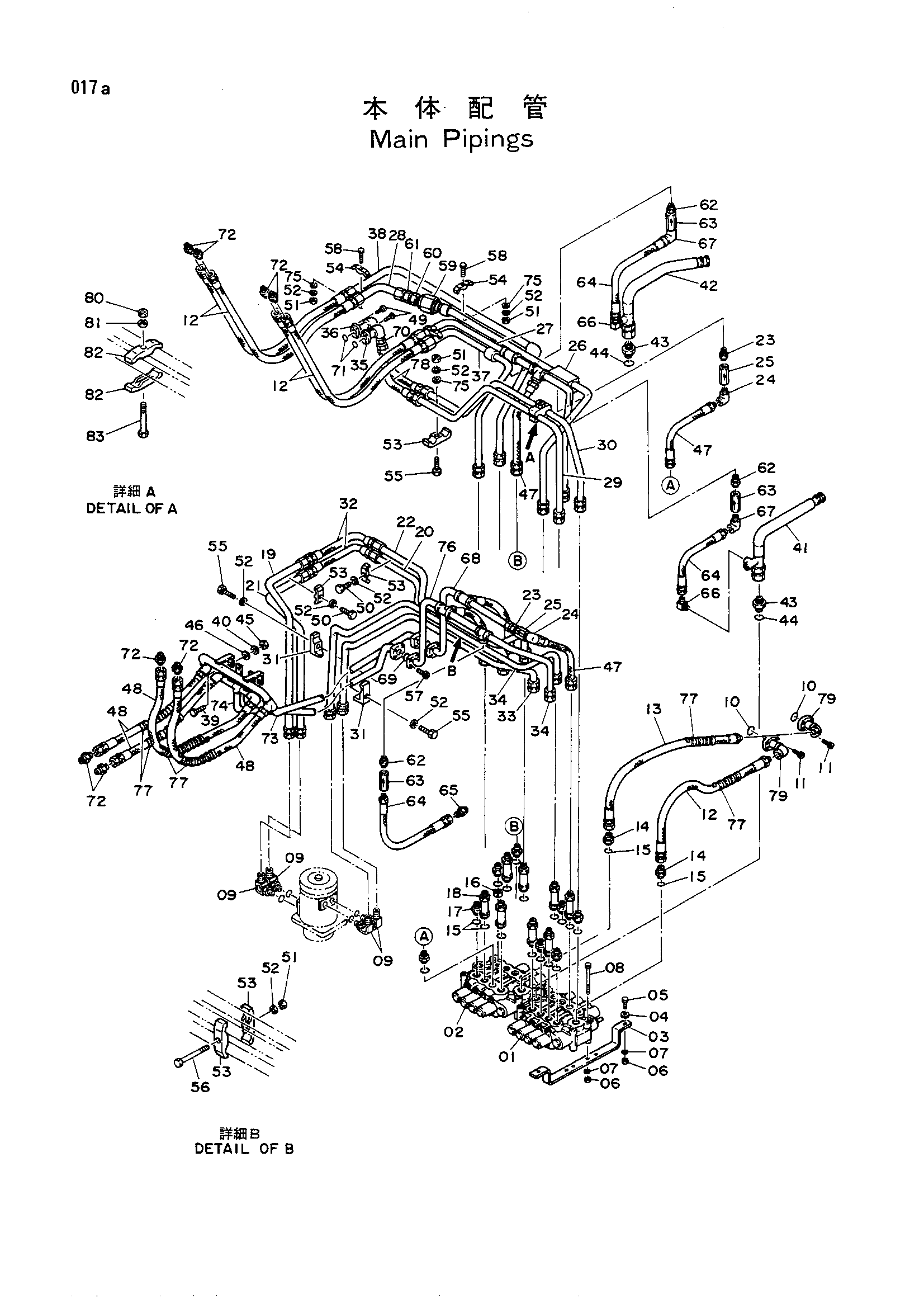

Основные гидролинии — HITACHI UH101

Заводская схема «Основные гидролинии» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4126046	Гидрораспределитель	1
02	4050141	Гидрораспределитель R	1
03	3502399	Опора	4
04	4056302	Шайба	8
05	M111240	Болт	8
06	M501210	Гайка	16
07	A590912	Пружинная шайба	16
08	M111203	Болт 12X140	8
09	4065118	Угловой штуцер	4
10	A810040	Уплотнительное кольцо G40	2
11	M341240	Болт с внутренним шестигранником	8
12	4054388	Шланг	5
13	4054385	Шланг	1
14	4042021	Адаптер	2
15	4510188	Уплотнительное кольцо	18
16	4038233	Клапан	1
17	4056298	Адаптер	8
18	3008356	Адаптер	8
19	8022702	Трубка	1
20	8022703	Трубка	1
21	8022704	Трубка	1
22	8022705	Трубка	1
23	94-1904	Адаптер	2
24	4119364	Угловой штуцер	2
25	4084665	Обратный клапан	2
26	8020863	Трубка	1
27	8020864	Трубка	1
28	8007238	Трубка	1
29	7004425	Трубка	1
30	7004424	Трубка	1
31	4053598	Хомут трубка (2)	2
32	4055313	Шланг (5)	2
33	8022706	Трубка	1
34	8022707	Трубка	1
35	9715157	Трубка	1
36	9715158	Трубка	1
37	7003880	Трубка	1
38	7003879	Трубка	1
39	M111032	Болт	4
40	A590910	Пружинная шайба	4
41	8007218	Обратная трубка	1
42	8007219	Обратная трубка	1
43	4042042	Адаптер	2
44	4501003	Уплотнительное кольцо	2
45	M501008	Гайка	4
46	A590110	Шайба	4
47	4054391	Шланг (4)	4
48	4055660	Шланг	4
49	M341036	Болт с внутренним шестигранником	8
50	M111250	Болт	2
51	M501210	Гайка	5
52	A590912	Пружинная шайба	9
53	4053596	Хомут трубка (2)	5
54	4053599	Хомут трубки	3
55	M111263	Болт	3
56	M111201	Болт H 12X112	1
57	M351040	Болт с внутренним шестигранником	8
58	M111280	Болт H	3
59	4039714	Клапан тхроттле	1
60	94-1605	Переходник	1
61	94-1305	Адаптер	1
62	94-1903	Адаптер	3
63	4047123 замена: 9034570	Обратный клапан	3
63	9034570 замена: 4047123	Обратный клапан	3
64	4055243	Шланг	3
65	94-1303	Адаптер S 1/2(130)	1
66	94-1403	Угловой штуцер S 1/2(100)	2
67	94-0632	Угловой штуцер S (100)	2
68	8021959	Трубка	1
69	A811035	Уплотнительное кольцо	2
70	94-1304	Адаптер	2
71	A811030	Уплотнительное кольцо	2
72	94-1305	Адаптер	8
73	8020908	Трубка	1
74	8020862	Трубка	1
75	A590112	Шайба	4
76	8008715	Трубка	1
77	4044420	Защита 500	4
78	4054336	Шланг	2
79	8011746	Трубка	2
80	M501210	Гайка	1
81	A590912	Пружинная шайба	1
82	4053596	Клам трубка (2)	2
83	M111263	Болт	1
