Ходовой гидромотор — HITACHI UH101

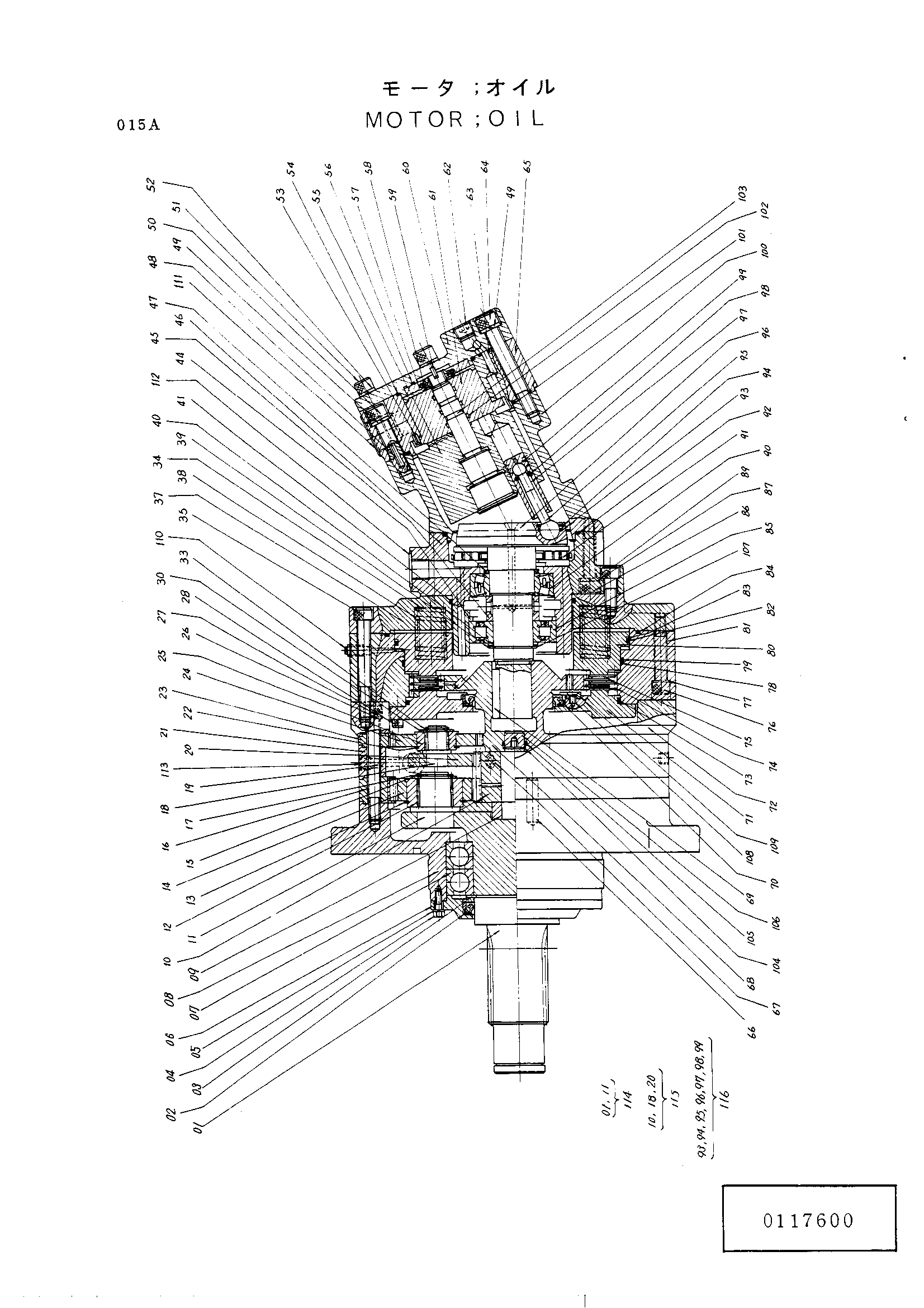

Заводская схема «Ходовой гидромотор» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4034741	Гидромотор	1
02	4511223	Масляное уплотнение	1
03	4511233	Стопорное кольцо	1
04	4511225	Болт	8
05	4511227	Пружинная шайба	8
06	4511216	Крышка подшипник.	1
07	4511220	Подшипник	2
08	4511200	Корпус	1
09	0117602	Проставка	1
12	4511222	Подшипник	4
13	4511232	Стопорное кольцо	4
14	4511212	Шестерня 2нд.пла.	4
15	4511213	Шайба 2ND.	4
16	4511215	Шестерня 2ND. кольцо	1
17	4511231	Стопорное кольцо	4
19	0117606	Болт проушина	2
21	0117608	Кольцо дистанке	1
22	4511230	Стопорное кольцо	3
23	4511205	Шестерня 1ST. кольцо	1
24	4511202	Шестерня 1ST. PLA.	3
25	4511221	BEG.	3
26	0117609	Пружинная шайба	8
27	0117610	Болт с внутренним шестигранником	8
28	0117611	Болт с внутренним шестигранником	8
30	4511203	Шайба 1ST	3
33	4511229	Стопорное кольцо	3
34	0117614	Кольцо	8
35	0117615	Болт с внутренним шестигранником	16
37	0117617	Кронштейн MID.	1
38	0117618	Пружина	8
39	0117619	Стопорное кольцо	1
40	0117620	Кольцо дистанке	1
41	0117621	Уплотнительное кольцо	1
44	0117624	Кольцо дистанке	1
45	0117625	Деталь дистанке	1
46	0117626	Корпус подшипник.	1
47	0117627	Кольцо дистанке	1
48	4511238	Пружинный штифт	1
49	0117628	Пружинная шайба	4
50	0117629	Болт с внутренним шестигранником	1
51	0117630	Болт с внутренним шестигранником	2
52	0117631	Пружинная шайба	2
53	0117632	Пружинный штифт	2
54	4511243	Уплотнительное кольцо	1
55	4511258	Блок гидроцилиндра	1
56	0117633	Уплотнительное кольцо	3
57	4511264	Корончатая гайка	1
58	4511263	Пружина флусх	2
59	4511265	Шпонка	1
60	0117634	Крышка задний	1
61	0117635	Клапан	1
62	0117636	Пробка	1
63	4511268	Уплотнительное кольцо	1
64	4511241	Болт с внутренним шестигранником	3
65	0117637	Ретеинер клапан	1
66	4511218	Палец	2
67	4511235	Пробка	3
68	0117638	Шестерня вал	1
69	0117639	Шпонка	1
70	0117640	Масляное уплотнение	1
71	0117641	Ретеинер уплотнение	1
72	0117642	Кольцо MID.	1
73	0117643	Уплотнительное кольцо	1
74	0117644	Пластина тормоз	3
75	0117645	Пластина тормоз	2
76	0117646	Болт с внутренним шестигранником	2
77	0117647	Пружинная шайба	2
78	0117648	Опорное кольцо	1
79	0117649	Уплотнительное кольцо	1
80	0117650	Поршень бреаке	1
81	0117651	Коронная шестерня	1
82	0117652	Уплотнительное кольцо	1
83	0117653	Опорное кольцо	1
84	0117654	Уплотнительное кольцо	1
85	0117655	Подшипник	1
86	0117656	Болт с внутренним шестигранником	6
87	0117657	Пружинная шайба	6
89	0117659	Болт с внутренним шестигранником	4
90	0117660	Подшипник	1
91	4511254	Подшипник	1
92	4511257	Уплотнительное кольцо	1
100	0117668	Корпус насос	1
101	4511240	Уплотнительное кольцо	1
102	4511267	Уплотнительное кольцо	3
103	4511260	Шпиндель	1
104	0117669	Стопорное кольцо	1
105	0117670	Уплотнительное кольцо	1
106	0117671	Уплотнительное кольцо	1
107	0117672	Регулировочная шайба	3
108	0117673	Винт	4
109	0117674	Ограничитель	1
110	0117675	Пробка	1
111	0117676	Пробка винйл	2
112	0117677	Пробка винйл	1
113	4511234	Пробка	1
114	4136225	Вал в сборе	1
115	4136226	Спиндле в сборе	1
116	4136227	Вал в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
