Гидроцилиндр рукояти — HITACHI UH101

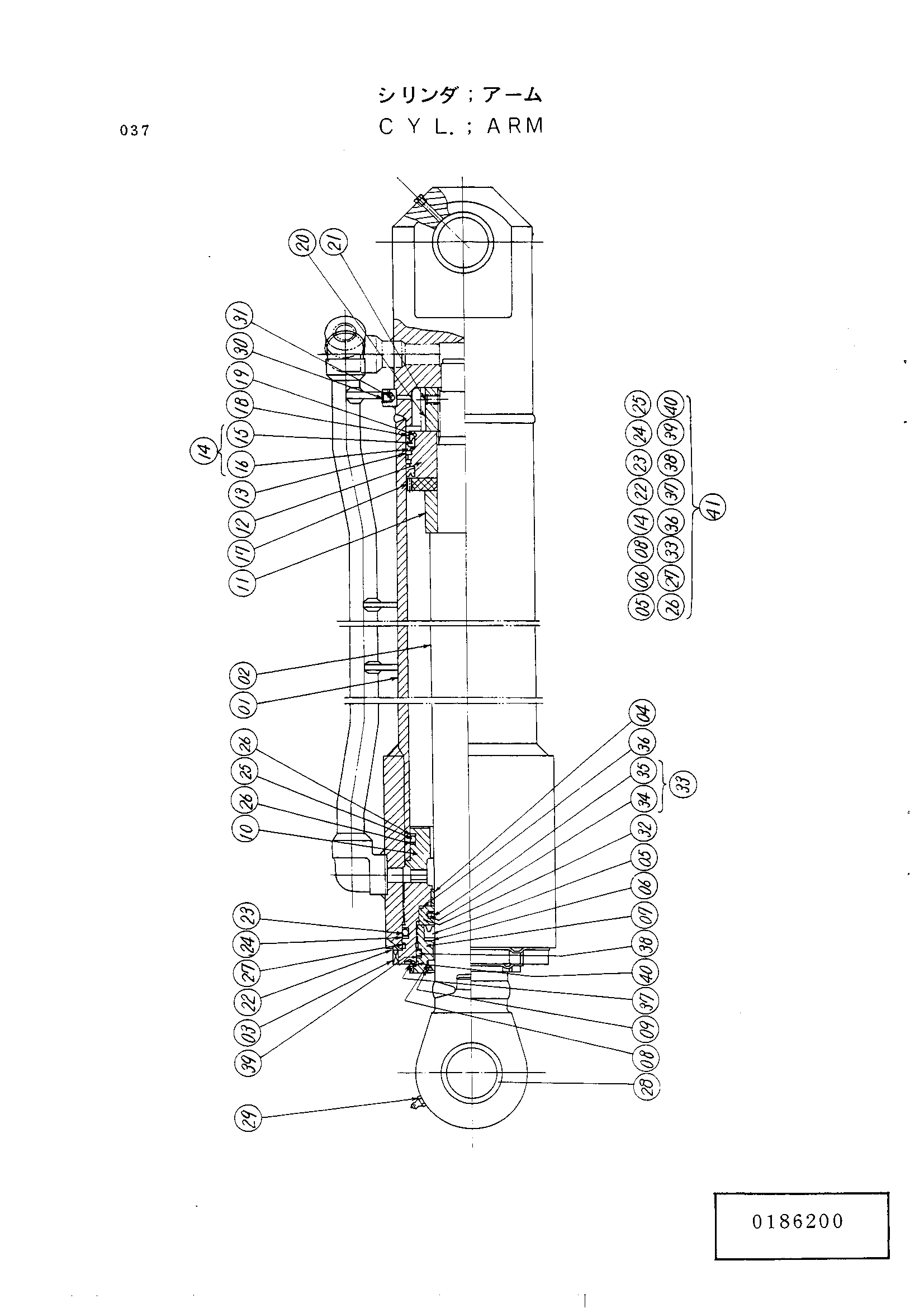

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2014197 | Гидроцилиндр рукояти | 1 | |
| 01 | 0186201 | Труба гидроцилиндра | 1 |
| 02 | 0186202 | Шток поршня | 1 |
| 03 | 0186203 | Головка гидроцилиндра | 1 |
| 04 | 4034636 | Втулка | 1 |
| 05 | 0146407 | У-ринг | 1 |
| 06 | 4033747 | Опорное кольцо | 1 |
| 07 | 0151306 | Держатель | 1 |
| 08 | 0146409 | Грязесъёмное кольцо | 1 |
| 09 | 0146425 | Стопорное кольцо | 1 |
| 10 | 0186204 | Проставка | 1 |
| 11 | 0186205 | Кольцо амортизатор | 1 |
| 12 | 0146411 | Поршень | 1 |
| 13 | 997344 | Поршневое кольцо | 2 |
| 14 | 0146412 | У-ринг в сборе | 2 |
| 15 | 966212 | У-ринг | 1 |
| 16 | 966256 | Хеал | 1 |
| 17 | 0146413 | Держатель | 1 |
| 18 | 997347 | Держатель | 1 |
| 19 | 4510807 | Ограничитель | 1 |
| 20 | 0146414 | Гайка | 1 |
| 21 | 4094899 | Установочный винт | 1 |
| 22 | 4035664 | Стопорная шайба | 1 |
| 23 | 4039659 | Уплотнительное кольцо | 1 |
| 24 | 4007510 | Опорное кольцо | 1 |
| 25 | 4034653 | Уплотнительное кольцо | 1 |
| 26 | 0146416 | Опорное кольцо | 2 |
| 27 | 0186206 | Уплотнительное кольцо | 1 |
| 28 | 0186207 | Втулка | 2 |
| 29 | 4009445 | Штуцер | 1 |
| 30 | 4036976 | Установочный винт | 2 |
| 31 | 4036975 | Шарик | 2 |
| 32 | 0151901 | Держатель | 1 |
| 33 | 0151902 | Кольцо в сборе | 1 |
| 34 | 0186208 | Уплотнение | 1 |
| 35 | 0186209 | Уплотнительное кольцо | 1 |
| 36 | 0127218 | Уплотнительное кольцо | 1 |
| 37 | 4005266 | Стопорная шайба | 1 |
| 38 | 4049494 | Уплотнительное кольцо | 1 |
| 39 | 4035029 | Опорное кольцо | 1 |
| 40 | 4049492 | Уплотнительное кольцо | 1 |
| 41 | 4129997 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
