Каталог запчастей HITACHI
Электрооборудование — HITACHI UH101

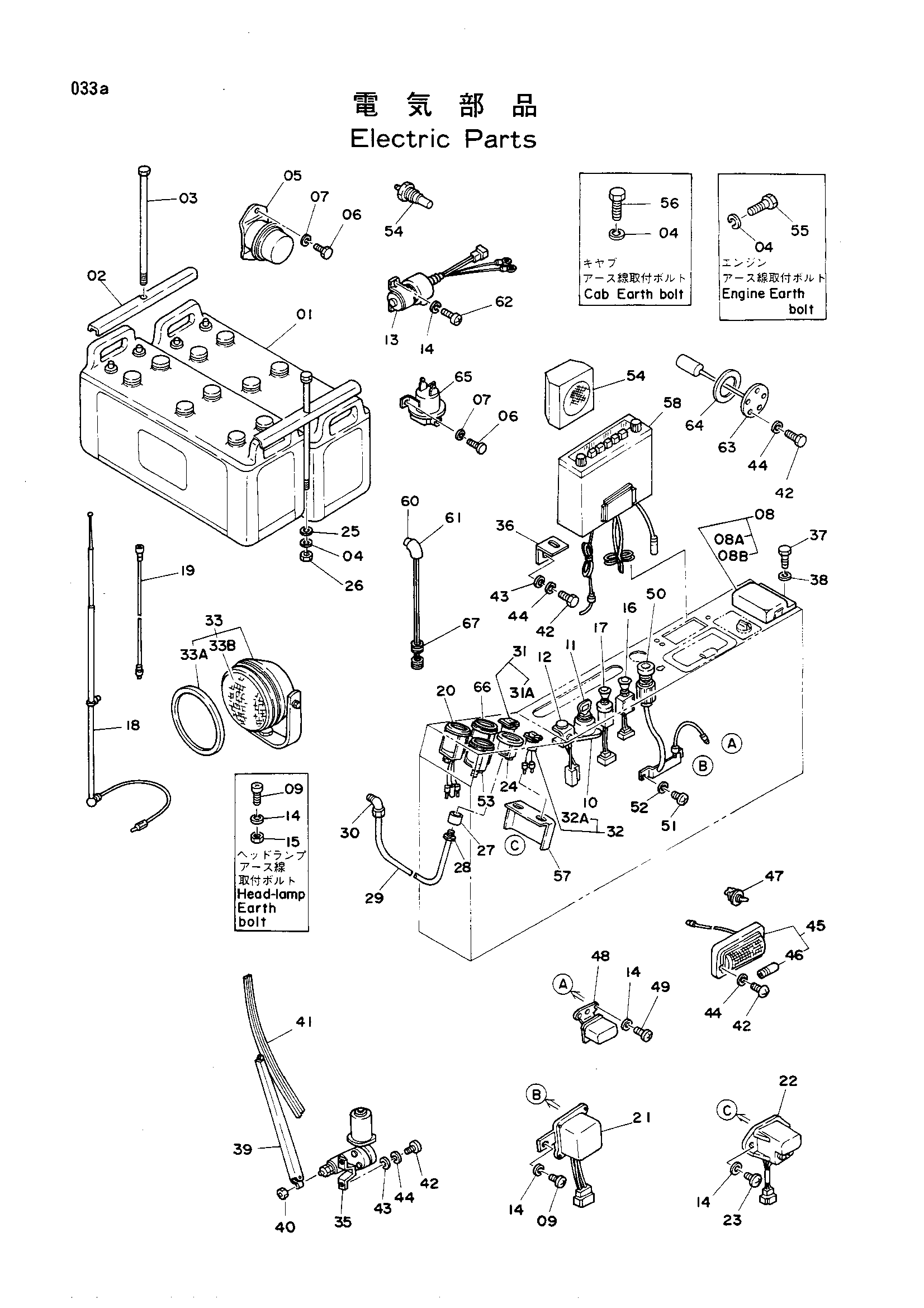

Заводская схема «Электрооборудование» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4065520 замена: 4138829 | Аккумулятор | 2 |
| 01 | 4138829 замена: 4065520 | Аккумулятор | 2 |
| 02 | 445214 | Опора (UH04) | 2 |
| 03 | 499831 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 4034634 | Реле аккумулятор | 1 |
| 06 | M200814 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | 4123095 | Короб предохранитель | 1 |
| 08A | 4127780 | Предохранитель 30A | 1 |
| 08B | 4127781 | Предохранитель 15A | 7 |
| 09 | M430613 | Винт | 4 |
| 10 | 4055979 | Замок зажигания | 1 |
| 11 | 4056331 | Шпонка | 1 |
| 12 | 4086954 | Сигнал отопитель | 1 |
| 13 | 4102953 | Реле (воздушный отопитель) | 1 |
| 14 | A590906 | Пружинная шайба | 10 |
| 15 | M500605 | Гайка | 2 |
| 16 | 4009556 | Выключатель (стеклоочиститель) | 1 |
| 17 | 4110106 | Выключатель (фонарь) | 1 |
| 18 | 4032061 замена: 4123177 | Шток | 1 |
| 18 | 4123177 замена: 4032061 | Антенна | 1 |
| 19 | 4102096 | Питатель (радио) | 1 |
| 20 | 2011705 | Измеритель хоур | 1 |
| 21 | 4093546 замена: 4155460 | Регулятор волт. | 1 |
| 21 | 4155460 замена: 4093546 | Регулятор волт. | 1 |
| 22 | 4093547 | Реле защитный | 1 |
| 23 | M430616 | Винт | 2 |
| 24 | 4122796 | Измеритель воздушный | 1 |
| 25 | A590110 | Шайба | 2 |
| 26 | M501008 | Гайка | 2 |
| 27 | J70082 | Разъём PT1/4 | 1 |
| 28 | 992313 | Разъём | 1 |
| 29 | 4511027 | Трубка (4) | 1 |
| 30 | 992312 | Разъём | 1 |
| 31 | 4109241 | Фонарь пилотный (кхарге) | 1 |
| 31A | 4101492 | Лампа | 1 |
| 32 | 4109242 | Фонарь пилотный (двигатель масляный давление) | 1 |
| 32A | 4101492 | Клапан | 1 |
| 33 | 214771 | Фонарь | 2 |
| 33A | 4053982 | Лента | 1 |
| 33B | 214770 | Клапан | 1 |
| 35 | 4050475 | Гидромотор стеклоочиститель | 1 |
| 36 | 4123758 | Кронштейн | 1 |
| 37 | J850616 | Винт | 2 |
| 38 | J250006 | Плоская шайба | 2 |
| 39 | 4101832 | Рычаг стеклоочистителя | 1 |
| 40 | 4050479 | Гайка | 1 |
| 41 | 4101833 | Щётка стеклоочистителя | 1 |
| 42 | M430510 | Винт | 11 |
| 43 | A590105 | Шайба | 4 |
| 44 | A590905 | Пружинная шайба | 11 |
| 45 | 973204 | Плафон кабины | 1 |
| 46 | 4001854 | Лампа | 1 |
| 47 | 921037 | Выключатель тумблер | 1 |
| 48 | 4505392 | Реле (звуковой сигнал) | 1 |
| 49 | M430610 | Винт | 2 |
| 50 | 4115360 | Лигхтер | 1 |
| 51 | M430308 | Винт | 2 |
| 52 | A590903 | Пружинная шайба | 2 |
| 53 | 2010107 | Измеритель термостатический | 1 |
| 54 | 4030594 | Блок | 1 |
| 55 | M111025 | Болт | 1 |
| 56 | M111014 | Болт | 1 |
| 57 | 3022097 | Кронштейн | 1 |
| 58 | 4043976 | Радио | 1 |
| 59 | 4121152 | Динамик | 1 |
| 60 | 487086 | Выключатель пусхбут.(T) | 1 |
| 61 | 4511880 | Колпачок | 1 |
| 62 | M200613 | Болт | 2 |
| 63 | 4056317 | Поплавок | 1 |
| 64 | 4504289 | Манжета | 1 |
| 65 | 4135434 | Клапан | 1 |
| 65 | 4508894 | Клапан (5) | 1 |
| 66 | 2011703 | Измеритель топливный | 1 |
| 67 | 445100 | Резиновая втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
