Гидробак — HITACHI UH101

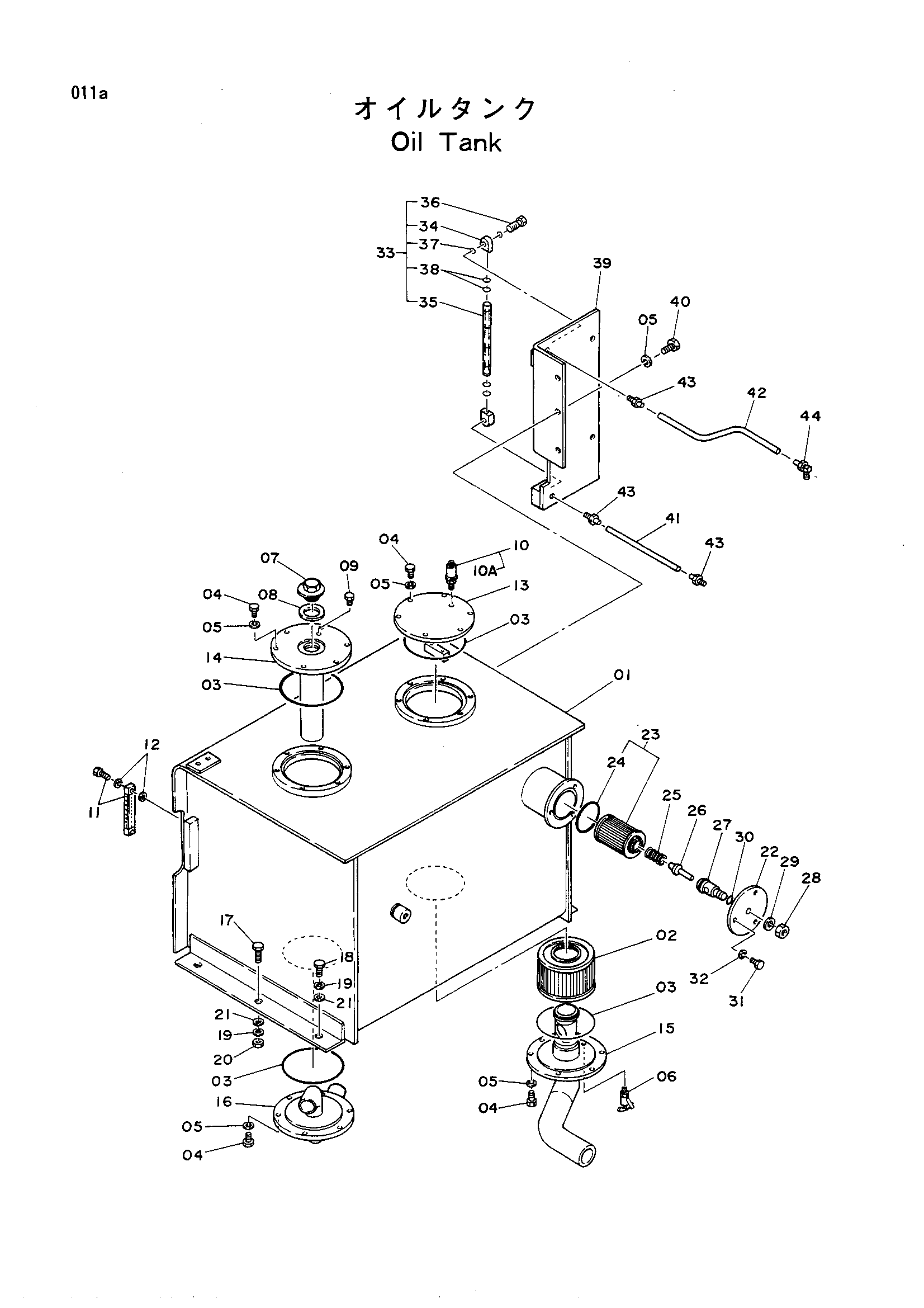

Заводская схема «Гидробак» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6004627	Гидробак	1
01	6005626	Гидробак	1
02	3501403	Всасывающий фильтр	1
03	A810160	Уплотнительное кольцо	4
03	A810165	Уплотнительное кольцо G165	4
04	M111020	Болт	24
04	M111025	Болт	24
05	A590910	Пружинная шайба	27
06	4094354	Кран	1
06	94-2011	Пробка	1
07	4513411	Пробка	1
08	449916	Манжета	1
09	447483	Пробка	1
10	987042	Клапан защитный	1
10A	4163653	Крышка	1
11	8016441	Указатель уровня	1
12	449558	Уплотнительная шайба	4
13	4056216	Крышка	1
13	8024769	Крышка	2
14	8007203	Крышка	1
15	8020851	Обратная трубка	1
15	8025246	Обратная трубка	1
16	7010191	Всасывающая трубка	1
16	7012198	Всасывающая трубка	1
17	M111640	Болт	5
18	M111628	Болт	1
19	A590916	Пружинная шайба	6
20	M501613	Гайка	5
21	A590116	Шайба	6
22	4048421	Крышка	1
23	3008679 замена: 4159320	Фильтрующий элемент	1
23	4159320 замена: 4159320	Фильтрующий элемент	1
24	A810085	Уплотнительное кольцо	1
25	443466	Пружина сжатия	1
26	438814	Клапан	1
27	4003844	Сиденье клапан	1
28	M501815	Гайка	1
29	A590918	Пружинная шайба	1
30	954493	Уплотнительное кольцо	1
31	M111232	Болт	3
32	A590912	Пружинная шайба	3
33	4118576	Указатель	1
34	4081814	Блок	2
35	4118577	Указатель	1
36	4081816	Болт	2
37	984618	Уплотнительное кольцо	4
38	954493	Уплотнительное кольцо	4
39	7010198	Кронштейн	1
40	M111016	Болт	3
41	4511976	Трубка	1
42	4511975	Трубка	1
43	969198	Адаптер	3
44	4501785	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
