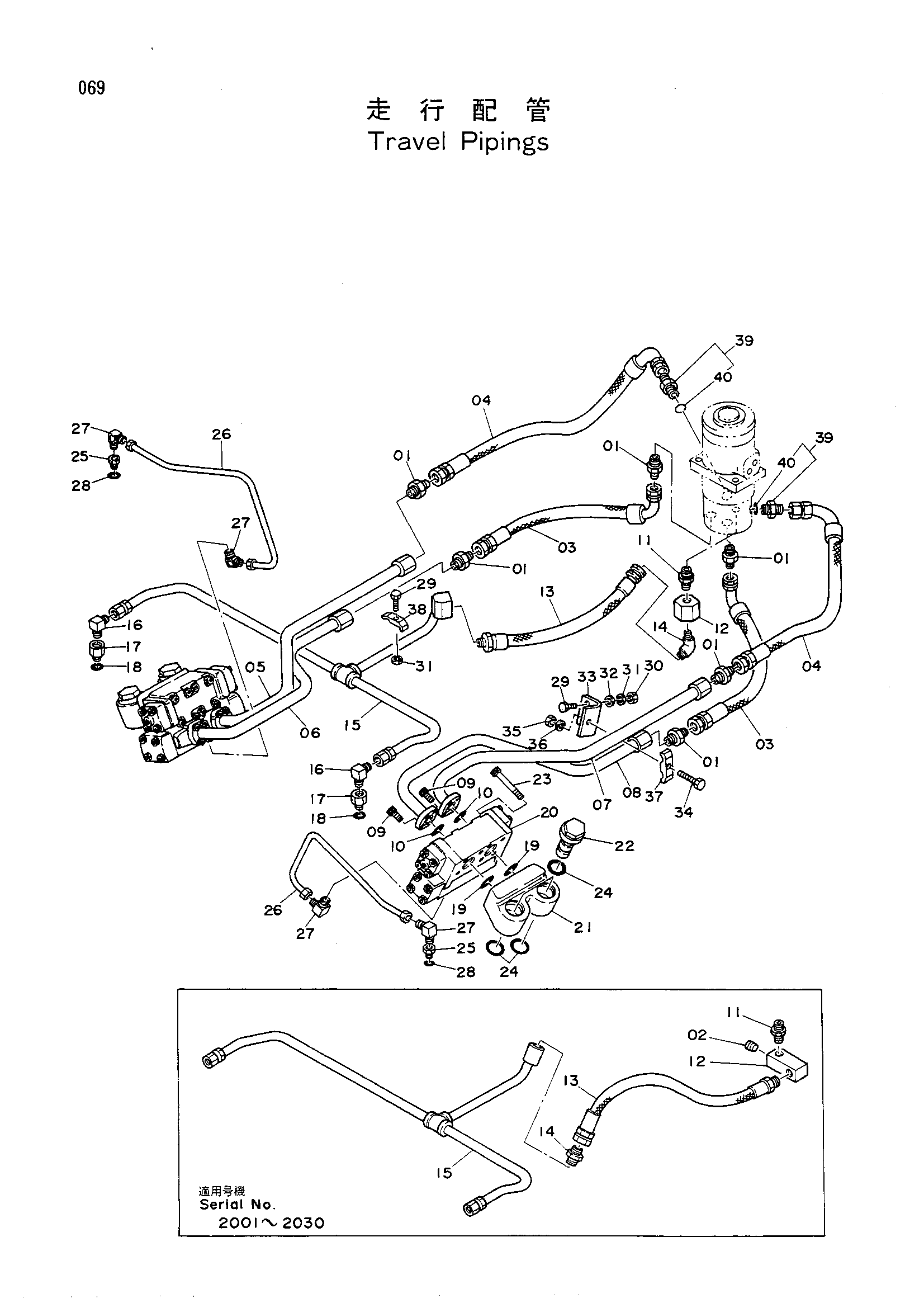

Ходовой трубопроводы — HITACHI UH101

Заводская схема «Ходовой трубопроводы» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	94-1304	Адаптер	6
02	94-2013	Пробка	1
03	4118688	Шланг	2
04	4118689	Шланг	2
05	8007245	Трубка	1
06	8007243	Трубка	1
07	8007244	Трубка	1
08	8007242	Трубка	1
09	M341036	Болт с внутренним шестигранником	16
10	A811030	Уплотнительное кольцо	4
11	94-1703	Адаптер S (150)	1
12	4118570	Блок	1
12	94-0691	Переходник S	1
13	4052863	Шланг: резиновый	1
14	94-1305	Адаптер	1
14	94-1505	Угловой штуцер	1
15	8007241	Трубка дренажный	1
15	8024056	Трубка дренажный	1
16	94-1403	Угловой штуцер S (100)	2
17	4036159	Адаптер	2
18	970486	Уплотнительное кольцо	2
19	A810035	Уплотнительное кольцо G35	4
20	4040536	Тормозной клапан	2
21	2005665	Блок	2
22	4509556	Разъём S	4
23	M341290	Болт с внутренним шестигранником	16
24	A811040	Уплотнительное кольцо	8
25	4052030	Адаптер	2
26	3009034	Трубка	2
26	4148062	Трубка	2
26-27	9050646	Трубка в сборе	1
27	4016788	Угловой штуцер	4
27	4140647	Штуцер трубки	4
28	4506416	Уплотнительное кольцо	2
29	M111040	Болт	5
30	M501008	Гайка	4
31	A590910	Пружинная шайба	5
32	A590110	Шайба	4
33	4056301	Кронштейн	2
34	M111263	Болт	2
35	M501210	Гайка	2
36	A590912	Пружинная шайба	2
37	4053596	Хомут трубка (2)	2
38	4053594	Хомут трубка (2)	1
39	4042033	Адаптер	2
40	4506424	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
